Điểm tương đồng và khác biệt và ứng dụng các khối thử nghiệm của máy dò lỗ hổng v1 (IIW) và V2 (IIW2)

Yêu cầu cơ bản của các khối thử nghiệm tiêu chuẩn:

Vật liệu của khối thử nghiệm tiêu chuẩn phải được thống nhất, với ít tạp chất nội bộ và không có lỗi ảnh hưởng đến việc sử dụng. Nó rất dễ xử lý, không dễ bị biến dạng và thêu, và có đặc tính âm thanh tốt. Sự song song, vuông góc, độ nhám và độ chính xác chiều của khối thử nghiệm phải được kiểm tra nghiêm ngặt và đáp ứng các yêu cầu nhất định.

Khối thử nghiệm tiêu chuẩn phải được làm bằng thép hoặc lò ép điện bị giết bằng thép nhẹ, như thép carbon số 20.

Lỗ đáy phẳng trên khối thử nghiệm nên được kiểm tra cho đường kính, độ nhám bề mặt và độ phẳng ở dưới cùng của lỗ. Các phương pháp kiểm tra sau đây thường được sử dụng: đầu tiên làm sạch lỗ với dung môi không ăn mòn và khô, sau đó sử dụng ống tiêm để tiêm cao su silicon vào lỗ, rút ​​ống tiêm, chèn pin, lấy ra mô hình cao su bằng Ghim sau khi cao su được củng cố và kiểm tra máy chiếu quang Độ nhám và độ phẳng của đáy lỗ.

Khối thử nghiệm tiêu chuẩn thường được sử dụng:

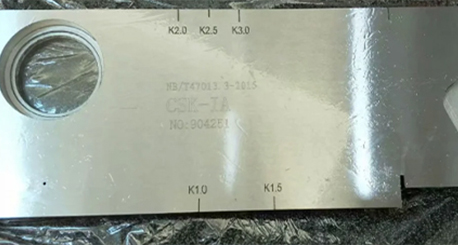

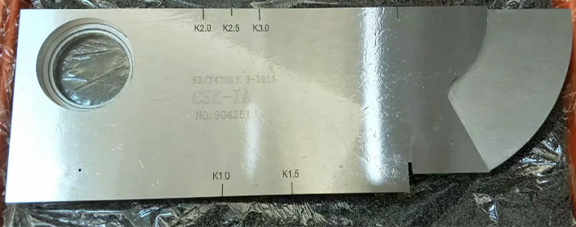

Khối thử nghiệm IIW (khối thử nghiệm V 1): IIW là tên viết tắt tiếng Anh của Hiệp hội hàn quốc tế. Khối thử nghiệm sửa đổi lần đầu tiên được đề xuất bởi người đại diện của Hà Lan, vì vậy nó được gọi là khối thử nghiệm Hà Lan. Hình dạng của khối thử nghiệm sửa đổi tương tự như một con tàu, vì vậy nó còn được gọi là một khối thử nghiệm tàu. Vật liệu của khối thử nghiệm IIW tương đương với thép số 20 của đất nước tôi, bình thường hóa và kích thước hạt là 7-8.

Mục đích chính của khối thử nghiệm IIW (Khối thử nghiệm V1):

1. Điều chỉnh phạm vi phát hiện sóng dọc và tốc độ quét (tỷ lệ cơ sở thời gian): Sử dụng kích thước 25 mm và 100mm trên khối thử nghiệm.

2. Kiểm tra tuyến tính ngang, tuyến tính thẳng đứng và dải động của nhạc cụ: Sử dụng kích thước 25 mm và 100mm trên khối thử nghiệm.

3. Xác định độ phân giải trường xa của đầu dò thẳng và kết hợp dụng cụ: Sử dụng kích thước 85, 91 và 100 trên khối thử nghiệm.

4. Đo khả năng thâm nhập tối đa sau sự kết hợp của đầu dò thẳng và nhạc cụ: Sử dụng nhiều sóng phản xạ từ dưới cùng của khối plexiglass φ50mm.

5. Xác định vùng mù của đầu dò thẳng và kết hợp dụng cụ: Sử dụng bề mặt hồ quang φ50mm Plexiglass ở bên cạnh khối thử nghiệm với khoảng cách 5mm và 10 mm.

6. Xác định điểm sự cố của đầu dò xiên: Sử dụng bề mặt ARC R100.

7. Xác định góc khúc xạ của đầu dò xiên: Góc khúc xạ được đo bằng lỗ φ50mm trong phạm vi 35 ° ~ 76 °, và góc khúc xạ được đo bằng lỗ φ1,5mm trong phạm vi 74 ° ~ 80 °.

8. Xác định lề độ nhạy của sự kết hợp của đầu dò nghiêng và dụng cụ: Sử dụng khối thử nghiệm R100 hoặc φ1,5mm.

9. Điều chỉnh phạm vi phát hiện và tốc độ quét của sóng ngang: Vì đường dẫn âm thanh của sóng dọc 91mm tương đương với đường dẫn âm thanh ngang 50mm, 91mm trên khối thử nghiệm có thể được sử dụng để điều chỉnh phạm vi phát hiện và tốc độ quét của sóng ngang.

10. Xác định độ lệch của trục chùm âm thanh của đầu dò nghiêng: Sử dụng cạnh góc bên phải của khối thử nghiệm để đo.

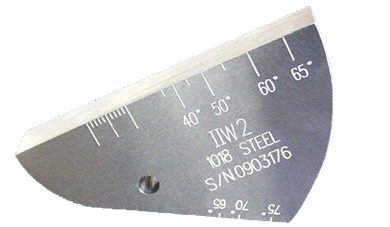

Khối thử nghiệm IIW2 (khối thử nghiệm V 2): Khối thử nghiệm IIW2 cũng là khối thử nghiệm tiêu chuẩn của Hiệp hội hàn quốc tế được đề xuất bởi đại diện của Hà Lan. Bởi vì hình dạng tương tự như một cái sừng, nó còn được gọi là một khối thử nghiệm sừng. So với khối thử nghiệm IIW, khối thử nghiệm IIW2 có trọng lượng nhẹ, kích thước nhỏ, hình dạng đơn giản, dễ xử lý và dễ mang theo, nhưng chức năng không tốt như khối thử nghiệm IIW.

Mục đích chính của khối thử nghiệm IIW2:

1. Xác định điểm sự cố của đầu dò xiên: Sử dụng bề mặt phản xạ ARC R25 và R50 để đo.

2. Xác định góc khúc xạ của đầu dò xiên: Sử dụng hằng số φ5mm thông qua lỗ để đo.

3. Đo phạm vi ngang, dọc và động của nhạc cụ: Sử dụng độ dày 12,5 để đo.

4. Điều chỉnh phạm vi phát hiện và tốc độ quét: Đầu dò thẳng sóng dọc sử dụng sóng phản xạ đa bề mặt 12,5 để điều chỉnh, đầu dò xiên sóng ngang sử dụng R25 và R50 để điều chỉnh.

5. Độ nhạy kết hợp của dụng cụ đo và đầu dò: Sử dụng bề mặt ARC φ5mm và R50 để đo.
