Hộp kiểm tra độ cứng phủ kim loại

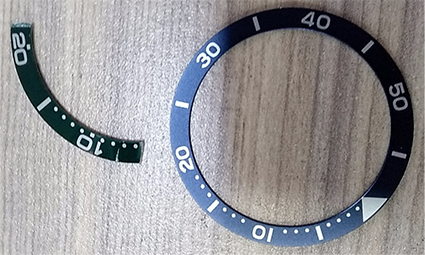

1) Mẫu: Vật liệu vòng, đế bằng nhôm, bề mặt là lớp phủ nhuộm điện

2) Yêu cầu: Kiểm tra giá trị độ cứng của lớp phủ bề mặt

3) Thiết bị kiểm tra và môi trường

Do độ dày mỏng của lớp phủ, một máy kiểm tra độ cứng vickers vickers thường được sử dụng để thử nghiệm. Thử nghiệm này sử dụng máy kiểm tra độ cứng siêu nhỏ hiển thị kỹ thuật số DV-1AT-8P từ Ebipro. Trước khi thử nghiệm, máy đã thử nghiệm độ cứng tiêu chuẩn 636HV1 và giá trị trung bình của năm thử nghiệm là 633HV1, đã chứng minh rằng độ chính xác của máy nằm trong phạm vi lỗi cho phép của tiêu chuẩn quốc gia và có thể được thử nghiệm bình thường. Nhiệt độ thử nghiệm trong phòng thí nghiệm: 25oC, độ ẩm 40%

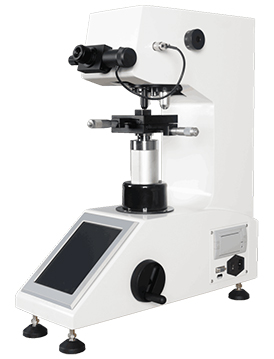

Máy đo độ cứng vi mô DV-1AT-8P

4) Chuẩn bị trước khi thử nghiệm

Toàn bộ bề mặt của vật liệu không đủ phẳng. Nếu nó được đặt trực tiếp trên bàn làm việc, rất khó để đạt được một khớp nối không có khoảng trống. Nếu có khoảng cách giữa vật liệu và bàn làm việc, kết quả kiểm tra sẽ không chính xác và giá trị tham chiếu của bài kiểm tra sẽ bị mất. Loại vật liệu này có thể được sử dụng để chuẩn bị mẫu đơn giản: Làm phẳng bằng flattener, sau đó cố định bằng kẹp trang tính, sau đó đặt nó trên bàn làm việc để thử nghiệm.

5) Dữ liệu kiểm tra

Vật liệu phủ của mẫu nhỏ quá mỏng và quá mềm, và vết lõm bị mờ sau khi thử nghiệm và kiểm tra độ cứng không thể được thực hiện.

Sau khi lấy mẫu vòng, một hình ảnh thụt đầu dòng rõ ràng hơn, và thử nghiệm độ cứng Vickers có thể được thực hiện

loại máy	Tần số thử nghiệm	Lực lượng thử nghiệm	Thời gian chờ	D1.	D2.	Giá trị độ cứng hv.
Dv-1at-8p	1	100gf.	5 giây	28.1	30.59	215
	2	100gf.	5 giây	26.11	30.09	235
	3	100gf.	5 giây	28.6	31.08	208
	4	200gf.	5 giây	52.65	55.13	128
	5	200gf.	5 giây	51.9	54.14	132
	6	200gf.	5 giây	55.38	53.14	126
	7	300gf.	5 giây	79.13	78.13	90
	8	300gf.	5 giây	73.37	78.63	96
	9	300gf.	5 giây	75.37	75.12	98

6) Phân tích dữ liệu:

Sau khi thử nghiệm, lực thử từ thụt 100-300gf là rõ ràng và độ cứng có thể được đo; Khi lực kiểm tra nhỏ hơn 100gf hoặc lớn hơn 300gf, thì việc thụt không rõ ràng và không thể đo được.

7) TÓM TẮT

Máy đo độ cứng vi mô DV-1AT-8P có thang đo thử nghiệm HV và HK. Cấu hình tiêu chuẩn được trang bị máy in kim cương HV. Máy có thang chuyển đổi độ cứng. Kết quả kiểm tra có thể được chuyển đổi trực tiếp sang Rockwell, Brinell và các giá trị độ cứng khác. Xét nghiệm độ cứng của vật liệu phủ kim loại có thể chọn máy kiểm tra độ cứng vi mô của công ty chúng tôi để kiểm tra.
