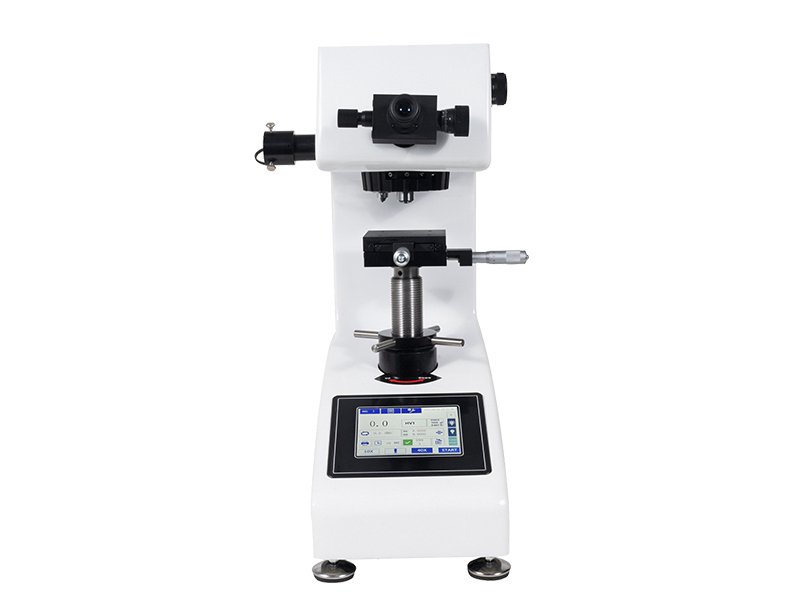

Làm thế nào để bạn kiểm tra độ cứng bằng máy kiểm tra độ cứng vi công thủ công_

Các bước hoạt động:

1 bật nguồn

2 Chọn Lực kiểm tra chính xác bằng cách thay đổi bánh xe bằng tay từ 0,01 đến 1kgf

3 Đặt thang điểm chuyển đổi (HRA / HRB / HRC, v.v.) khi bạn cần

4 đặt giới hạn (phán đoán chất lượng) Nếu bạn cần chức năng này

5 Đặt mẫu lên bàn XY

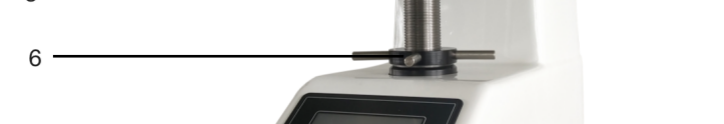

6 Bánh xe tập trung xoay vòng (6) Để thực hiện công việc lấy nét (thông thường dưới ống kính mục tiêu 40 lần), hãy tăng lên bàn XY cho đến khi từ thị kính có thể thấy cấu trúc bề mặt mẫu rất rõ ràng (lưu ý: hãy cẩn thận, không để mẫu chạm vào ống kính khách quan để tránh làm hỏng ống kính)

7 Từ thị kính có thể kiểm tra rõ ràng hình ảnh về cấu trúc bề mặt mẫu, điều đó có nghĩa là công việc lấy nét là kết thúc. Sau đó nhấn Khởi động Tháp pháo máy khóa sẽ tự động di chuyển đến vị trí bên trong, tự động tải - Dwell - dỡ hàng, sau đó tháp pháo tự động quay trở lại vị trí ống kính mục tiêu 40x. Từ thị kính sẽ có thể tìm thấy một vết lõm.

Ghi chú: Nếu đơn đặt hàng mô hình tháp pháo hướng dẫn sử dụng EVICK-1000MT, sau khi lấy nét ống kính dưới 40 lần, sau đó đã chuyển thủ công tháp pháo sang vị trí bên trong, sau đó nhấn phím ‘Bắt đầu.

8 Bật nguồn năng lượng, bên trong thị kính có thể tìm thấy hai dòng, Hệ thống sẽ yêu cầu thị kính bằng không khi thực hiện công việc đo lường của thử nghiệm điểm đầu tiên.

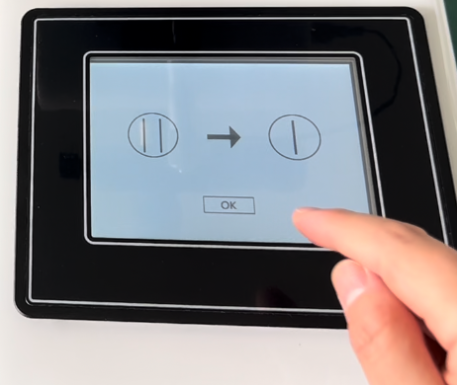

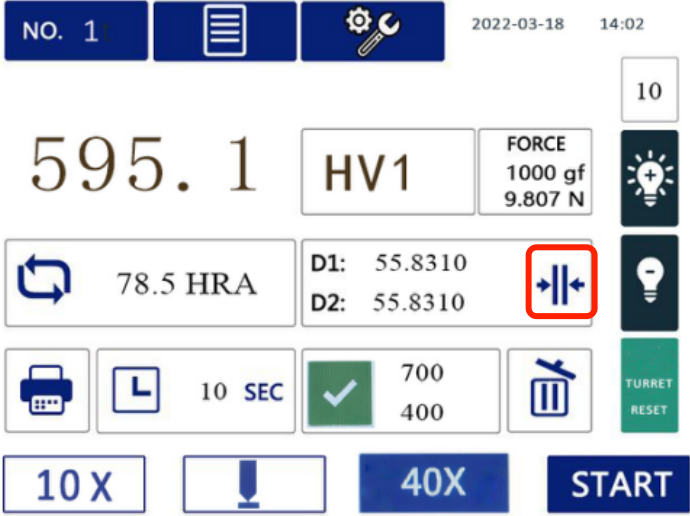

PS: Sau khi bật nguồn, chỉ có thử nghiệm điểm đầu tiên phải thực hiện công việc thị kính bằng không. Những người khác kiểm tra có thể thực hiện đo lường trực tiếp. Chạm Bên dưới biểu tượng Vòng tròn Red Red sau đó sẽ vào giao diện mắt bằng không. Di chuyển hai dòng bên trong thị kính gần nhau, sau đó trên màn hình nhấn ‘OK, công việc của thị kính không được hoàn thành. Sau đó có thể làm thử nghiệm và đo lường công việc trực tiếp. .

9 Đo dữ liệu D1

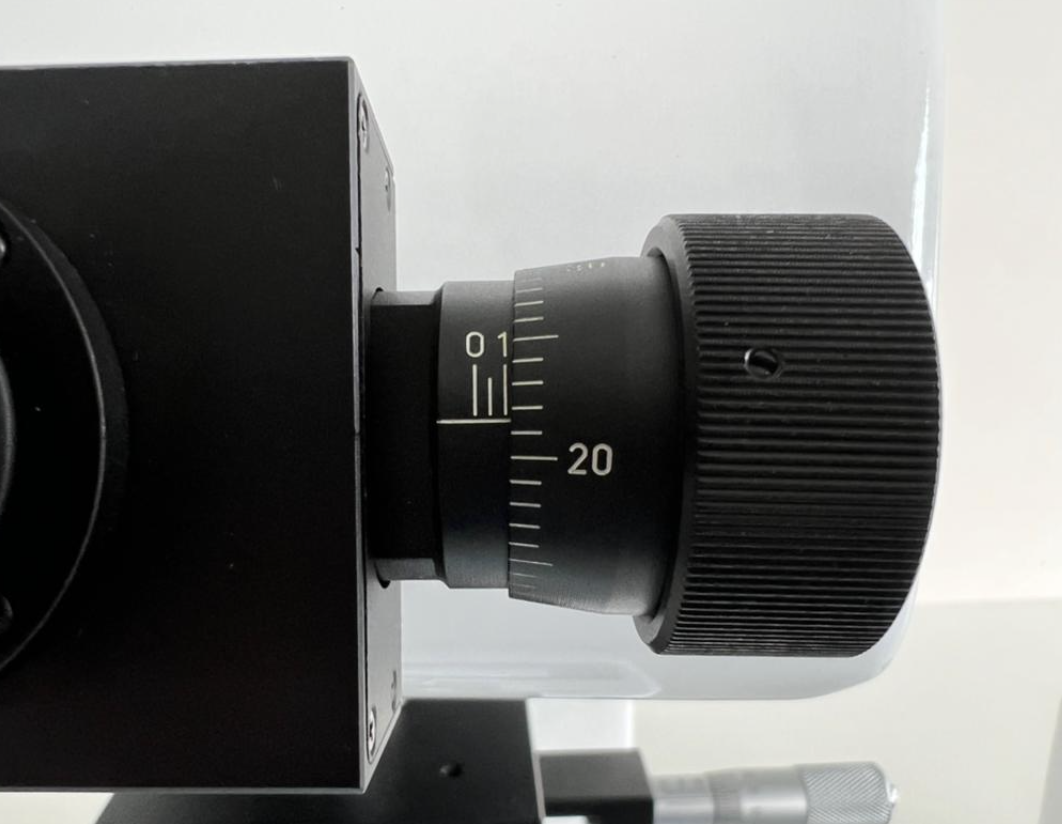

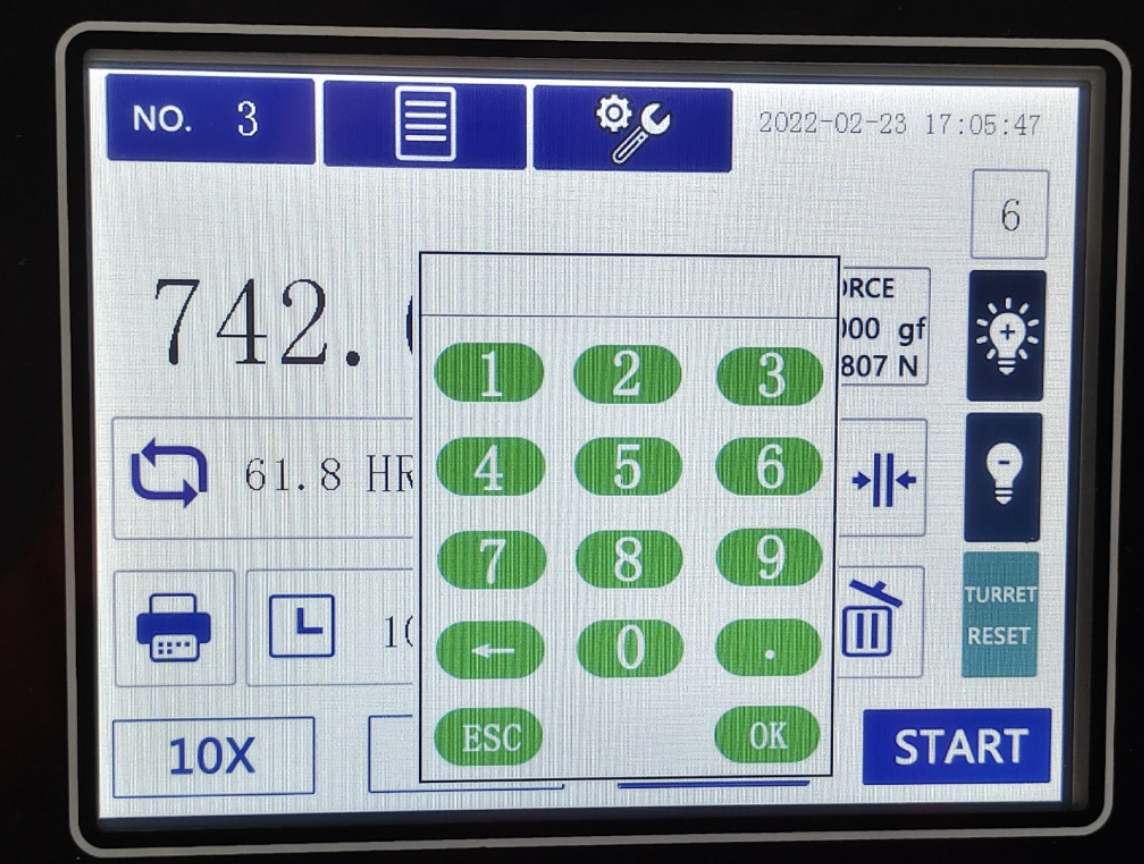

Giữ thị kính theo chiều ngang, di chuyển thị kính bên trong hai dòng chạm vào với hai góc thụt, sau đó đọc dữ liệu từ trống thị kính, sau đó nhập dữ liệu vào màn hình, sẽ trực tiếp có độ dài D1;

10 Đo dữ liệu D2

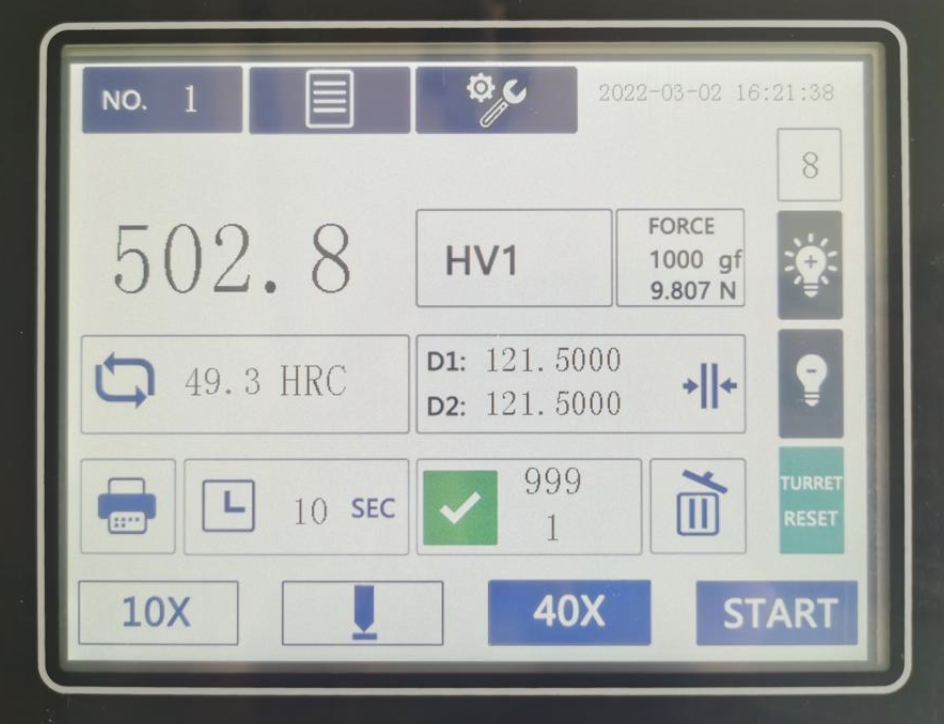

Giữ thị kính theo chiều dọc, di chuyển thị kính bên trong hai dòng chạm vào với hai góc thụt, sau đó đọc dữ liệu từ trống thị kính, sau đó đầu vào dữ liệu sang màn hình, sẽ nhận được chiều dài D2 trực tiếp và cùng thời gian màn hình sẽ hiển thị giá trị độ cứng HV và giá trị độ cứng chuyển đổi (bên dưới Ảnh 502.8hv1 là giá trị độ cứng của Vickers, 49.3hrc là giá trị độ cứng Rockwell chuyển đổi)
