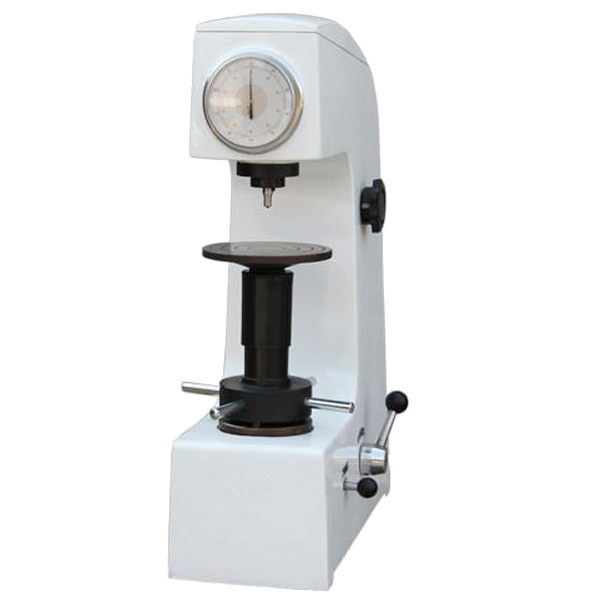

Làm thế nào để bạn kiểm tra độ cứng bằng thủ công Rockwell Hardness Tester_

Khi đo, vui lòng chọn người ở và chính lực kiểm tra theo bảng sau.

Tỉ lệ	Người ở	Tổng lực kiểm tra N (kgf)	Biểu tượng đo phạm vi
B	Φ1.5888mm bóng thép	980.7 (100)	HRB 20-100
C	Kim cương 120 °	1471 (150)	HRC 20-70
A	Kim cương 120 °	588.4 (60)	HRA 20-88

Quy mô A: Nó được sử dụng để đo các kim loại, độ cứng của HRC 70 (như hợp kim cacbua vonfram, v.v.) và cũng để đo vật liệu cứng và vật liệu làm nguội bề mặt.

Tỷ lệ C: Nó được sử dụng để đo độ cứng của các bộ phận thép được xử lý nhiệt.

Quy mô B: Nó được sử dụng để đo kim loại cứng hơn hoặc giữa và các bộ phận thép không được xử lý.

Các bước hoạt động:

1. Cài đặt đúng thụt đầu vào thử nghiệm bạn muốn làm.

2. Làm sạch bề mặt bàn làm việc và bề mặt mẫu. Đặt mẫu trên bàn làm việc hoặc đe.

3. Xoay tay tay để vươn lên bàn làm việc từ từ, chạm vào bên trong với bề mặt mẫu vẫn liên tục tăng lên câu chuyện làm việc cho đến khi Con trỏ nhỏ chỉ vào dấu màu đỏ và con trỏ lớn biến 3 vòng tròn).

4. Xoay vỏ ngoài của chỉ báo để có được đường chạm khắc dài giữa C và B căn chỉnh với con trỏ lớn (có thể xoay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ).

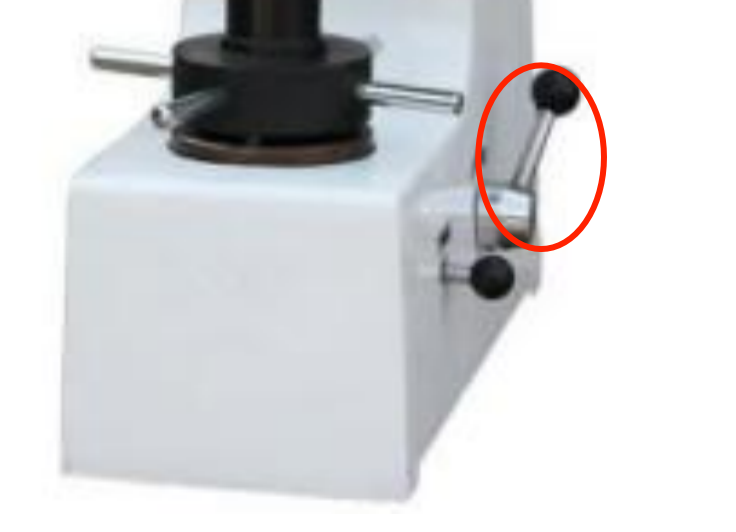

5. Tay cầm kéo để áp dụng lực kiểm tra chính, tại thời điểm này, con trỏ lớn của chỉ báo quay ngược chiều kim đồng hồ.

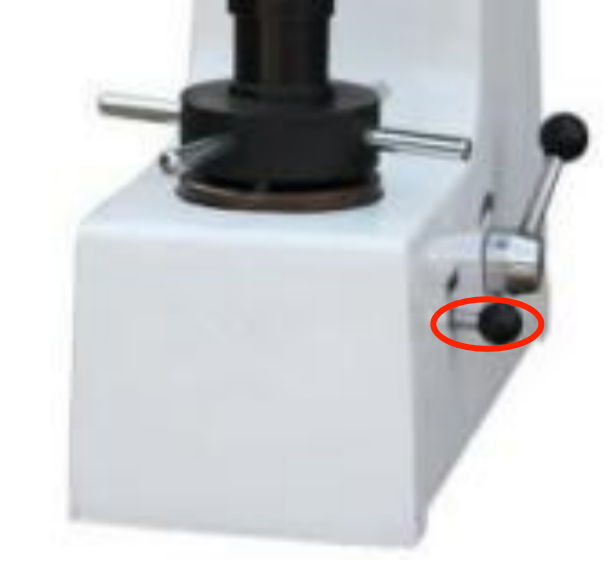

%1. Khi chỉ thịaCon trỏ Tor dừng rõ ràng, đẩy lùi tay cầm giải phóng để giải phóng lực kiểm tra chính. Vui lòng chăm sóc rằng việc áp dụng và giải phóng lực lượng thử nghiệm chính sẽ tiếp tục từ từ.

7. Bài đọc tương ứng trong chỉ số. Khi thử nghiệm với kim cương người ở, vui lòng đọc các hình màu đen bên ngoài vòng tròn bảng điều khiển trong khi thử nghiệm với bóng thép người ở Đọc các hình màu đỏ bên trong vòng tròn bảng điều khiển.

số 8. Xoay bánh nhiệm để xuống mẫu thử nghiệm và sau đó di chuyển nó Để bắt đầu một bài kiểm tra điểm mới.

PS: Áo khoác bảo vệ vít nhằm mục đích bảo vệ vít khỏi sự xâm nhập của bụi. Khi người kiểm tra không được sử dụng hoặc chiều cao của mẫu thử nghiệm nhỏ hơn 80mm, áo khoác nên được đặt bên ngoài vít. Nếu mẫu tốt nhất cao hơn 80mm, nó phải được tắt để tránh đe được hỗ trợ và thử nghiệm không hợp lệ.
