Làm thế nào để bạn kiểm tra độ cứng của người kiểm tra độ cứng viser kỹ thuật số

Ở đây lấy mô hình Evick-1at làm mẫu, nó với các tính năng dưới đây:

• Tháp pháo tự động với ống kính mục tiêu 10 lần, 40 lần và Vickers Diamond Indenter

• Thị kính điện tử 10 lần với bộ mã hóa, tự động tính chiều dài đường chéo

• Màn hình cảm ứng màu, trên màn hình có thể đặt thời gian dừng, phạm vi phán đoán chất lượng, chuyển đổi tỷ lệ, v.v.

• Tải tự động - Dwell - dỡ tải

• Với máy in và cổng RS232, thiết kế quang kép có thể hoạt động với hệ thống máy ảnh và phần mềm

Các bước hoạt động:

1 bật nguồn

2 Chọn thích hợp Lực kiểm tra bằng cách thay đổi bánh xe tay từ 0,01 thành 1kgf

3 Đặt thang điểm chuyển đổi (HRA / HRB / HRC, v.v.) khi bạn cần

4 đặt giới hạn (phán đoán chất lượng) Nếu bạn cần chức năng này

5 Đặt mẫu lên bàn XY

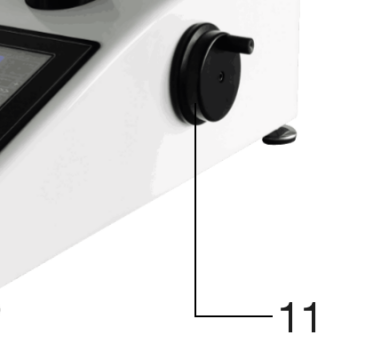

6 Bánh xe tập trung xoay vòng (1) Để thực hiện công việc lấy nét (thông thường dưới ống kính mục tiêu 40 lần), hãy tăng lên bàn XY cho đến khi từ thị kính có thể thấy cấu trúc bề mặt mẫu rất rõ ràng (lưu ý: hãy cẩn thận, không để mẫu chạm vào ống kính khách quan để tránh làm hỏng ống kính)

7 Từ thị kính có thể kiểm tra rõ ràng hình ảnh về cấu trúc bề mặt mẫu, điều đó có nghĩa là công việc lấy nét là kết thúc. Sau đó nhấn Khởi động Tháp pháo máy khóa sẽ tự động di chuyển đến vị trí bên trong, tự động tải - Dwell - dỡ hàng, sau đó tháp pháo tự động quay trở lại vị trí ống kính mục tiêu 40x. Từ thị kính sẽ có thể tìm thấy một vết lõm.

8 Bật nguồn năng lượng, bên trong thị kính có thể tìm thấy hai dòng, Hệ thống sẽ yêu cầu thị kính bằng không khi thực hiện công việc đo lường của thử nghiệm điểm đầu tiên.

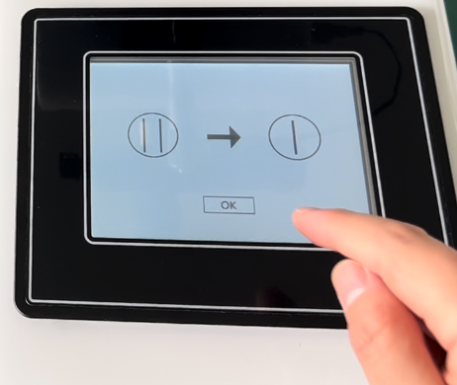

PS: Sau khi bật nguồn, chỉ có thử nghiệm điểm đầu tiên phải thực hiện công việc thị kính bằng không. Những người khác kiểm tra có thể thực hiện đo lường trực tiếp. Chạm Bên dưới biểu tượng Vòng tròn Red Red sau đó sẽ vào giao diện mắt bằng không. Di chuyển hai dòng bên trong thị kính gần nhau, sau đó trên màn hình nhấn ‘OK, công việc của thị kính không được hoàn thành. Sau đó có thể làm thử nghiệm và đo lường công việc trực tiếp. .

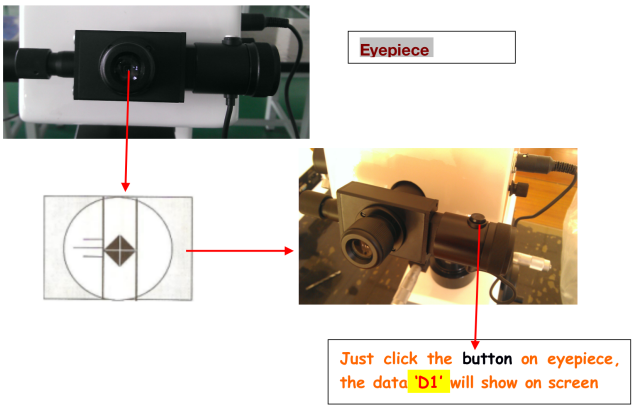

9 Đo dữ liệu D1

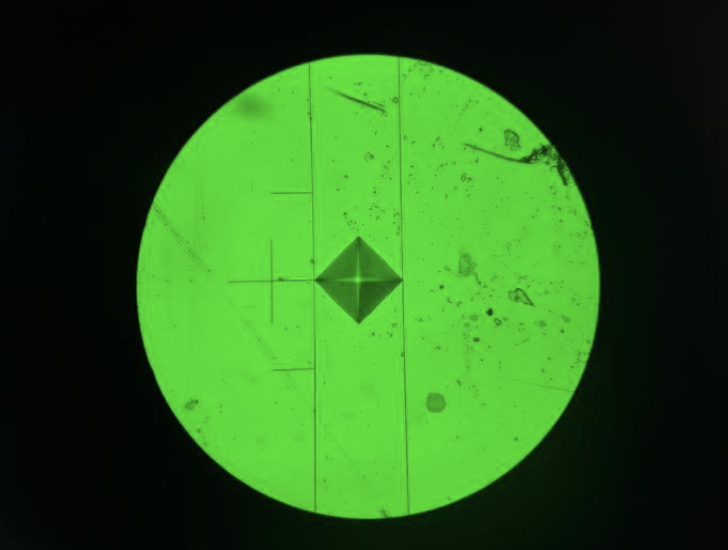

Giữ thị kính theo chiều ngang, di chuyển thị kính bên trong hai dòng chạm vào với hai góc, sau đó nhấp vào nút mã hóa, sẽ nhận được chiều dài D1 trực tiếp;

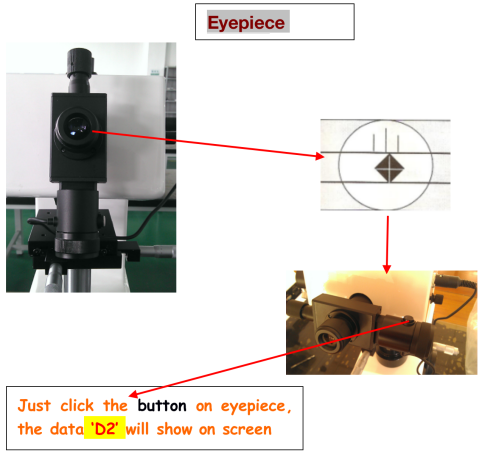

10 Đo dữ liệu D2

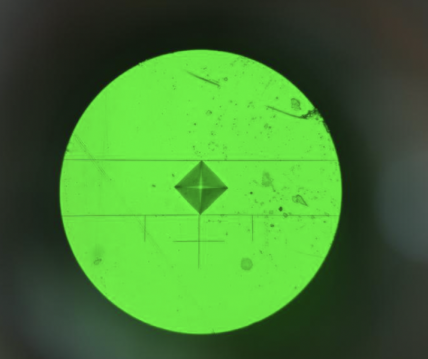

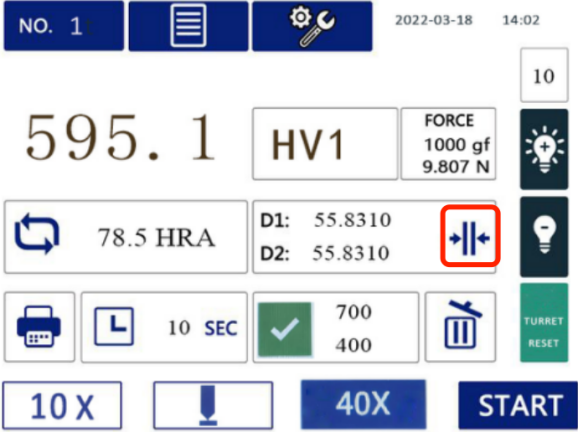

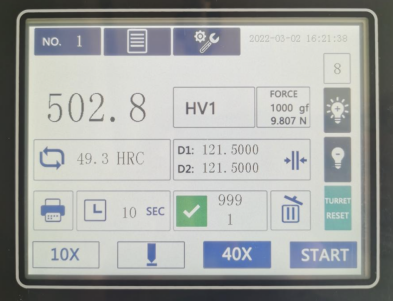

Giữ thị kính theo chiều dọc, di chuyển thị kính bên trong hai đường chạm vào với hai góc thụt, sau đó nhấn nút mã hóa thị kính, sau đó nhập dữ liệu vào màn hình, sẽ nhận được chiều dài D2 trực tiếp và cùng thời gian màn hình sẽ hiển thị giá trị độ cứng HV và giá trị độ cứng chuyển đổi (bên dưới ảnh 502,8hv1 là giá trị độ cứng của Vickers, 49.3hrc là giá trị độ cứng Rockwell chuyển đổi)

PS:

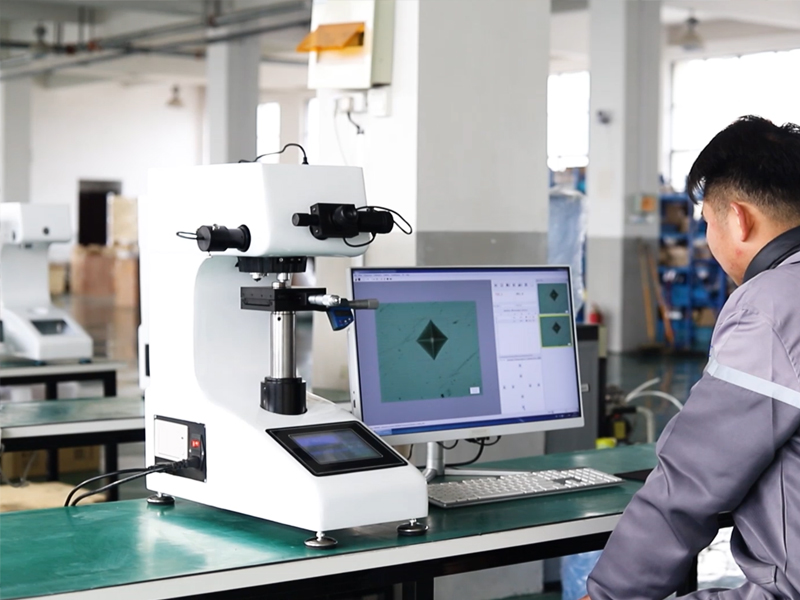

Nếu người kiểm tra độ cứng làm việc với hệ thống máy ảnh và phần mềm, các bước vận hành:

1) Các bước giống như 5.1 đến 5.7, trên cửa sổ phần mềm sẽ hiển thị hình ảnh thụt

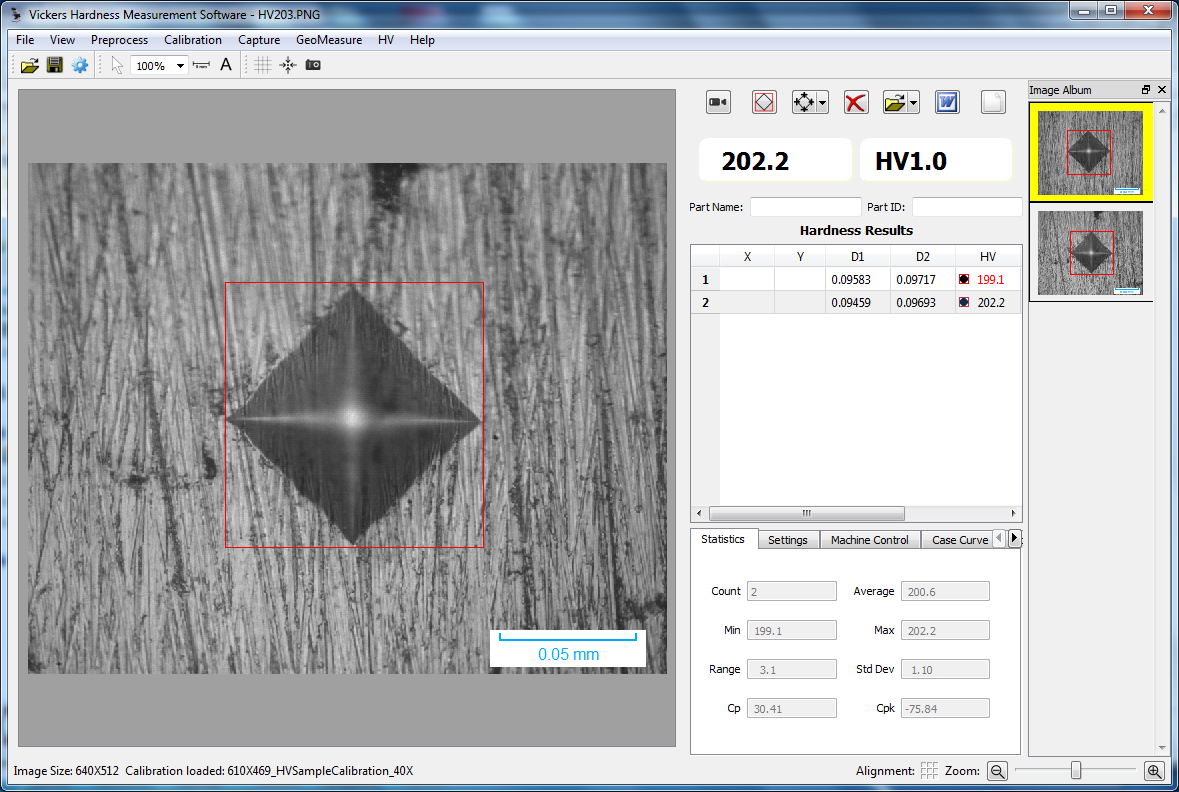

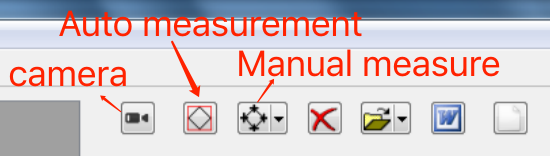

2) Trên phần mềm sẽ có thể thực hiện phép đo tự động hoặc công việc đo lường thủ công và nhận báo cáo kiểm tra trực tiếp ở định dạng Word / Excel. Báo cáo thử nghiệm bao gồm giá trị độ cứng, lực kiểm tra, chiều dài đường chéo D1 / D2, hình ảnh thụt lề, đường cong độ cứng, độ sâu độ cứng, v.v.
