EFD-500.
EBP INSTRUMENTS
Thượng Hải, Trung Quốc
300 bộ mỗi tháng
T / T trước
1 bộ
Giới thiệu:

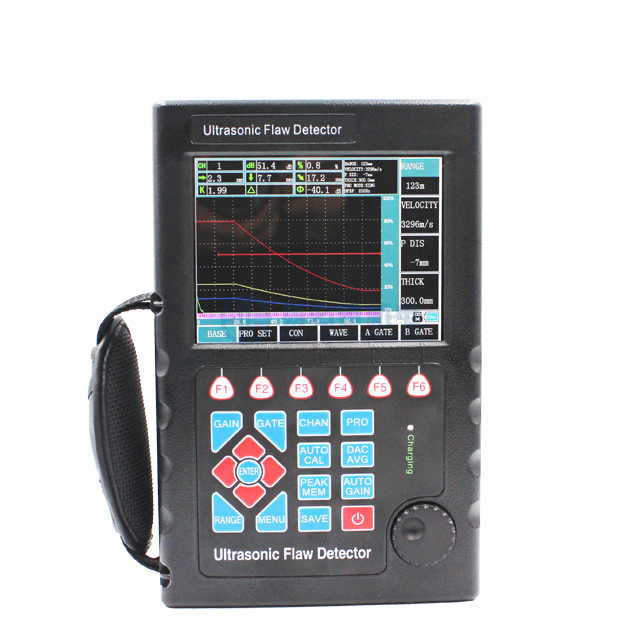

Máy dò lỗ hổng siêu âm kỹ thuật số độ chính xác cao tiên tiến có thể nhanh chóng, dễ dàng và không có thiệt hại, phát hiện chính xác, xác định vị trí, đánh giá và chẩn đoán các khuyết tật khác nhau bên trong tác phẩm làm việc như vết nứt, mối hàn, lỗ chân lông, lỗ cát, bao gồm, gấp, vv Nó đã được áp dụng cho năng lượng điện, Bình hóa dầu, nồi hơi và bình áp lực, kết cấu thép, quân sự, hàng không vũ trụ, vận tải đường sắt, ô tô, máy móc và các lĩnh vực khác. Nó là một công cụ thiết yếu cho ngành kiểm tra không phá hủy.
2.1 Chế độ hiển thị đo: sóng tích cực, sóng âm, sóng đầy đủ và sóng tần số vô tuyến;
2.2 Nó có chức năng triệt tiêu tuyến tính, sự ức chế tối đa là 80% chiều cao màn hình;
2.3 Nó có thể chuyển đổi giữa đầu dò tinh thể đơn, đầu dò pha lê đôi và hai chế độ kiểm tra;
2.4 Nó có một cài đặt cổng và chức năng báo động. Vị trí và chiều rộng của cổng có thể được đặt tùy ý trên màn hình và có thể đặt báo thức sóng đến;
2.5 Năm trăm (500) kênh phát hiện độc lập, mỗi kênh đặt một bộ thông số thử nghiệm riêng biệt, đường cong DAC;
2.6 hai chế độ hiển thị với góc và giá trị k;
2.7 Đường cong DAC được tạo tự động và có thể được ghi tối đa 10 điểm, với bốn đường cong bù được điều chỉnh bổ sung;
2.8 Đường cong AVG được tạo tự động và hai loại khiếm khuyết có thể được tùy chỉnh;
2.9 Chức năng hiệu chuẩn đầu dò tự động;
2.10 Với chức năng lưu trữ, nó có thể lưu trữ 100 mẫu quét, tham số và đường cong DAC;
2.11 có chức năng phát lại đồ họa lưu trữ, đồ họa A-Scan được lưu trữ từ vùng lưu trữ và hiển thị trên màn hình;
2.12 có chức năng xóa để xóa nội dung được chỉ định (được biểu thị bằng số nhóm lưu trữ) từ vùng lưu trữ;
2.13 Chức năng bộ nhớ đỉnh;
2.14 Các chức năng đóng băng và tan băng với các thông số dạng sóng và kiểm tra;
2.15 với phép đo đường dẫn âm thanh và chức năng phân tích tần số echo;
2.16 Chức năng chỉ định trạng thái nguồn thời gian thực;
2.17 Hỗ trợ giao diện USB Giao tiếp;
2.18 Li-Pin, tiêu thụ điện năng thấp, có thể liên tục làm việc hơn mười giờ
2.19 có thể thiết lập báo động chuông trong quá trình vận hành
2.20 Ánh sáng, tiện lợi, dễ vận hành
Thông số kỹ thuật:
Người mẫu | EFD-500. |
Phạm vi quét (mm) | Phạm vi quét (mm): 0 ~ 10000 Lớp: 2,5, 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 2000, 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000. Điều chỉnh khoảng cách bước: 1mm |
Pulse Shift (MS): -7 đến năm 19984. Lớp: -20, -10, 0,0, 10, 20, 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1500, 2000, 2500, 3000, 3400. Bước điều chỉnh: 1 (-7ms ~ 9984ms) | |
Đầu dò Zero Point (MS) | Đầu dò điểm 0: 0,0 ~ 99,99 Điều chỉnh bước: 0,01 |
Tốc độ âm thanh vật liệu (M / s) | Vật liệu tốc độ âm thanh: 1000 ~ 15000 7 Tốc độ âm thanh cố định: 2260, 2730, 3080, 3230, 4700, 5900, 6300 Điều chỉnh bước: 1 |
Các phương pháp làm việc | Đầu dò duy nhất (nhận và gửi) Đầu dò kép (một để nhận một để gửi) |
Phạm vi tần số (MHz) | 0,5 ~ 20. |
Đạt được điều chỉnh (DB) | 0 ~ 120; Điều chỉnh bước: 0,2, 1, 2, 4, 6, 8, 10, 20, 50 |
Ức chế tuyến tính | Chiều cao màn hình 0% đến 80%, Kích thước bước: 1% |
Lỗi tuyến tính dọc. | Lỗi tuyến tính dọc, không quá 3% |
Lỗi tuyến tính theo chiều ngang | Trong phạm vi quét, không quá 0,2% |
Rìa phát hiện lỗ hổng | ≥62db. |
Phạm vi động | ≥32db. |
Báo thức | Báo động sóng đến |
Màn hình hiển thị | Màu độ sáng cao 5.7 trong màn hình |
Khu vực hiển thị A-Quét | Toàn màn hình hoặc địa phương; A-Scan hiển thị Freeze và Thaw A-Scan Fills |
Kênh phát hiện lỗ hổng | 300 |
Lưu trữ dữ liệu. | 500 đồ họa quét A |
Phương thức giao tiếp | USB |
Đơn vị đo lường | Mm. |
Bộ chuyển đổi điện | Nhập 100V ~ 240V / 50Hz ~ 60Hz; Đầu ra 9V / 1.5A |
Pin | Pin lithium (li) 5000mAh |
Nhiệt độ làm việc (° C) | -10 ~ 50 ° C |
Độ ẩm làm việc (rh) | 20% ~ 90% |
Giao diện loại | BNC. |
Kích thước & N / W | 220 * 140 * 50mm; 1 kg |
Kích thước gói & g / w | 46 * 38 * 18mm; 5,5kg |
Bảng kê hàng hóa:
Tên | Qty. | |
1 | Đơn vị chính | 1 |
2 | Đầu dò thẳng 10 mm 2,5 MHz | 1 |
3 | Góc thăm dò 13x13 K2 2,5 MHz | 1 |
4 | Đầu dò kết nối cáp. | 2 |
5 | Bộ chuyển đổi nguồn | 1 |
6 | Thẻ bảo hành | 1 |
7 | Giấy chứng nhận sản phẩm | 1 |
8 | Cẩm nang hướng dẫn | 1 |
9 | Phần mềm | 1 |
10 | Trường hợp dụng cụ | 1 |
Probs mua tùy chọn:
Giá thăm dò chủ yếu phụ thuộc vào kích thước tinh thể. Và tần số có thể được chọn một mình trong phạm vi 0,2 MHz - 10 MHz. Chúng tôi có thể cung cấp các góc chung như 30 °, 45 °, 60 °, 70 °, 80 °
Đầu dò chùm tia góc | 6 × 6,8 × 9,10 × 10, 13 × 13,14 × 16,18 × 18, 20 × 20,20 × 22, 30 × 30 | Đầu dò chùm tia thẳng (Softfilm) | Φ6, φ8, φ10, φ12, φ14, φ16, φ20, φ24, φ25, φ30 |
Đầu dò chùm tia nguyên tố kép (Softfilm) | Φ8, φ10, φ12, φ14, φ20, φ25, φ30, | Đầu dò ngâm | Φ10, φ14, φ20, φ25 |
Đầu dò đầy nước | Φ20, φ25. | Đầu dò góc nhỏ | Φ14, φ20, φ25,18 × 18 18 |
Đầu dò chùm tia nguyên tố kép (Softfilm) | 8 × 9,10 × 12 | Đầu dò sóng bề mặt | 10x12. |
Đầu dò sóng leo | 8 × 12,6 × 6 | Đầu dò đường kính nhỏ | 5 × 5,5 × 7 |
Đầu dò sóng tấm | 20 × 30. | Đầu dò góc biến | 10 × 10,10 × 12 |
