Máy phát hiện tia X để kiểm tra chất lượng hàn

1. Giới thiệu:

Tấm thép và hệ thống phát hiện phần X-quang Part (EXD-200) là sản phẩm công nghệ cao, điều này thống nhất công nghệ điện tử X-quang. Hệ thống có điểm mạnh sau đây, tốc độ phát hiện nhanh, tốc độ nhanh, chi phí thấp, dữ liệu phát hiện dễ dàng để chăm sóc và yêu cầu. Nó phù hợp cho việc phát hiện từng loại tấm thép hoặc bộ phận đúc.

2. Phạm vi của ứng dụng và tham số chính của thiết bị

Phạm vi ứng dụng chính của tấm thép và phần đúc sản phẩm phát hiện hạn chế vốn có Như sau: Kiểm tra không phá hủy X-quang trên kim loại phi kim loại, kim loại, đúc, mỗi loại hợp kim, bình áp suất và như vậy. Kiểm tra chính Khiếm khuyết hàn (vết nứt, lỗ đít, xỉ bị bong trỉ, hợp nhất, không thâm nhập và như vậy). Sử dụng công nghệ chuyển đổi tần số nâng cao, tăng bằng cách tự động phát hiện và tất cả các loại chức năng bảo vệ: Ngoài ra, nó có các đặc điểm của độ tin cậy cao và tuổi thọ cao được sử dụng.

Loại bảng điều khiển TX-2 theo định vị của EXD-200, được thiết kế theo công nghệ trưởng thành của các sản phẩm tương tự trong và ngoài nước, nơi chọn bộ xử lý hiệu suất cao, mạch tích hợp và phần mô-đun. Phần tử khóa áp dụng các thành phần nhập khẩu , giúp tăng cường độ tin cậy của việc sử dụng lâu dài và nó tự động tập luyện máy và chức năng trì hoãn thời gian, khả năng chống nhiễu cao phù hợp với công việc máy phát điện hoang dã.

EXD-200.  Bộ điều khiển máy phát hiện

Trọng lượng: 11kg.

Đo lường: 280 * 280 * 170mm

Máy phát tia X được sản xuất trong nhà máy của chúng tôi đã thực hiện sửa đổi cho sản phẩm thông thường, khối lượng nhỏ hơn, trọng lượng nhẹ hơn, hợp lý hơn trong cấu trúc áp suất cao bên trong. Hiệu suất đáng tin cậy, đặc biệt đủ điều kiện cho công việc trường.

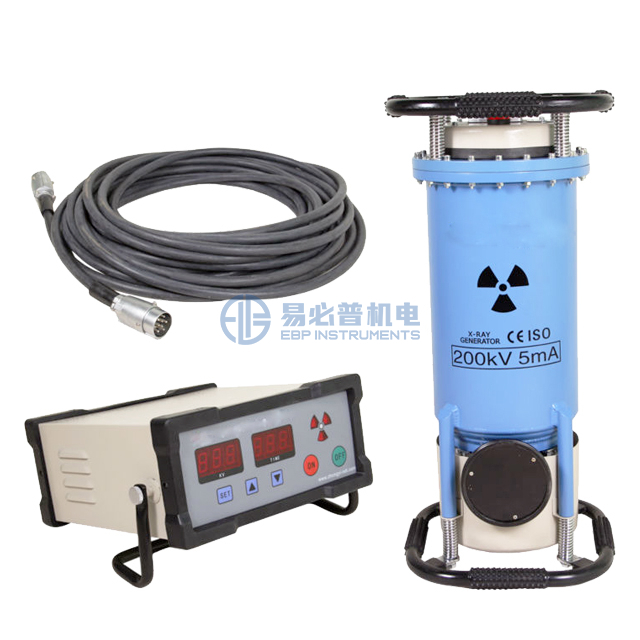

EXD-200. Máy phát điện phát hiện

Phương pháp làm mát: Làm mát không khí cưỡng bức

Phương pháp cách nhiệt: SF6 Gas cách nhiệt

Đo lường: 320 × 320 × 655mm

Trọng lượng: 30.2kg.

Môi trường làm việc:

Khí quyển: -30 ~ + 40oC

Độ ẩm tương đối: không trên 85%

Mực nước biển: không quá 1000 mét

Điện áp đầu vào: 220v ± 10%

Tần suất đến: 50Hz

Công suất đầu vào: không nhỏ hơn 3,6kva

Thông số chính:

Điện áp đầu ra (giá trị cao nhất KVP): 150 ~ 250KVP

Dòng diode đầu ra (trung bình): 5mA

Điểm tập trung của ống tia: 2.0 × 2.0

Góc bức xạ của ống tia: 40 + 5 °

Khoảng cách tiêu cự 600 mm, thời gian phơi sáng 5 phút;

Tianjinⅲfilm, màn hình tăng cường 0,03 mặt;

Điều kiện phát triển: 20oC 5 phút

Độ dày thâm nhập lớn nhất: 40mm

Đen: ≥1.5.

Độ nhạy: <2%

Làm việc 1: 1 5 phút làm việc, 5 phút nghỉ ngơi

3. Kết nối chi tiết cấu hình

Máy phát điện 3.1 tia X             1

3.2 Kiểm soát Đơn vị               1

3.3 Cáp điện.               10m.

3.4 Cáp kết nối         20m.
