So sánh kính hiển vi bằng kim loại sáng và tối màu sáng và ứng dụng của nó trong phân tích kim loại

So sánh kính hiển vi bằng kim loại sáng và tối màu sáng và ứng dụng của nó trong phân tích kim loại

1. Nguyên tắc hình ảnh trường sáng và trường tối

Nguyên tắc của hình ảnh trường tối là như nhau, nhưng hiệu ứng của hình ảnh ngược lại với trường sáng.

2. So sánh trường sáng và đặc điểm trường tối

Cánh đồng sáng -------- Chùm tia sáng chiếu sáng bề mặt của mẫu theo chiều dọc

Sân bóng tối -------- Ánh sáng hướng xiên bề mặt của mẫu

3. Đột quỵ quang học của trường bóng tối:

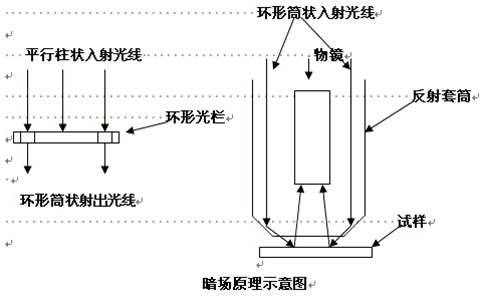

Ánh sáng trường tối khác biệt đáng kể so với ánh sáng trường sáng về mặt sắp xếp đường dẫn quang và hiệu ứng ánh sáng. Để minh họa hiệu ứng của ánh sáng trường tối, trước tiên chúng ta phải nghiên cứu sự sắp xếp quang học của trường tối (xem hình bên dưới). Ánh sáng song song từ nguồn sáng bị chặn bởi tấm bóng tròn, và phần trung tâm của ánh sáng bị chặn. Ánh sáng đi qua tấm bóng tròn đi vào đèn chiếu sáng dọc như một chùm hình trụ rỗng. Đèn chiếu sáng dọc cho chiếu sáng trường tối là một bộ phản xạ tròn, phản ánh chùm hình trụ lên trên và sử dụng nó trên bề mặt phản xạ hồ quang kim loại của bộ ngưng tụ phản xạ dọc theo vỏ ống kính khách quan. Sự phản chiếu của nó làm cho ánh sáng tập trung vào bề mặt đất. trên.

Ánh sáng phản chiếu bởi bộ ngưng tụ phản chiếu được chiếu trên bề mặt mài kim loại vì góc nghiêng cực lớn của nó. Nếu mẫu là một bề mặt gương được đánh bóng, ánh sáng phản chiếu bởi mẫu vẫn được phản xạ theo hướng ngược lại ở một góc nghiêng lớn, không thể vào ống kính khách quan. Vì vậy, chỉ có màu đen cao độ có thể được nhìn thấy trong ống thị kính. Chỉ có các hốc mẫu có thể có ánh sáng vào ống kính khách quan. Các mô trên mẫu sẽ được phản chiếu trong trường bóng tối với một hình ảnh trắng sáng. Vì tên của nó, nó được gọi là \"Dark Field \\" (trường tối) chiếu sáng. Trong hầu hết các trường hợp, phần sáng của hình ảnh trắng trên nền đen thu được bằng cách chiếu sáng trường tối phù hợp với phần màu đen của hình ảnh đen trên nền trắng thu được bằng cách chiếu sáng trường sáng.

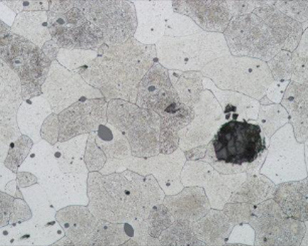

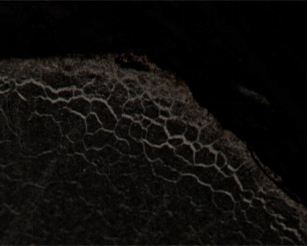

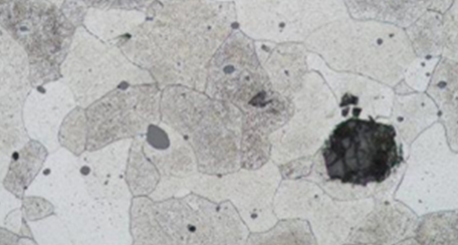

(Hình ảnh trường sáng kim loại) (hình ảnh trường tối kim loại)

Bốn, ánh sáng trường tối chủ yếu có ba ưu điểm sau đây

1. Do góc nghiêng cực lớn của chùm tia trong trường tối, khẩu độ số hiệu quả của ống kính khách quan tăng lên, do đó khả năng phân biệt đối xử của ống kính khách quan cũng tăng lên. Quan sát dưới sự chiếu sáng trường tối, thậm chí là những vết sẹo mặc rất tốt rất dễ xác định.

2. Không giống như ánh sáng trường sáng, sự cố ánh sáng trên mặt đất không đi qua ống kính khách quan trước tiên, do đó giảm đáng kể

Sự phản chiếu và ánh sáng chói gây ra bởi đường truyền qua giao diện không khí thủy tinh nhiều lần cải thiện độ tương phản của hình ảnh cuối cùng.

3. Quan sát trường tối có thể xác định chính xác màu sắc của vùi không kim loại trong suốt. Ví dụ, oxit đồng trưng bày một màu xanh nhạt khi được quan sát dưới một cánh đồng sáng chói sáng của ánh sáng trắng, trong khi màu đỏ ruby ​​thực sự có thể được nhìn thấy dưới quan sát trường tối. Do đó, quan sát trường tối là vô cùng quan trọng khi xác định các vùi phi kim loại.

Để thực hiện quan sát trường tối,Kính hiển vi luyện kimPhải có một phản xạ tròn và một bình ngưng phản chiếu trường màu tối hoặc tụ quang đặc biệt. Condenser phản chiếu là một bề mặt phản chiếu hình vòng cung kim loại, được đặt bên ngoài ống kính khách quan khi sử dụng; Một số thiết kế kết hợp ống kính khách quan và gương chiếu sáng phản chiếu thành một.

Chiếu sáng trường tối phải sử dụng ánh sáng song song. Khi sử dụng quan sát trường tối, thường cần điều chỉnh lại hệ thống nguồn sáng, thay đổi vị trí của ống kính thu thập và chèn màn trập tròn phía sau hàng rào ánh sáng. Trong quan sát trường tối, do độ sáng thấp của hình ảnh đối tượng, cần phải rất cẩn thận khi chụp ảnh ánh sáng và chọn một bộ phim với tốc độ độ nhạy cao hơn và thời gian phơi sáng sẽ tăng tương ứng.
