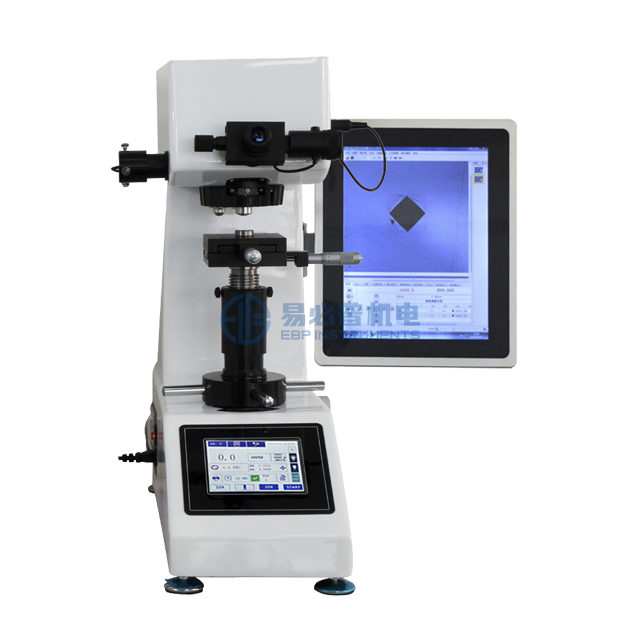

EVICK-5 /10 /30 / 50CSY
EBP INSTRUMENTS
Thượng Hải / Thâm Quyến
100 PC / tháng
TT trước
1
Những đặc điểm chính:
1. Người kiểm tra độ cứng tích hợp, hệ thống quy trình hình ảnh, hệ thống phần mềm đo độ cứng và hệ thống máy tính trong một, cấu trúc khoa học và súc tích hơn, và hoạt động dễ dàng hơn.
2. Được trang bị màn hình cảm ứng kép. Bảo hiểm gấp đôi hiệu suất làm việc ổn định. Trên bảng điều khiển màn hình cảm ứng phía trước có thể thực hiện kiểm tra và đo bằng máy một cách độc lập; Bảng điều khiển màn hình cảm ứng bên có thể thực hiện đo tự động hoặc đo thủ công bằng phần mềm. Ngay cả một trong những màn hình là máy bị hỏng vẫn có thể chạy bình thường.
3. Màn hình cảm ứng trên bảng điều khiển có thể điều khiển tháp pháo máy. Nhấn phím ‘Bắt đầu trên màn hình cảm ứng bên, máy sẽ tự động làm việc và thụt vào sẽ hiển thị trực tiếp trên màn hình. Phần mềm đo tự động và tự động hiển thị giá trị độ cứng. Bảng điều khiển màn hình cảm ứng bên có thể kết nối với Internet thông qua WiFi và có thể làm việc cùng với bàn phím và chuột không dây.
4. Hỗ trợ máy đo thụt tự động hoặc chế độ công việc đo thủ công. Và trên báo cáo thử nghiệm có thể hiển thị độ sâu trường hợp, đường cong độ cứng, giá trị độ cứng, giá trị chuyển đổi, lực kiểm tra, thời gian dừng, hình ảnh thụt lề, v.v.
Mục đích chính và ứng dụng:
1. Thép, kim loại màu, kim loại, cacbua xi măng, kim loại tấm, cấu trúc kim loại.
2. Chế trung, lớp nitriding và khử trùng, lớp cứng bề mặt, lớp phủ mạ kẽm, lớp phủ.
3. Kính, chip và vật liệu gốm.
Chức năng chính phần mềm:
1. Đo độ cứng tự động: Với một nút bấm, phần mềm tự động đo các đường chéo của thụt lề, tính toán giá trị độ cứng và số liệu thống kê;
2. Đường cong độ cứng: Với độ sâu của các điểm kiểm tra theo đầu vào của người dùng, phần mềm tự động vẽ (các) đường cong độ cứng; Người dùng có thể lưu và tải độ sâu trong tệp mẫu độ sâu để kiểm tra sau để thuận tiện;
3. Chuyển đổi, bồi thường và xác nhận: Chuyển đổi HV thành các thang đo độ cứng khác ； xác nhận kết quả kiểm tra với kích thước mẫu; Bù các kết quả kiểm tra đối với đường kính hình trụ/hình cầu mẫu;
4. Thống kê: Tự động cập nhật các giá trị thống kê như trung bình, tối thiểu và tối đa, độ lệch chuẩn, CP và CPK;
5. Auto-Alarm: Tự động đánh dấu các phép đo SPEC;
6. Báo cáo kiểm tra: Tự động tạo báo cáo Word hoặc Excel với mẫu có thể tùy chỉnh;
7. Lưu trữ dữ liệu: Dữ liệu và hình ảnh đo lường có thể được lưu trong một tệp để truy xuất sau;
8. Quy mô Knoop: Có thể được cấu hình để đo tỷ lệ Knoop;
9. Các chức năng khác: Bao gồm các chức năng cơ bản của hệ thống hình ảnh như chụp ảnh, hiệu chuẩn camera, xử lý hình ảnh, đo lường hình học, ghi nhãn tài liệu, quản lý album và in với độ phóng đại được chỉ định.
10. Thử nghiệm độ bền gãy, giá trị KC (KIC) có thể được đo bằng hàm tiêu chuẩn.
Sự chỉ rõ:
1) Thang đo lực kiểm tra và thang độ cứng:
Người mẫu | Thang đo lực / độ cứng kiểm tra |
EVICK-5CSY | 0,3kg (2,94n), 0,5kg (4,9n), 1kg (9,8n), 2kg (19,6n), 3kg (29,4n), 5kg (49n) HV0.3, HV0.5, HV1, HV2, HV3, HV5 |
EVICK-10CSY | 0,3kg (2,94n), 0,5kg (4,9n), 1kg (9,8n), 3kg (29,4n), 5kg (49n), 10kg (98N) HV0.3, HV0.5, HV1, HV3, HV5, HV10 |
EVICK-30CSY | 1kg (9,8n), 3kg (29,4n), 5kg (49n), 10kg (98N), 20kg (196N), 30kg (294N) HV1, HV3, HV5, HV10, HV20, HV30 |
EVICK-50CSY | 1kg (9,8n), 5kg (49n), 10kg (98n), 20kg (196n), 30kg (294N), 50kg (490n) HV1, HV5, HV10, HV20, HV30, HV50 |
2) Thang đo độ cứng chuyển đổi
Thang đo chuyển đổi độ cứng | HRA, HRB, HRC, HRD, HK, HBS, H15N, H30N, H45N, H15T, H30T, H45T |
3) Thông số kỹ thuật:
Quá trình thử nghiệm | Hoàn toàn tự động: Tập trung tự động - Tải tự động - Dwell - dỡ tải - Đo tự động - Giá trị độ cứng hiển thị tự động (Giá trị độ cứng chuyển đổi hiển thị tự động) |
Hệ thống phần mềm HV | Camera 5 triệu pixel; Máy ảnh kết nối ống và bộ chuyển đổi; Phần mềm đo lường và phân tích hình ảnh thụt HV / HK chuyên nghiệp, hỗ trợ chế độ đo tự động và chế độ đo thủ công, tạo báo cáo kiểm tra tự động ở định dạng Word / Excel |
Tốc độ tải | ≤50μm/giây |
Màn hình | 5.5 màn hình cảm ứng màu trước màu trước + 12.1 màn hình cảm ứng màu bên cạnh |
Tối thiểu. Đơn vị đo lường | 0,125μm, 0,0625μm |
Người ở | Nhắc kim cương kim tự tháp hình chữ nhật tiêu chuẩn (136º ± 0,5º) |
Phạm vi giá trị độ cứng | 5-3000HV, 8-4500HK |
Hiển thị dữ liệu | Màn hình cảm ứng màu |
Tổng độ phóng đại | 100X (để quan sát), 200x (để đo lường) 400x để mua tùy chọn |
Phương pháp tải | Tự động (Tải, Dwell và dỡ hàng) |
Thời gian chờ | 1-99S (mỗi bước là 1 giây) |
Chiều cao tối đa | 180mm (nếu làm việc với bảng XY: 160mm) |
Độ sâu họng | 135mm |
Nguồn sáng | Nguồn đèn lạnh LED |
Nguồn cấp | 220V + 5%, 50/60 Hz (110V có sẵn) |
Bảng thử nghiệm X-Y (Mua tùy chọn) | Dim .: 100 × 100 mm, tối đa. Phạm vi du lịch: 25 × 25 mm, Tỷ lệ độ phân giải di chuyển: 0,01mm |
Kích thước dụng cụ và trọng lượng mạng | 600*220*700mm; 55kg |
Thực thi tiêu chuẩn | GB/T4340, ASTM E384 & E92, EN-ISO 6507-2, JIS B-7734 |
Trang bị tiêu chuẩn | 1 miếng: Thị kính điện tử 10 lần; Ống kính mục tiêu 10x và 20x; Vickers Indenter; Bong bóng cấp độ; Bảng thử nghiệm lớn / trung bình / v; Phần mềm đo độ cứng HV, máy ảnh, đường dây điện; Bụi chống bụi; Sách hướng dẫn; Bảng chuyển đổi độ cứng; Giấy chứng nhận chất lượng; Thẻ bảo hành; Trường hợp phụ kiện 2 mảnh: khối cứng tiêu chuẩn 4 mảnh: vít điều chỉnh ngang |
Phụ kiện mua tùy chọn | Ống kính khách quan 40X, khối cứng, thiết bị kim loại; Knoop Indenter; Fuse, Vickers Kim cương Indenter |
