Thử nghiệm độ cứng kính Sapphire

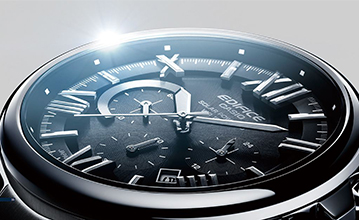

Sapphire Mirror là một loại gương pha lê được tổng hợp bằng cách nén nhân tạo. Ưu điểm của nó là mật độ cao và không dễ bị trầy xước. Độ cứng của gương thủy tinh sapphire chỉ đứng thứ hai với độ cứng của kim cương, với độ cứng 2200-2300 (gấp bảy lần độ cứng của thép) và độ cứng MOHS 9, có độ cứng tốt, độ thấm khắc tốt, ma sát thấp, Kháng nhiệt độ cao, và tốt hơn so với gương thủy tinh pha lê và gương thủy tinh tổng hợp có khả năng chống mài mòn cao hơn. Sử dụng nó như một gương đồng hồ, niêm phong, sức mạnh và khả năng chống sốc của nó tốt hơn các vật liệu khác. Do đó, gương sapphire đã trở thành một định danh cho đồng hồ hàng đầu. Tất nhiên, giá cao của nó cũng được dự kiến.

Nếu đó là một chiếc đồng hồ thương hiệu thông thường, kính Sapphire thường sẽ được in trên mặt số hoặc nắp lưng của đồng hồ, được chỉ định bằng Sapphire hoặc Sapphire Crystal. Nhưng nó cũng có những thiếu sót, nghĩa là, nó không được chống sốc, và nó không phù hợp với các hoạt động không đúng cách như va đập, áp lực nặng và thác nặng. Giống như thủy tinh, nó dễ vỡ và dễ dàng bị hỏng. Do đó, một khi gương sapphire bị hỏng, các chi phí bảo trì phát sinh sẽ rất tốn kém, bởi vì người đồng hồ phải kiểm tra cẩn thận để đảm bảo rằng không có mảnh vụn sapphire nào được để lại trong chuyển động trước khi thay thế ống kính. Ngoài ra, nó là một trình thu thập vân tay mạnh mẽ, vì vậy nó cần được lau thường xuyên để sáng.

Là một yếu tố quan trọng trong việc đảm bảo chất lượng của đồng hồ cấp cao nhất, liệu độ cứng của sapphire có đủ điều kiện đã trở thành một câu hỏi đáng chú ý. Có hai phương pháp thử nghiệm thường được sử dụng cho độ cứng sapphire: 1) Thử nghiệm độ cứng MOHS 2) Kiểm tra độ cứng vickers

1. Kiểm tra độ cứng Mohs

Độ cứng của MOHS, còn được gọi là độ cứng Mohs (độ cứng MOHS), đại diện cho một tiêu chuẩn độ cứng khoáng chất. Nó được đề xuất lần đầu tiên bởi nhà khoáng sản Đức Frederich Mohs vào năm 1812. Độ sâu của các vết trầy xước được chia thành mười cấp độ để thể hiện độ cứng: Talc 1 (độ cứng nhỏ nhất), thạch cao 2, canxit 3, fluorite 4, apatite 5, orthoclase ( feldspar; orthoclase; periclase) 6, thạch anh (thạch anh) 7, Topaz (Topaz) 8, Corundum (Corundum) 9, Diamond (Diamond) 10.

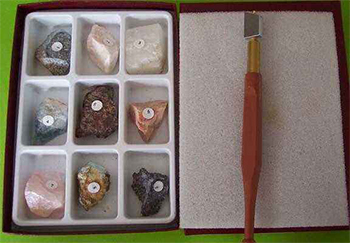

Phương pháp kiểm tra bút cứng Mohs:

1) Phương pháp ước tính mục tiêu gián tiếp

Độ cứng của đá quý có thể được phản xạ trong độ mịn của các khía cạnh và độ sắc nét của các cạnh sau khi chế biến. Dưới một ly lúp, bạn có thể thấy rằng các khía cạnh của các viên đá quý có kích thước độ cứng mịn, phẳng và sắc nét. Phương pháp kiểm tra trực quan gián tiếp là một phương pháp nhận dạng độ cứng gần đúng không phá hủy.

2) Phương pháp đo trực tiếp

Phương pháp này dựa trên so sánh khắc lẫn nhau giữa khoáng sản GEM sẽ được đo và khoáng chất độ cứng tiêu chuẩn. Năm 1982, Moss của Đức đã đề xuất một khoáng sản tiêu chuẩn, các lớp của nó là: Talc-1, Gypsum-2, Cancite-3, Fluorite-4, Apatite-5, orthoclase-6, Quartz- 7, Topaz-8, Corundum-9 , Diamond-10. Khoảng cách độ cứng giữa Corundum và Diamond là lớn nhất.

3) Sử dụng các kỹ năng và biện pháp phòng ngừa
3.1 Nghiên cứu gián tiếp độ cứng của mẫu đầu tiên;
3.2 Tìm một nơi không rõ ràng và sử dụng bút cứng thấp hơn độ cứng trực quan từ 1 đến 2 để đánh dấu mẫu. Nếu nó không di chuyển, điều đó có nghĩa là độ cứng của mẫu cao hơn bút độ cứng, sau đó sử dụng bút cứng cao hơn để đánh dấu lặp lại thao tác. Nếu chỉ có dấu vết nhỏ, độ cứng của mẫu tương đương với độ cứng của bút cứng. Sau đó sử dụng bút cứng cao hơn để đánh dấu và lặp lại thao tác. Nếu có dấu vết, độ cứng của mẫu thấp hơn độ cứng này. Độ cứng của bút, độ cứng của mẫu được thử nghiệm hoặc phạm vi của nó có thể được đánh giá vào thời điểm này;
3.3 Hãy chú ý đến cường độ điểm là vừa phải, không quá nhẹ cũng không quá nặng
3.4 Vì phương pháp chấm điểm trực tiếp để xác định độ cứng là gây hại cho đá quý, người ta thường không được phép sử dụng phương pháp này trên đá quý hoàn thành.

Tóm lại, xét nghiệm độ cứng Mohs có thể dễ dàng xác định phạm vi độ cứng của sapphire, nhưng nó không thể có được giá trị độ cứng chính xác và lực viết nguệch ngoạc và độ sâu của vết xước trong quá trình hoạt động rất khó nắm, vì vậy ống kính thủy tinh sapphire thử nghiệm thường áp dụng phương pháp thử nghiệm vi mô vickers.

2. Kiểm tra độ cứng vickers

Độ cứng của Vickers đề cập đến việc sử dụng một máy in kim tự tháp kim cương với góc 136 độ giữa các bề mặt đối diện, được ép vào bề mặt mẫu thử dưới tác động của một lực thử nghiệm được chỉ định và tải được loại bỏ sau một khoảng thời gian cố định thời gian để đo áp suất bề mặt của mẫu. Chiều dài chéo D của nhãn hiệu, và sau đó tính toán diện tích bề mặt thụt, và cuối cùng đã tính áp suất trung bình trên diện tích bề mặt thụt, là giá trị độ cứng của Vickers của kim loại, được biểu thị bằng biểu tượng HV. Trong phép đo thực tế, tính toán thủ công là không cần thiết, nhưng máy sẽ trực tiếp và tự động đo giá trị độ cứng của vật liệu đo được.

Máy kiểm tra độ cứng vi mô là tên viết tắt của máy kiểm tra độ cứng micro Vickers. Máy kiểm tra độ cứng Vickers có lực thử nghiệm tối đa không vượt quá 1000GF được gọi chung là thử nghiệm độ cứng vickers. Bởi vì lực thử nhỏ, vết lõm còn lại trên mẫu sau khi thử nghiệm khó nhìn bằng mắt thường, vì vậy nhiều người coi là xét nghiệm vi mô cho một bài kiểm tra không phá hủy.

Các bước:

1) Đặt mẫu trên bàn làm việc

2) Đặt lực kiểm tra (10GF-1000GF cung cấp 8 cấp lực thử nghiệm để lựa chọn), thời gian sạc đầy (1-99 giây tùy chọn, thường được đặt trong vòng 8-10 giây)

3) Xoay tay quay vít để lấy nét cho đến khi cấu trúc bề mặt của mẫu có thể được nhìn thấy rõ ràng trong thị kính

4) Nhấp vào nút \"Bắt đầu \\" trên màn hình cảm ứng, máy sẽ tự động kiểm tra và tháp pháo sẽ tự động quay lại vị trí ống kính khách quan đo lường sau khi thử nghiệm hoàn tất

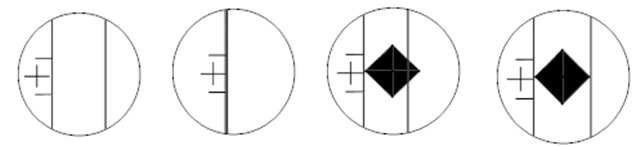

Sau khi nhấn xong, sẽ có một vết lõm hình kim cương trên bề mặt của mẫu và máy kiểm tra độ cứng sẽ tự động chuyển sang tổng thu phóngỐng kính mục tiêu 400x đo chiều dài của đường chéo của vết lõm. Thị trường của trình kiểm tra độ cứng màn hình kỹ thuật số EBISU được trang bị bộ mã hóa có độ chính xác cao, không yêu cầu tính toán và đọc sách thủ công. Khi nhấn đường chéo, chỉ cần nhấp vào nút bộ mã hóa và máy tự động đọc chiều dài của đường chéo thụt, máy sẽ tự động tính toán giá trị độ cứng, tiện lợi và hoạt động nhanh

5) Đo chiều dài chéo của vết lõm, máy sẽ tự động tính giá trị độ cứng của mẫu

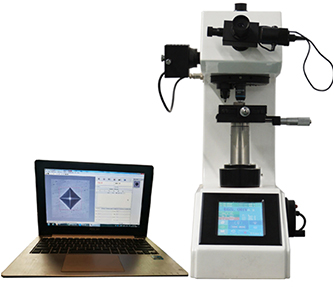

Máy đo độ cứng Micro Vickers Hiển thị kỹ thuật số được sản xuất bởi Thiết bị Cơ điện Yibipu có những ưu điểm sau:

1. Thiết kế độc quyền trong nước mới nhất, cấu trúc hợp lý và xuất hiện mới lạ

2. Mức độ tự động hóa cao, thiết kế tháp pháo tự động (chuyển đổi tự động trong ống kính mục tiêu) và lực thử nghiệm chính tự động bốc dỡ tải tự động, đảm bảo hiệu quả độ chính xác của kết quả kiểm tra và cải thiện đáng kể hiệu quả công việc

3. Chức năng lưu trữ dữ liệu: Chip máy chủ có chức năng lưu trữ tốc độ cao, có thể lưu trữ 100 bộ dữ liệu thử nghiệm cùng một lúc

4. Hoạt động đơn giản: Thị kính hiển thị kỹ thuật số hiệu suất cao được trang bị bộ mã hóa và chiều dài của đường chéo của thụt lề được tự động hiển thị trên màn hình chỉ bằng một chạm vào nút bộ mã hóa. Nó có hiệu quả mà không cần đọc dữ liệu thủ công và sau đó nhập nó. Để tránh lỗi người

5. Một máy có hai chức năng, hiệu suất chi phí cao: với chức năng kiểm tra độ cứng HV / HK (độ cứng của Vickers, độ cứng Knoop), máy có chức năng kiểm tra độ cứng knoop, nếu khách hàng cần kiểm tra giá trị độ cứng knoop vật liệu, chỉ cần thay thế nó Chỉ cần nhấn đầu

6. Màn hình trực quan hơn: Được trang bị màn hình cảm ứng LCD 5,6 inch, có thể hiển thị phương pháp thử nghiệm, lực kiểm tra, độ dài thụt lề, thời gian giữ, thời gian kiểm tra, thang đo, ngày và giờ trực giác hơn trên màn hình lớn

7. Vỏ nhôm đúc được đúc và hình thành cùng một lúc và cấu trúc ổn định hơn và không bị biến dạng so với quy trình hàn truyền thống

8. Bề mặt áp dụng quá trình sơn nướng ô tô, có khả năng sáng bóng và chống trầy xước hơn so với sơn phun truyền thống, và nó vẫn sáng như mới sau nhiều năm sử dụng.

9. Nâng nền tảng áp dụng hệ thống định vị bóng, ổn định hơn so với nâng vít truyền thống và tập trung dễ dàng hơn

10. Máy in nhiệt tích hợp, kết quả kiểm tra có thể được in bất cứ lúc nào

11. Kênh quang được đặt trước trên cùng, có thể được kết nối với camera CCD và phần mềm phân tích và đo độ cứng của chúng tôi để kết nối với máy tính để đo và phân tích thụt lề và xuất báo cáo, thuận tiện cho khách hàng lưu trữ cho một thời gian dài.

12. Chức năng phán đoán tự động chất lượng, người dùng có thể đặt phạm vi giá trị độ cứng đủ tiêu chuẩn của sản phẩm trước khi thử nghiệm. Khi chất lượng của sản phẩm vượt quá phạm vi đủ điều kiện, máy sẽ tự động báo động, thuận tiện và thiết thực.

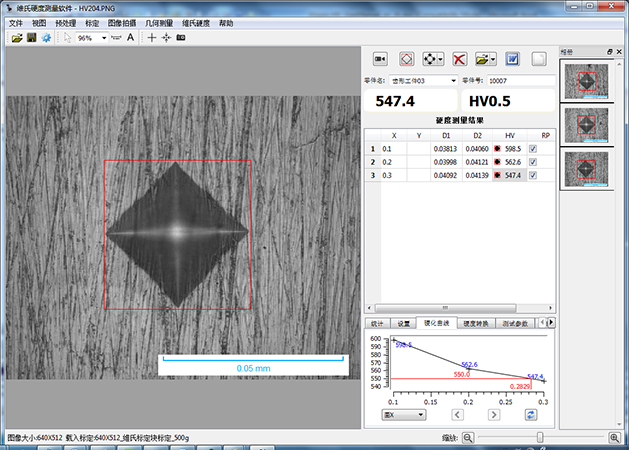

Ngoài ra, sau khi được trang bị phần mềm phân tích và đo lường độ cứng chuyên nghiệp của chúng tôi, nó có thể giao tiếp trực tiếp với máy tính. Thực hiện đo lường và phân tích trên máy tính, xuất báo cáo thử nghiệm chi tiết, v.v.

Chức năng chính

Một. Đo tự động: Hệ thống tự động tìm thấy đỉnh của thụt, đo chiều dài chéo và tính giá trị độ cứng;

hai. Curve cứng: Người dùng nhập thủ công độ sâu của điểm kiểm tra, phần mềm sẽ tự động vẽ đường cong cứng và tính toán độ sâu lớp cứng. Để thuận tiện, người dùng có thể lưu nhiều điểm sâu vào tệp mẫu để thu hồi trong quá trình thử nghiệm;

ba. Chuyển đổi giá trị độ cứng, hiệu chỉnh và xác minh hiệu quả: Hệ thống có thể chuyển đổi giá trị độ cứng vi Vickers đo được đo thành các giá trị độ cứng khác như HB, HR, v.v .; Nó có thể sửa giá trị đo của mẫu hình trụ hình cầu; Nó có thể có hiệu quả trên giá trị đo của xác minh mẫu;

bốn. Thống kê dữ liệu: Tự động tính toán giá trị trung bình, phương sai, CP, CPK và các giá trị thống kê khác của độ cứng đo được;

Fives. Báo động tự động: Tự động đánh dấu các giới hạn trên và dưới;

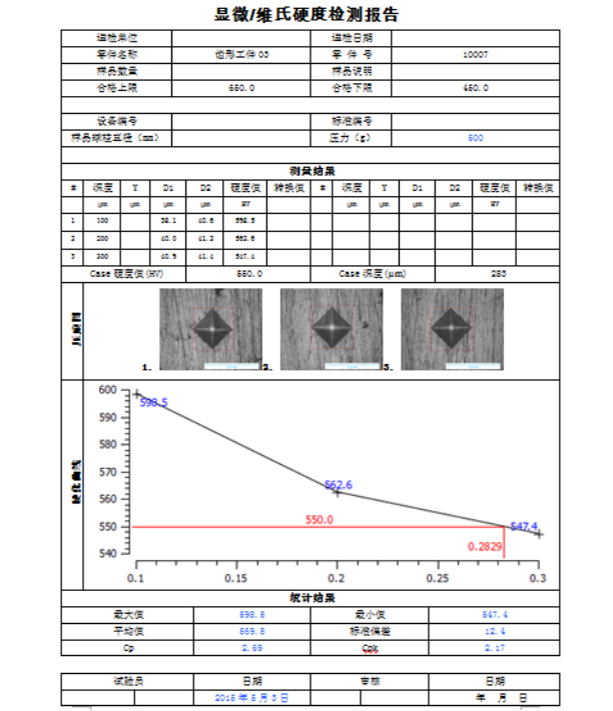

sáu. Báo cáo thử nghiệm: Tự động tạo báo cáo tài liệu Word hoặc Excel; Người dùng có thể tùy chỉnh định dạng báo cáo; Định dạng chuẩn bao gồm mỗi giá trị đo độ cứng duy nhất, giá trị thống kê, hình ảnh thụt lề và đường cong cứng, v.v .;

Bảy. Lưu trữ dữ liệu: Dữ liệu đo ban đầu và hình ảnh đo có thể được lưu vào tệp;

Tám. Knoop độ cứng và gãy độ cứng: phần mềm có thể được đặt để đo độ cứng knoop hoặc độ dẻo dai;

chín. Các chức năng khác: bao gồm các chức năng chung như: chụp ảnh, quay video, xử lý hình ảnh, đo kích thước hình học, chú thích tài liệu, quản lý album và in phóng đại cố định.
