Tình trạng sẵn có: | |
---|---|
Ut-1.
EBP INSTRUMENTS
Thượng Hải, Trung Quốc
300 bộ mỗi tháng
T / T trước
1 bộ

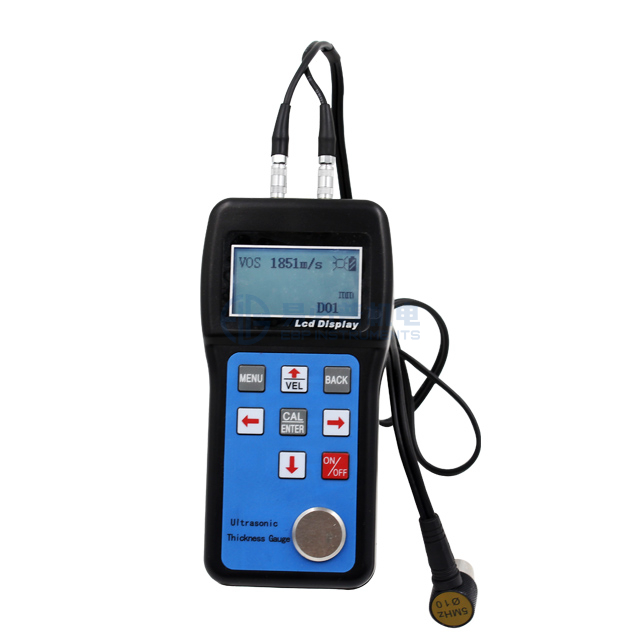

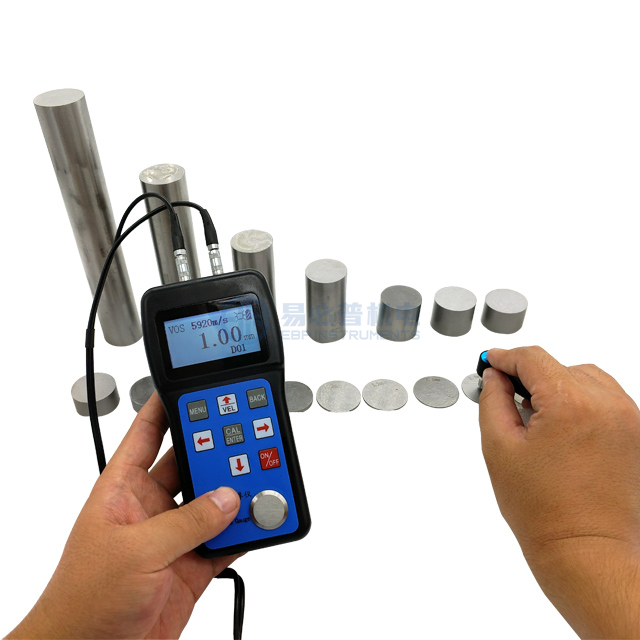

Máy đo độ dày siêu âm sẽ là sự lựa chọn tốt nhất để hoàn thành phép đo. Nó phù hợp với nhiều loại kim loại, như thép, thép đúc, nhôm, nhựa, Kính Trung Quốc, sợi thủy tinh và bất kỳ dây dẫn tốt nào khác của siêu âm. Máy đo có thể cung cấp phép đo nhanh chóng và chính xác cho các tác phẩm làm việc khác nhau như tấm ván và các bộ phận chế biến. Một ứng dụng quan trọng khác của máy đo là giám sát các đường ống và bình áp suất khác nhau trong thiết bị sản xuất và theo dõi độ mỏng trong quá trình sử dụng. Nó có thể được sử dụng rộng rãi trong dầu mỏ, hóa chất, luyện kim, vận chuyển, hàng không vũ trụ, hàng không và các lĩnh vực khác.
Lý thuyết sơ cấp:
Máy đo độ dày siêu âm kỹ thuật số xác định độ dày của một phần hoặc cấu trúc bằng cách đo chính xác thời gian cần thiết cho một xung siêu âm ngắn được tạo ra bởi một đầu dò để di chuyển qua độ dày của vật liệu, phản xạ tạo thành mặt sau hoặc bên trong bề mặt, và được trả lại cho Đầu dò. Thời gian vận chuyển hai chiều được đo được chia cho hai người để tính đến đường đi du lịch xuống và sau, và sau đó nhân với tốc độ của âm thanh trong vật liệu.
Đặc trưng:
3.1 Có khả năng thực hiện các phép đo trên một loạt các vật liệu, bao gồm cả kim loại, nhựa, gốm sứ, vật liệu tổng hợp, epoxies, kính và sóng siêu âm khác vật liệu dẫn điện tốt.
3.2 Có thể đưa ra nhiều tần số khác nhau, kích thước wafer của thăm dò;
3.3 Chức năng hiệu chuẩn vận tốc âm thanh như một độ dày đã biết;
3.4 Chỉ báo trạng thái khớp nối hiển thị trạng thái khớp nối;
Đèn nền 3,5 EL, và tiện lợi để sử dụng trong môi trường tối;
3.6 có chức năng chỉ báo pin, có thể hiển thị thời gian thực có khả năng còn lại
3.7 Tự động ngủ và tự động tắt chức năng để tiết kiệm pin;
3.8 Thông minh, di động, độ tin cậy cao, phù hợp với môi trường xấu, chống rung, sốc và nhiễu điện từ.
Người mẫu | Ut-1. |
Phạm vi đo | 0,75-600mm (thép) |
Phạm vi vận tốc | 1000-9999M / S. |
Nghị quyết | 0,01mm. |
Đo độ chính xác | ± (0,5% H + 0,04mm); H Giá trị độ dày |
Chu kỳ đo lường | Đo điểm duy nhất 6 lần / mỗi |
Trưng bày | LCD 128 x 64 với đèn nền LED |
Kho | 40 giá trị của dữ liệu đã lưu |
Nguồn năng lượng | 2 chiếc pin 1,5v AA |
Thời gian làm việc | Hơn 50 giờ (đèn nền LED) |
Môi trường làm việc Nhiệt độ | -20ºC đến 70ºC. |
Độ ẩm | 5% đến 90% (≤90%) |
Nhiệt độ bảo quản | -30 CC đến + 70ºC |
Kích thước & N / W | 145mmx74mmx32 mm; 245g. |
Cấu hình chuẩn:
Không. | Tên | Qty. | |
Cấu hình chuẩn | 1 | Cơ thể chính | 1 bộ |
2 | Đầu dò tiêu chuẩn (5 MHz, D10mm) | 1 PC. | |
3 | Khối. | 1 PC. | |
4 | Vỏ ABS. | 1 PC. | |
5 | Giấy chứng nhận sản phẩm | 1 PC. | |
6 | Thẻ bảo hành | 1 PC. | |
7 | Thủ công | 1 PC. | |
8 | 1.5V AA size. | 2 chiếc | |
Phụ kiện tùy chọn | 9 | Đầu dò đường kính lớn (2,5 MHz) | |
10 | Đầu dò phạm vi lớn (2 MHz) | ||
11 | Đầu dò đường kính vi mô (7 MHz) | ||
12 | Đầu dò nhiệt độ cao (5 MHz) | ||
13 | Khối nhiệt độ cao. |
Mua tùy chọn - Đầu dò:
Tên | Người mẫu | Tính thường xuyên | Đường kính | Thử nghiệm phạm vi | Tối thiểu. khu vực F. | Ứng dụng |
Đầu dò đường kính lớn | N02. | 2.5 | 14mm. | 3.0mm ~ 400.0mm (thép) Dưới 40mm (sắt xám HT200) | 20mm. | Đúc công việc |
Thăm dò phạm vi lớn. | N02. | 2 | 14mm. | 3.0mm ~ 600.0mm (thép) Dưới 100mm (sắt xám HT200) | 20mm. | Đúc công việc |
Đầu dò tiêu chuẩn. | N05 / 90 ° | 5 | 10 mm. | 1.0mm ~ 230.0mm (thép) | Φ20 * 3.0mm. | Đầu dò Bent chung |
Đầu dò đường kính vi mô | N07. | 7 | 6 mm. | 0,28mm ~ 80.0mm (thép) | Φ15 * 2.0mm. | mảnh làm việc mỏng |
Đầu dò nhiệt độ cao | Ht5. | 5 | 14mm. | 3 ~ 200mm. (Thép) | 30mm. | nhiệt độ cao |
Velocity âm thanh:
Vật chất | Vận tốc. | |
trong / μs. | bệnh đa xơ cứng | |
Nhôm | 0.250 | 6340-6400. |
Thép, phổ biến | 0.233 | 5920 |
Thép không gỉ | 0.226 | 5740 |
Thau | 0.173 | 4399 |
Đồng | 0.186 | 4720 |
Bàn là | 0.233 | 5930 |
Gang thép | 0,173-0,229. | 4400-5820. |
Dẫn đầu | 0.094 | 2400 |
Nylon | 0.105 | 2680 |
Bạc | 0.142 | 3607 |
Vàng | 0.128 | 3251 |
Kẽm | 0.164 | 4170 |
Titan. | 0.236 | 5990 |
Tin. | 0.117 | 2960 |
0.109 | 2760 | |
Nhựa epoxy | 0.100 | 2540 |
Nước đá | 0.157 | 3988 |
Niken. | 0.222 | 5639 |
Plexiglass. | 0.106 | 2692 |
Sứ | 0.230 | 5842 |
PVC. | 0.094 | 2388 |
Ly thạch anh | 0.222 | 5639 |
Cao su, lưu hóa | 0.091 | 2311 |
Nước uống | 0.058 | 1473 |
Máy đo độ dày siêu âm sẽ là sự lựa chọn tốt nhất để hoàn thành phép đo. Nó phù hợp với nhiều loại kim loại, như thép, thép đúc, nhôm, nhựa, Kính Trung Quốc, sợi thủy tinh và bất kỳ dây dẫn tốt nào khác của siêu âm. Máy đo có thể cung cấp phép đo nhanh chóng và chính xác cho các tác phẩm làm việc khác nhau như tấm ván và các bộ phận chế biến. Một ứng dụng quan trọng khác của máy đo là giám sát các đường ống và bình áp suất khác nhau trong thiết bị sản xuất và theo dõi độ mỏng trong quá trình sử dụng. Nó có thể được sử dụng rộng rãi trong dầu mỏ, hóa chất, luyện kim, vận chuyển, hàng không vũ trụ, hàng không và các lĩnh vực khác.
Lý thuyết sơ cấp:
Máy đo độ dày siêu âm kỹ thuật số xác định độ dày của một phần hoặc cấu trúc bằng cách đo chính xác thời gian cần thiết cho một xung siêu âm ngắn được tạo ra bởi một đầu dò để di chuyển qua độ dày của vật liệu, phản xạ tạo thành mặt sau hoặc bên trong bề mặt, và được trả lại cho Đầu dò. Thời gian vận chuyển hai chiều được đo được chia cho hai người để tính đến đường đi du lịch xuống và sau, và sau đó nhân với tốc độ của âm thanh trong vật liệu.
Đặc trưng:
3.1 Có khả năng thực hiện các phép đo trên một loạt các vật liệu, bao gồm cả kim loại, nhựa, gốm sứ, vật liệu tổng hợp, epoxies, kính và sóng siêu âm khác vật liệu dẫn điện tốt.
3.2 Có thể đưa ra nhiều tần số khác nhau, kích thước wafer của thăm dò;
3.3 Chức năng hiệu chuẩn vận tốc âm thanh như một độ dày đã biết;
3.4 Chỉ báo trạng thái khớp nối hiển thị trạng thái khớp nối;
Đèn nền 3,5 EL, và tiện lợi để sử dụng trong môi trường tối;
3.6 có chức năng chỉ báo pin, có thể hiển thị thời gian thực có khả năng còn lại
3.7 Tự động ngủ và tự động tắt chức năng để tiết kiệm pin;
3.8 Thông minh, di động, độ tin cậy cao, phù hợp với môi trường xấu, chống rung, sốc và nhiễu điện từ.
Người mẫu | Ut-1. |
Phạm vi đo | 0,75-600mm (thép) |
Phạm vi vận tốc | 1000-9999M / S. |
Nghị quyết | 0,01mm. |
Đo độ chính xác | ± (0,5% H + 0,04mm); H Giá trị độ dày |
Chu kỳ đo lường | Đo điểm duy nhất 6 lần / mỗi |
Trưng bày | LCD 128 x 64 với đèn nền LED |
Kho | 40 giá trị của dữ liệu đã lưu |
Nguồn năng lượng | 2 chiếc pin 1,5v AA |
Thời gian làm việc | Hơn 50 giờ (đèn nền LED) |
Môi trường làm việc Nhiệt độ | -20ºC đến 70ºC. |
Độ ẩm | 5% đến 90% (≤90%) |
Nhiệt độ bảo quản | -30 CC đến + 70ºC |
Kích thước & N / W | 145mmx74mmx32 mm; 245g. |
Cấu hình chuẩn:
Không. | Tên | Qty. | |
Cấu hình chuẩn | 1 | Cơ thể chính | 1 bộ |
2 | Đầu dò tiêu chuẩn (5 MHz, D10mm) | 1 PC. | |
3 | Khối. | 1 PC. | |
4 | Vỏ ABS. | 1 PC. | |
5 | Giấy chứng nhận sản phẩm | 1 PC. | |
6 | Thẻ bảo hành | 1 PC. | |
7 | Thủ công | 1 PC. | |
8 | 1.5V AA size. | 2 chiếc | |
Phụ kiện tùy chọn | 9 | Đầu dò đường kính lớn (2,5 MHz) | |
10 | Đầu dò phạm vi lớn (2 MHz) | ||
11 | Đầu dò đường kính vi mô (7 MHz) | ||
12 | Đầu dò nhiệt độ cao (5 MHz) | ||
13 | Khối nhiệt độ cao. |
Mua tùy chọn - Đầu dò:
Tên | Người mẫu | Tính thường xuyên | Đường kính | Thử nghiệm phạm vi | Tối thiểu. khu vực F. | Ứng dụng |
Đầu dò đường kính lớn | N02. | 2.5 | 14mm. | 3.0mm ~ 400.0mm (thép) Dưới 40mm (sắt xám HT200) | 20mm. | Đúc công việc |
Thăm dò phạm vi lớn. | N02. | 2 | 14mm. | 3.0mm ~ 600.0mm (thép) Dưới 100mm (sắt xám HT200) | 20mm. | Đúc công việc |
Đầu dò tiêu chuẩn. | N05 / 90 ° | 5 | 10 mm. | 1.0mm ~ 230.0mm (thép) | Φ20 * 3.0mm. | Đầu dò Bent chung |
Đầu dò đường kính vi mô | N07. | 7 | 6 mm. | 0,28mm ~ 80.0mm (thép) | Φ15 * 2.0mm. | mảnh làm việc mỏng |
Đầu dò nhiệt độ cao | Ht5. | 5 | 14mm. | 3 ~ 200mm. (Thép) | 30mm. | nhiệt độ cao |
Velocity âm thanh:
Vật chất | Vận tốc. | |
trong / μs. | bệnh đa xơ cứng | |
Nhôm | 0.250 | 6340-6400. |
Thép, phổ biến | 0.233 | 5920 |
Thép không gỉ | 0.226 | 5740 |
Thau | 0.173 | 4399 |
Đồng | 0.186 | 4720 |
Bàn là | 0.233 | 5930 |
Gang thép | 0,173-0,229. | 4400-5820. |
Dẫn đầu | 0.094 | 2400 |
Nylon | 0.105 | 2680 |
Bạc | 0.142 | 3607 |
Vàng | 0.128 | 3251 |
Kẽm | 0.164 | 4170 |
Titan. | 0.236 | 5990 |
Tin. | 0.117 | 2960 |
0.109 | 2760 | |
Nhựa epoxy | 0.100 | 2540 |
Nước đá | 0.157 | 3988 |
Niken. | 0.222 | 5639 |
Plexiglass. | 0.106 | 2692 |
Sứ | 0.230 | 5842 |
PVC. | 0.094 | 2388 |
Ly thạch anh | 0.222 | 5639 |
Cao su, lưu hóa | 0.091 | 2311 |
Nước uống | 0.058 | 1473 |
