EYP-200H / 250H
EBP INSTRUMENTS
Thượng Hải, Trung Quốc
120 bộ mỗi tháng
T/T trước
1 bộ

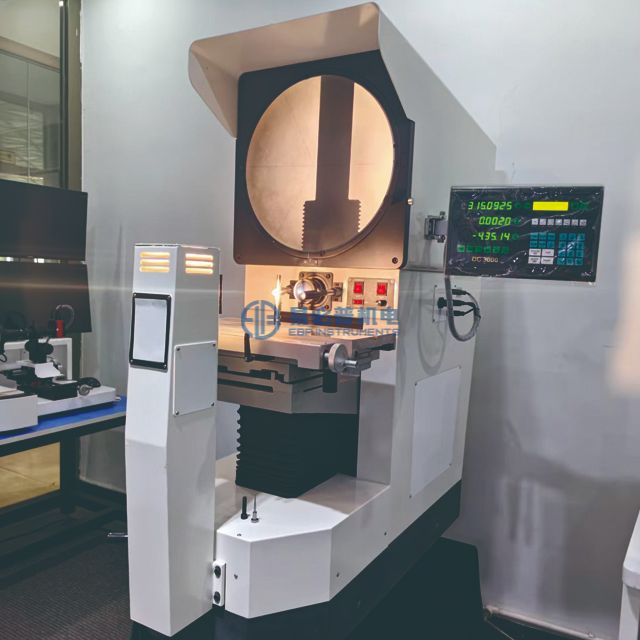

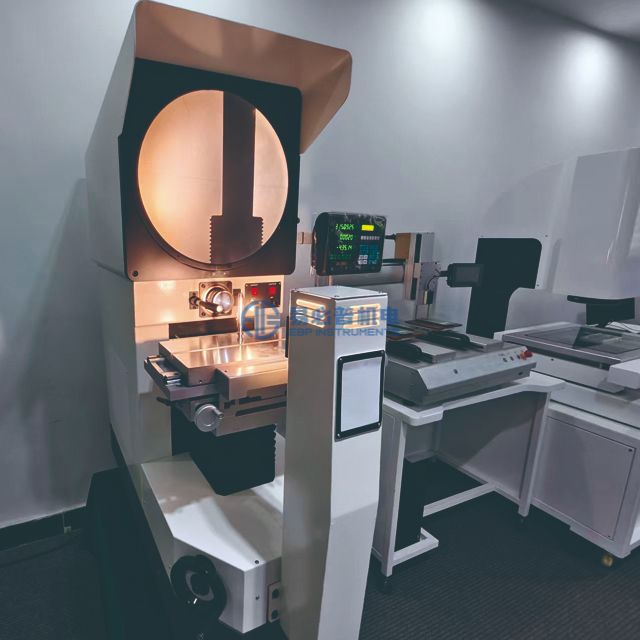

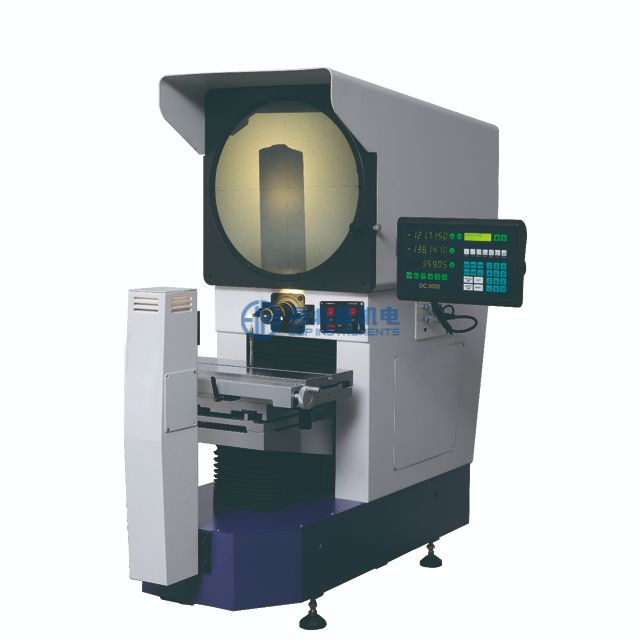

Máy chiếu biên dạng ngang dòng EYP-H là một hệ thống đo quang điện có độ chính xác và hiệu quả cao, có thể kiểm tra tất cả các loại bề mặt và đường viền của các chi tiết gia công phức tạp như cam, khuôn, rãnh, bánh răng, thực hiện dao cắt sẵn sàng, v.v. Dữ liệu đo có thể được in và xuất ra. Nó đòi hỏi phải có bộ phận kiểm tra và xưởng và được sử dụng rộng rãi trong máy móc, khuôn mẫu, dụng cụ, đồng hồ đo và công nghiệp nhẹ.
Thông số kỹ thuật:
người mẫu | EYP-200H | EYP-250H | |||
Bàn làm việc | Kích thước bàn làm việc (mm) | 408*126 | 450*200 | ||
Hành trình trục X(mm) | 200 | 250 | |||
Hành trình trục Z(mm) | 100 | 150 | |||
Hành trình trục Y (mm) | 75 để lấy nét | 100 để tập trung | |||
Phạm vi quay | ±15° | ||||
Độ phân giải (trục X, trục Z) | 0,5 mm | ||||
Độ chính xác*(µm) | Ví dụ, z ≤(3.0+L/200) | ||||
Kích thước | L*W*H(mm) | 1147*556*964 | 1215*646*1210 | ||
cân nặng | Đơn vị:(kg) | 160 | 240 | ||

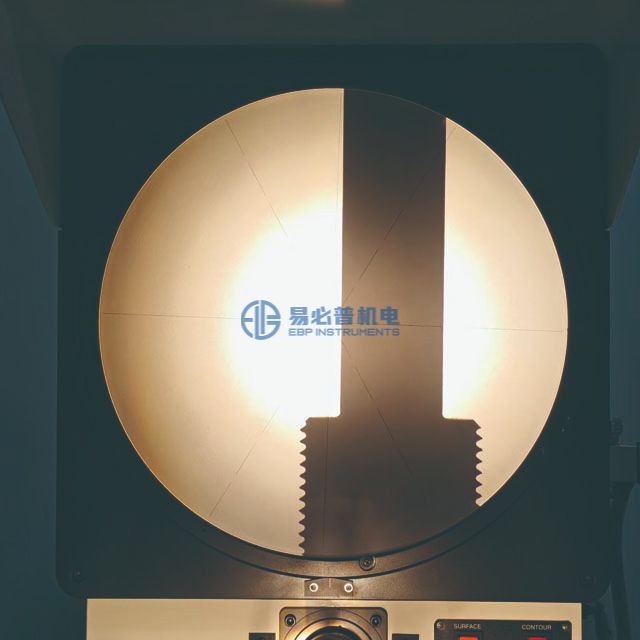

Màn chiếu | Hình ảnh chiếu | Đảo ngược | dựng lên | ||
Kích thước màn hình (mm) | Ø330 | Ø425 | |||
Phạm vi quay màn hình | 0°~360° | ||||
Độ phân giải góc quay | 1' hoặc 0,01° | ||||
Độ chính xác của phép chiếu* | Đường viền: .00,06%, Bề mặt: ≤ 0,06% | ||||
Ống kính | phóng đại | 10X (tiêu chuẩn) | 20X (tùy chọn) | 50X (tùy chọn) | |
Chế độ xem đối tượng (mm) | Ø30/Ø40/Ø60 | Ø15/Ø20/Ø30 | Ø6/Ø8/ Ø12 | ||
Khoảng cách làm việc (mm) | 77,7/103,9/180 | 44,3/95,1/120 | 38,4/65,7/80 | ||
Hệ thống xử lý dữ liệu | DC-3000 Series DRO, xuất hiện bằng tiếng Anh, có thể được sử dụng để thu thập dữ liệu kích thước và đo điểm, đường, vòng tròn, góc và khoảng cách, v.v. | ||||

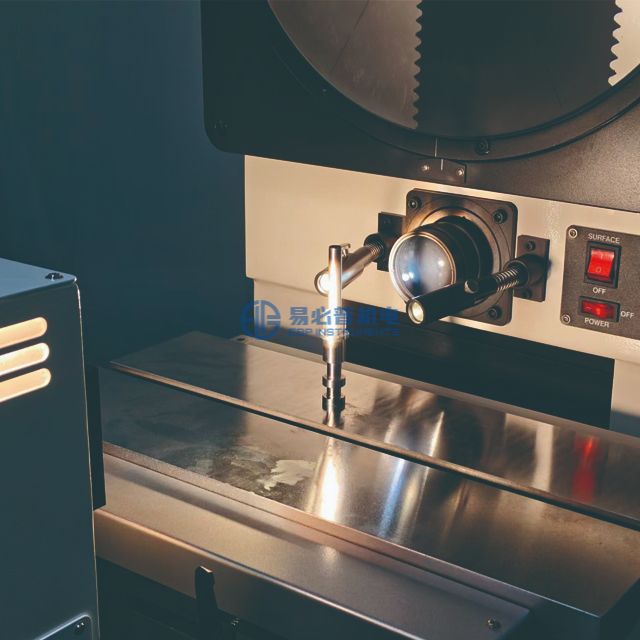

Chiếu sáng | Hệ truyền động: 24V/150W, làm mát bằng quạt. Phản xạ: 21V/150W, được chiếu sáng bằng hai sợi, làm mát bằng quạt. | ||||
quyền lực | 110V/220V(AC), 50/60HZ, Tổng công suất=400W | ||||
Tùy chọn | Máy in mini, máy dò cạnh, phần mềm M2D, v.v. Vui lòng tham khảo Phụ lục để biết thêm chi tiết. | ||||
* Tất cả dữ liệu được kiểm tra theo tiêu chuẩn JJF1093-2002.
L là chiều dài đo được (đơn vị: mm)
Thông số kỹ thuật có thể thay đổi mà không cần thông báo
Đầu đọc kỹ thuật số DC 3000:
1. Đo hai chiều: đo chiều rộng, chiều dài, hai cạnh của góc, góc côn, đường kính của hình trụ, vát cạnh, độ thẳng, độ tròn, độ trụ, độ vuông góc, độ song song, v.v.
2. Chương trình người dùng: chuỗi các lần nhấn phím ở bảng mặt trước có thể được lưu trữ dưới dạng chương trình và phát lại sau đó. Khả năng này đặc biệt hữu ích khi phải đo một loạt các bộ phận giống hệt nhau.
3. Giao tiếp: với giao diện RS232 và giao diện máy in, có thể xuất dữ liệu đo bằng máy in mini hoặc máy tính được trang bị phần mềm đo lường.
4. Đơn vị đo: hỗ trợ mm hoặc inch
5. Ngôn ngữ: tiếng Trung, tiếng Anh, tiếng Bồ Đào Nha.
