Máy kiểm tra độ cứng viser visers tự động với bảng XY cơ giới

Evick-1xy: bán tự động; lấy nét thủ công, tự động xy ổn định;
EVICK-1XYZ: hoàn toàn tự động, lấy nét tự động, tự động XY ổn định;
Lực kiểm tra 10g đến 1000g, có thể mở rộng đến 2000g.
Với chức năng kiểm tra độ cứng HV & HK, với chức năng chuyển đổi độ cứng;
Phần mềm hỗ trợ chế độ đo tự động & thủ công;
Tạo báo cáo kiểm tra tự động ở định dạng Word / Excel.
Tình trạng sẵn có:
  • EVICK-1XYZ / EVICK-1XY
  • EBP INSTRUMENTS
  • Thượng Hải, Thâm Quy
  • 150 bộ
  • TT trước
  • 1 bộ

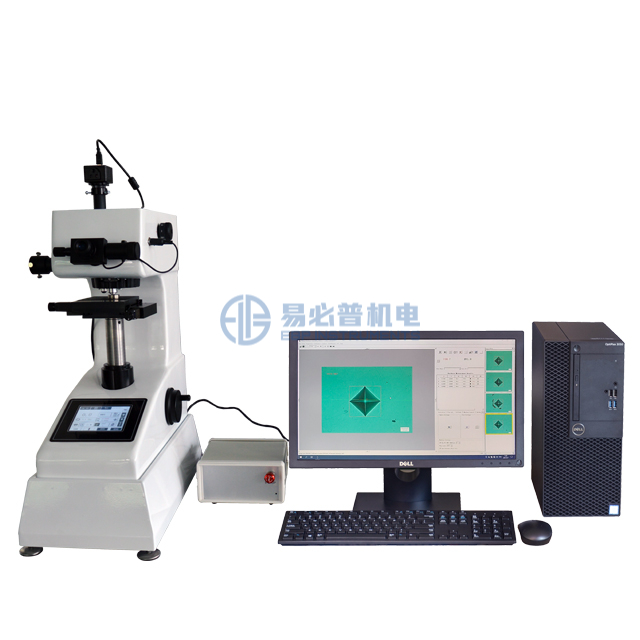

Máy kiểm tra độ cứng Vickers tự động được tích hợp với một số công nghệ mới như hình ảnh quang học, dịch chuyển cơ học, điều khiển điện tử, hình ảnh kỹ thuật số, phân tích hình ảnh, xử lý máy tính, v.v. Nó điều khiển máy kiểm tra độ cứng viser Vickers và bảng kiểm tra tự động bằng máy tính và hiển thị hình ảnh thụt trên màn hình máy tính. Bằng cách đọc tự động và đọc thủ công, nó đo chính xác độ cứng của HV, độ sâu cứng, độ dày màng, khoảng cách giữa hai điểm kim loại và một số vật liệu phi kim loại và các bộ phim khác nhau. Nó cũng có thể bắn hình thái bề mặt kim loại và in ấn tốc độ cố định, v.v ... Hệ thống này phá vỡ phương pháp thử nghiệm truyền thống, nhận ra thử nghiệm độ cứng hoàn toàn tự động, độ chính xác cao, độ lặp lại cao và nó là thiết bị quan trọng để phân tích vật liệu.


Mục đích chính và ứng dụng:

1.  Thép, kim loại màu, kim loại, cacbua xi măng, kim loại tấm, cấu trúc kim loại.

2.  Chế trung, lớp nitriding và decarbur hóa, lớp cứng bề mặt, lớp phủ mạ kẽm, lớp phủ.

3.  Thủy tinh, chip  và vật liệu gốm.


Sự chỉ rõ:

1) EVICK -1XY: Trọng tâm thủ công, Kiểm tra tự động - Biện pháp tự động - Báo cáo kiểm tra tự động tạo

2) EVICK -1XYZ: Hoàn toàn tự động, Focus Auto Focus - Kiểm tra tự động - Biện pháp tự động - Báo cáo kiểm tra tự động tạo


Lực kiểm tra

GF

10gf, 25gf, 50gf, 100GF, 200GF, 300GF, 500GF, 1000GF

N

0,098n, 0,246n, 0,49n, 0,98n, 1,96n, 2,94n, 4,90n, 9,80N

Phạm vi kiểm tra

1HV-2967HV

Chê độ kiểm tra

Bài kiểm tra độ cứng HV / HK / gãy xương

Phương pháp tải

Tự động (Tải/Dwell/dỡ hàng)

Tháp pháo

Tự động dịch chuyển

Thang đo chuyển đổi

HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB

Đầu ra dữ liệu

Máy in tích hợp; Màn hình máy tính (cửa sổ phần mềm)

Báo cáo Word hoặc Excel với biểu đồ đường cong

Đọc độ cứng

Thắng hiển thị và đo tự động trên PC

Khách quan

10x  (Quan sát),  40 lần  (Đo lường)

Thị kính

Thị kính 10 lần kỹ thuật số với bộ mã hóa tích hợp, tính toán tự động

Tổng độ phóng đại

100 lần    ,  400x

Nghị quyết

0,0625μm, phạm vi đo 200UM

Thời gian chờ

5-99S, mỗi bước 1 giây

Hiển thị máy

Màn hình cảm ứng

Nguồn sáng

Nguồn ánh sáng lạnh LED (có thể được sử dụng liên tục trong 24 giờ, không tạo nhiệt đảm bảo hoạt động ổn định, thời gian phục vụ có thể đạt tới 100.000 giờ)

Tối đa. Chiều cao của mẫu vật

80mm

Họng

110mm

Nguồn cấp

AC220V , 50Hz

Thực hiện tiêu chuẩn

ISO 6507, ASTM E384, JIS Z2244, GB/T 4340.2

Kích thước

215 × 450 × 468mm, Kích thước đóng gói: 560 × 390 × 810mm

Trọng lượng

Trọng lượng ròng: 45kg, tổng trọng lượng: 60kg


Đóng gói tiêu chuẩn:

Mục #

Tên

QTY

1

Phiên bản tự động chuyên nghiệp phần mềm đo lường HV

1

2

Phần mềm USB dongle

1

3

Hộp điều khiển bảng kiểm tra cơ giới hóa

1

4

Bảng thử nghiệm X-Y có động cơ

1

5

Bộ điều hợp máy ảnh và máy ảnh kỹ thuật số

1

6

Trọng lượng trục

1

7

Weights

6

8

10 lần kỹ thuật số  thị kính

1

9

Ống kính mục tiêu 10 lần

1

10

Ống kính mục tiêu 40X

1

11

Vickers Kim cương Indenter

1

12

Bong bóng cấp độ

Ghi chú:  Để tránh những rủi ro tiềm ẩn, sẽ loại bỏ  Bong bóng cấp độ nếu tàu bằng đường hàng không, vì vật liệu chất lỏng bị cấm bởi các hãng hàng không

1

13

Vật cố bằng phẳng

1

14

Tờ vật cố định

1

15

Khối độ cứng tiêu chuẩn

2

16

Cầu chì dự phòng  2A

2

17

Vít điều chỉnh ngang

4

18

Đường dây điện

1

19

Bụi bặm  bằng chứng  trải ra

1

20

Thủ công  Sách

1

21

Giấy chứng nhận chất lượng

1

22

Cái vặn vít

2

23

Thẻ bảo hành

1

24

Hộp phụ kiện

1


Hệ thống phần mềm:

Máy ảnh

5 triệu máy ảnh kỹ thuật số pixel

Bảng nền tảng x-y

Tự động di chuyển; 110x110mm;

Tối đa. Phạm vi di chuyển: 25x25mm (hướng trục X-Y)

Độ chính xác:  Ít hơn 2um (độ phân giải 0,002mm)

 Tốc độ di chuyển: 1-10mm/giây (có thể điều chỉnh)

Độ lặp lại dịch chuyển ≤2um

Di chuyển hướng: Hỗ trợ 8 hướng di chuyển

Phần mềm Chức năng chính:

1)  Liên kết hệ thống: Thông qua giao diện giao tiếp, nó nhận ra mối liên kết giữa hệ thống và người kiểm tra độ cứng.

2)  Liên kết áp suất: Khi chuyển đổi lực kiểm tra, hệ thống nhận thấy lực kiểm tra thay đổi và hiển thị trong thời gian thực.

3)  Liên kết tháp pháo: Phần mềm kiểm soát sự thay đổi giữa mục tiêu và người trong không có điều khiển thủ công.

4)  Tải liên kết: Phần mềm điều khiển tải mà không cần điều khiển thủ công.

5)  Đo lường liên kết: Phần mềm điều khiển tháp pháo, tải và đọc trực tiếp giá trị độ cứng của Vickers.

6)  Liên kết nguồn ánh sáng: lấy nét tự động.

7)  Thu thập hình ảnh: Hiển thị thời gian thực của hình ảnh độ cứng, lưu trữ và hình ảnh in.

số 8)  Đo tự động: Tự động tìm bốn đỉnh của thụt lề với tốc độ nhanh và dữ liệu chính xác, có nhiều thuật toán chuyên nghiệp phù hợp cho các thụt khác nhau. Nó liên tục và ngay lập tức các biện pháp tại tọa độ quy định sau khi tải.

9)  Tìm kiếm điểm tự động: Hệ thống tự động tìm thấy các đỉnh tốt nhất gần bốn đỉnh của thụt lề, làm giảm đáng kể lỗi của con người.

10)  Đo đường chéo: Nhấp vào góc trên và dưới bên phải của thụt lề, bạn có thể đọc giá trị độ cứng.

11)  Đo bốn điểm: Nhấp vào bốn điểm của thụt lề và bạn có thể đọc giá trị độ cứng.

12)  Chuyển đổi độ cứng: Theo tiêu chuẩn quốc gia, tự động chuyển đổi giá trị độ cứng giữa Brinell, Rockwell, Vickers, Knoop, Hiển thị thời gian thực.

13)  Báo cáo đồ họa: Bản ghi tự động của dữ liệu đo lường, tự động tạo các đường cong độ sâu độ cứng, lưu hoặc in các đường cong độ cứng và tất cả các phép đo thụt. Lưu hoặc in hình ảnh thụt lề và giá trị độ cứng thụt dòng hiện tại. Tất cả các báo cáo được lưu trong tệp Word.

14)  Kết quả Thống kê: Đầu ra nhiều kết quả đo được của các vết lõm bằng Excel và tự động đếm số đo, giá trị tối đa, giá trị tối thiểu, giá trị trung bình, phương sai, v.v. của độ cứng.

15)  Kiểm soát liên kết: Thông qua giao diện giao tiếp, hệ thống nhận thấy lực kiểm tra thay đổi, điều khiển tháp pháo, tải và đọc trực tiếp.

16)  Dịch chuyển tự động: Được trang bị bảng kiểm tra tự động X-Y chính xác cao.

17)  Nhận dạng tự động: Công nghệ nhận dạng tự động hàng đầu, đọc giá trị D1 / D2 và HV trong 0,3 giây.

18)  Hiệu suất ổn định: Sự thụt của đánh bóng không gương, ánh sáng không đồng đều, không ở trung tâm có thể được đọc tự động.

19)  Các chức năng mạnh mẽ: chẳng hạn như đọc thủ công, đọc tự động, chuyển đổi độ cứng, đường cong độ sâu, hình ảnh thụt lề, hình ảnh và báo cáo văn bản.

20)  Dễ sử dụng: Thông qua hiệu chuẩn khối cứng, phù hợp với thói quen của người dùng. Nó có thể được sử dụng bình thường với đào tạo nửa ngày.

21)  Đọc tự động: Thuật toán gốc của tự động đọc để tự động đọc một loạt các thụt lề với tốc độ nhanh và độ chính xác cao.

22)  Độ lặp lại tốt: Đó là tự động đọc với độ lặp lại cao và có thể đáp ứng yêu cầu của người dùng chuyên nghiệp.

23)  Tự động quét: Có thể tự động quét cạnh và hình dạng mẫu.
