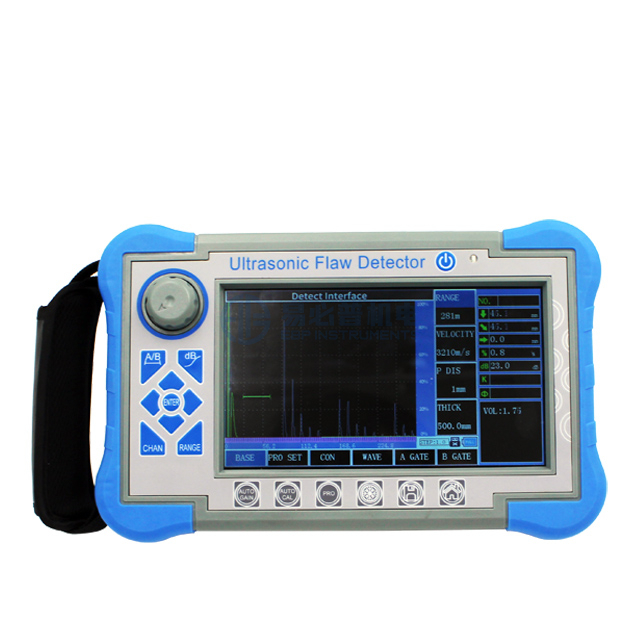

Máy dò khuyết tật kiểm tra siêu âm kỹ thuật số cầm tay với độ lợi tự động hiệu chỉnh tự động

Màn hình màu 7 inch, độ phân giải 800 * 480
Nút hỗ trợ, chế độ vận hành quay, màn hình cảm ứng;
Tần số làm việc 0,5 ~ 20 MHz;
Độc thân, kép, thông qua, đầu dò loại ngâm
Phát hiện chế độ: âm / tích cực / hai chiều / rf
Tình trạng sẵn có:
  • EFD-500T.
  • EBP INSTRUMENTS
  • Thượng Hải, Trung Quốc
  • 300 bộ mỗi tháng
  • T / T trước
  • 1 bộ
Giới thiệu

Máy dò lỗ hổng siêu âm kỹ thuật số là loại tiên tiến, đó là màn hình cảm ứng, có thể nhanh chóng, dễ dàng và không bị hư hại, phát hiện chính xác, xác định vị trí, đánh giá và chẩn đoán các khuyết tật khác nhau bên trong tác phẩm làm việc như vết nứt, mối hàn, lỗ chân lông, gấp, gấp , v.v. Nó đã được áp dụng cho điện, hóa dầu, nồi hơi và bình áp lực, kết cấu thép, quân sự, hàng không vũ trụ, vận tải đường sắt, ô tô, máy móc và các lĩnh vực khác. Nó là một công cụ thiết yếu cho ngành kiểm tra không phá hủy.

Đặc trưng:
1. Định lượng và định lượng độ chính xác cao để đáp ứng các yêu cầu của phát hiện khoảng cách gần và xa
2. Vùng mù gần trường là nhỏ, có thể đáp ứng các yêu cầu phát hiện đối với ống đường kính nhỏ và đường ống mỏng.
3. Chức năng hiệu chuẩn tự động: Hiệu chỉnh tự động một nút, dễ vận hành, đầu dò thử nghiệm tự động \ Độ trễ P P \", \" kalue \", \" x value \"và vận tốc
4. Tự động hiển thị vị trí Echo (Độ sâu: D, ngang: P, Khoảng cách: S, Biên độ, DB, ф)
5. Chuyển ba thang đo tự do (độ sâu: D, ngang: P, khoảng cách: s)
6. TỰ ĐỘNG TỰ ĐỘNG,Phong bì đỉnh, chức năng bộ nhớ đỉnh, có thể cải thiện hiệu quả phát hiện.
7. Tự động ghi lại quá trình phát hiện lỗ hổng và phát lại động
8. Tính toán giá trị: Phát hiện lỗ hổng bằng đầu dò thẳng, có thể tìm thấy sóng cao nhất để chuyển đổi giá trị φ tự động
9. 500 kênh độc lập (có thể mở rộng), có thể nhập và lưu trữ các tiêu chuẩn phát hiện của bất kỳ ngành nào một cách tự do, không cần phải mang các khối tiêu chuẩn để kiểm tra tại chỗ.
10. Lưu trữ, phát lại 500 sóng quét và dữ liệu tự do
11. Đường cong DAC, AVG và TCG (bù độ sâu tự động được tạo và có thể được phân đoạn. 12. Các điểm lấy mẫu không bị hạn chế và có thể được sửa chữa và bù lại.
13. 14 tiêu chuẩn kiểm tra tích hợp
14. Miễn phí vào bất kỳ tiêu chuẩn ngành nào
15. Độ rộng xung và sức mạnh có thể điều chỉnh
16. B Quét và chức năng quét màu B;
17. Có thể giao tiếp với máy tính và xuất từ. Tệp, cũng báo cáo phát hiện
18. Vỏ nhựa ABS IP65, chắc chắn và bền, chống nước và chống bụi, và khả năng chống nhiễu tuyệt vời
19. Sử dụng (phần mềm truyền thông không dây để phân tích các báo cáo in dữ liệu, v.v;
20. Màn hình màu thực 260.000 màu, phù hợp cho môi trường làm việc dưới ánh sáng mạnh hoặc ánh sáng yếu
21. Pin lithium hiệu suất cao, có thể hoạt động liên tục trong 8-10 giờ
22. Ghi âm đồng hồ theo thời gian thực: Ngày phát hiện lỗ hổng thời gian thực, hồ sơ theo dõi thời gian và lưu trữ
23. Bảo vệ nguồn, dữ liệu lưu trữ không thể mất
24. Các thông số phát hiện lỗ hổng có thể được kiểm tra tự động hoặc đặt trước
25. Từ chối kỹ thuật số, không ảnh hưởng đến mức tăng và tuyến tính
26. Bồi thường: Độ suy giảm DB có thể được sửa chữa cho độ nhám bề mặt, bề mặt cong, phát hiện lỗ hổng tầm xa của các tác phẩm làm việc dày, v.v.
27. Có thể vận hành máy dò lỗ hổng bằng phần mềm tại PC, đạt được mục tiêu của máy dò lỗ hổng điều khiển bằng máy tính để phát hiện


Thông số kỹ thuật:

Người mẫu EFD-500T.
Trưng bày 7 inchTft.Màn hình màu,800*480 Nghị quyết
Chế độ hoạt động Nút, quay, màn hình cảm ứng
Nguồn cấp Pin lithium ion.
Dung lượng pin 5.0ah.
Điện áp điện. 12V.
Số lượng điện 1
Thời gian làm việc ≥8 giờ
Đầu vào bộ chuyển đổi DC100 ~ 240V 50HZ / 60HZ
Đầu ra bộ chuyển đổi AC 12V.
Sức mạnh bộ chuyển đổi 36w.
Lưu trữ dữ liệu. Thẻ SD (16G)
Báo thức 1
Nhiệt độ làm việc -10ºC ~ 45ºC.
Nhiệt độ bảo quản -20ºC ~ 60ºC.
IP lớp Ip65.
Kích thước 245 * 155 * 55mm
Trọng lượng 1.18kg (bao gồm pin)
Mô hình UT thông thường
Đầu nối đầu dò loại Lemo 00.
Kênh Kênh Kênh đơn
Kênh Num. 500 nhóm (có thể được chia tỷ lệ)
Pulse loại Sóng sắc nét tiêu cực
Truyền điện áp. 50 ~ 350V, bước trong 50V
Giảm xóc 560ω.
Thu được 0 ~ 110dB, Bước: 0,5 / 2/6 / 12DB
Đạt được sự điều chỉnh tốt -4 ~ + 4
Bồi thường bề mặt Tất cả đạt được phạm vi
Tần suất làm việc 0,5 ~ 20 MHz;
Thăm dò loại Đơn, kép, thông qua, loại ngâm
Lọc Ba tùy chọn: 1 ~ 4 MHz / 0,5 ~ 10 MHz / 2 ~ 20 MHz
Chế độ phát hiện Tiêu cực / tích cực / hai chiều / rf
Từ chối 0 ~ 80%, bước 1%
Thử nghiệm phạm vi 0 ~ 15000mm, phạm vi hiển thị tối thiểu: 15mm (trong thép)
Velocity vật liệu. 100 ~ 20000m / s
Chuyển đến xung -10 ~ 1000mm.
P trì hoãn 0 ~ 200us
X-Val. 0 ~ 100mm.
Hướng dẫn Hàn, tấm, rèn kiểm tra
Điểm thử nghiệm. Đỉnh / X-Val / J Val
Đo đạc Cổng: Biên độ, Giá trị DB biên độ, Phạm vi, Khoảng cách ngang, Khoảng cách dọc, Giá trị chênh lệch giữa cổng A và B
Con trỏ: 2 con trỏ chéo, có thể kiểm tra khoảng cách ngang và dọc và khoảng cách giữa các con trỏ (dưới chức năng quét b)
Cánh cổng Cổng bắt đầu: Tất cả các phạm vi
Chiều rộng cổng: Tất cả các phạm vi
Cấp cổng: 10 ~ 90%, Bước: 1%
Đường cong DAC, tối đa sáu đường cong, đáp ứng tới NB / T 47013, GB / T 11345, GB / T 29712 và các tiêu chuẩn khác
TCG, tối đa sáu đường cong
Đại dịch viên
Cac chưc năng khac Toàn màn hình, công tắc con trỏ (phạm vi / chiều cao / chân trời), mức tăng tự động đơn / liên tục (10 ~ 100%, Bước 10%), Echo So sánh, echo đầy đủ, phong bì đỉnh, bộ nhớ cực đại, quét nhanh, chế độ bên ngoài, ảnh chụp màn hình
Đỉnh Freeze / CRACK Độ sâu / Mở rộng cổng // Sửa đổi bề mặt cong / B Quét / Mô phỏng hàn phẳng // Video
Báo thức Báo động âm thanh và ánh sáng
Độ nhạy cảm ≥65db (200mm-φ2fh, 2,5pφ20)
Lỗi tuyến tính ngang ≤0,3%
Lỗi tuyến tính dọc. ≤3%
Lỗi tuyến tính biên độ ≤ ± 2%
Độ chính xác của bộ suy giảm. 20dB ± 1 dB
Phạm vi động ≥32db.
Nghị quyết xa ≥26db.
Mức độ ồn <40 × 10-9 V /


Bảng kê hàng hóa:


Tên Qty.
1 Đơn vị chính 1
2 Đầu dò thẳng 10 mm 2,5 MHz 1
3 Góc thăm dò 13x13 K2 2,5 MHz 1
4 Đầu dò kết nối cáp. 2
5 Bộ chuyển đổi nguồn 1
6 Thẻ bảo hành 1
7 Giấy chứng nhận sản phẩm 1
8 Cẩm nang hướng dẫn 1
9 Phần mềm 1
10 Trường hợp dụng cụ 1



Đầu dò mua tùy chọn:

Giá thăm dò chủ yếu phụ thuộc vào kích thước tinh thể. Và tần số có thể được chọn một mình trong phạm vi 0,2 MHz - 10 MHz. Chúng tôi có thể cung cấp các góc chung như 30 °, 45 °, 60 °, 70 °, 80 °

Đầu dò chùm tia góc

6 × 6,8 × 9,10 × 10, 13 × 13,14 × 16,18 × 18, 20 × 20,20 × 22, 30 × 30

Đầu dò chùm tia thẳng (Softfilm)

Φ6, φ8, φ10, φ12, φ14, φ16, φ20, φ24, φ25, φ30

Đầu dò chùm tia nguyên tố kép (Softfilm)

Φ8, φ10, φ12, φ14, φ20, φ25, φ30,

Đầu dò ngâm

Φ10, φ14, φ20, φ25

Đầu dò đầy nước

Φ20, φ25.

Đầu dò góc nhỏ

Φ14, φ20, φ25,18 × 18 18

Đầu dò chùm tia nguyên tố kép (Softfilm)

8 × 9,10 × 12

Đầu dò sóng bề mặt

10x12.

Đầu dò sóng leo

8 × 12,6 × 6

Đầu dò đường kính nhỏ

5 × 5,5 × 7

Đầu dò sóng tấm

20 × 30.

Đầu dò góc biến

10 × 10,10 × 12


Máy phát hiện lỗ hổng siêu âm kỹ thuật số di động với hiệu chuẩn tự động đạt được
