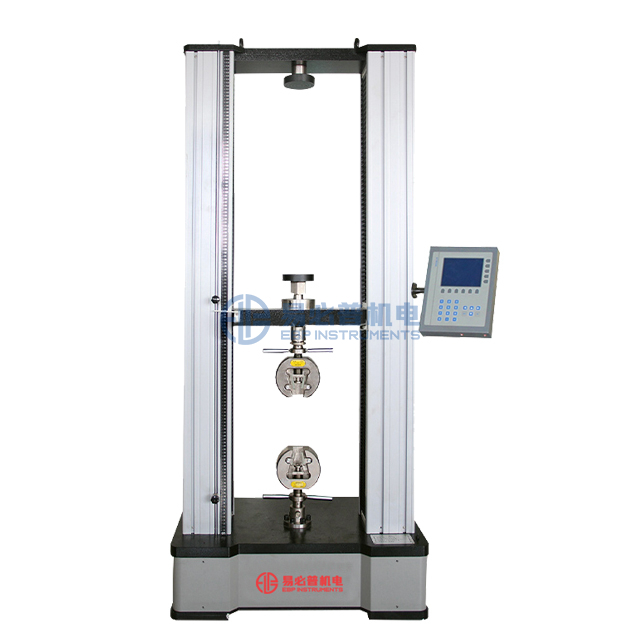

UTM-100ED.
EBP INSTRUMENTS
Thượng Hải.
90 bộ / tháng
TT trước
1 bộ
Application.
Utm-ed. Dòng vật liệu thử nghiệm máy móc sản phẩm nhóm là. chủ yếu đã phát triển vì tiêu chuẩn hóa xét nghiệm trên materials và các thành phần. Used trong kết hợp với phần mềm kiểm tra trực quan.
Ứng dụng thử nghiệm điển hình Đối với phạm vi rộng của Căng thẳng, nén, uốn, cắt và thử nghiệm chu kỳ thấp. Bao gồm kim loại, cao su, nhựa, lò xo, thép cường độ cao (HSS), hàng không vũ trụ và cấu trúc ô tô, ốc vít, các loại hạt, v.v.
Sự chỉ rõ:
Người mẫu | UTM-50ED. | UTM-100ED. | UTM-200ED. | UTM-300ED. | |||
Tải khung | |||||||
Tối đa. Tải (kn) | 50 | 100 | 200 | 300 | |||
Không gian kéo (mm) | 700 | 700 | 550 | 550 | |||
Không gian nén (mm) | 700 | 700 | 550 | 550 | |||
Chiều rộng thử nghiệm (mm) | 500 | 550 | 600 | 600 | |||
Khoảng cách du lịch (mm) | 1150 | ||||||
Nhiệt độ môi trường xung quanh | +10 ... +35 ° C | ||||||
Sự phù hợp | ISO 9000 và CE | ||||||
Lực lượng chuyển động | |||||||
Tải trọng chính xác. | Lớp 1 | ||||||
Phạm vi tải | 2% ~ 100% F · S | ||||||
Tải giải pháp | 1/300000. | ||||||
Đầu dò dịch chuyển | |||||||
Giải quyết biến dạng | 0,04um. | ||||||
Độ chính xác của sự dịch chuyển | Trong phạm vi ± 0,5% của tải trọng. | ||||||
Giải quyết dịch chuyển | 0,01mm. | ||||||
Hệ thống lái xe | |||||||
Động cơ | Động cơ AC Servo | ||||||
Tốc độ thử nghiệm (mm / phút) | 0,05-1000. thiết lập vô cấp tùy ý | ||||||
Độ chính xác tốc độ | trong phạm vi ± 1% / ± 0,5% tốc độ thiết lập | ||||||
Nguồn cấp | AC220V ± 10%, 50Hz / 60Hz (có thể được tùy chỉnh) | ||||||
Tiêu chuẩn
Astma370, astme4, astme8, astme9,
ISO6892, ISO7438, ISO7500-1, EN10002-4,
GB / T228-2002, GB 16491-2008, HGT 3844-2008 QBT 11130-1991, GB13-22-1991, HGT 3849-2008, GB6349-1986, GB / T 1040.2-2006, ASTM C165, EN826, EN1606, EN1607 , EN12430, v.v.
Khung chính
1. Các xét nghiệm nhiệt độ cao và thấp có thể được thực hiện bằng cách sử dụng các buồng nhiệt, lò nướng, hệ thống làm mát, vv A cùng với các thiết bị thử nghiệm đặc biệt.
2. Cơ sở máy chủ lưu trữ chữ cái dưới, servomotor cũng như hệ thống truyền động cơ trục vít.
3. Hai cột hướng dẫn (lớp phủ Chrome) và hai trình điều khiển vít bi chính xác cao, đảm bảo chia sẻ tải tối ưu và chuyển vị ngang điện thoại di động tuyến tính tối ưu.
4. Thượng áo được thiết kế để ổn định khung và stifness. Theo yêu cầu, nó có thể được thiết kế để cho phép khung thử nghiệm thứ cấp trên đầu di động.
5.
Kết thúc máy dò đột quỵ (điều chỉnh) và thước đo định vị trực quan được đặt dọc theo khung.
An toàn D.ehành vi xấu xa
1. Bảo vệ đột quỵ: Máy móc, máy tính đôi
2. bảo vệ, ngăn ngừa cài sẵn
3. Bảo vệ lực lượng: Cài đặt hệ thống
Thiết bị dừng khẩn cấp: Bàn giao khẩn cấp
Trang bị tiêu chuẩn | Cấu hình tùy chọn |
Chủ nhà | |
Wedge. Nắm chặt V-Jaws cho các mẫu tròn, ф4-ф9 Hàm phẳng, 0-7mm | Wedge. Nắm chặt V-Jaws cho các mẫu tròn, Ф9-ф14. Hàm phẳng với mở, 7-14mm |
Nén Nắm chặt Platen ф100mm. | Vật cố định khác Cố định uốn cong. |
Vít bóng Vít bóng chính xác | |
Động cơ và giảm tốc Động cơ servo TECO AC | Động cơ servo AC Panasonic |
Hệ thống kiểm soát thử nghiệm | Không bắt buộc |
cảm biến Cảm biến tải chính xác cao | Cảm biến tải của US Celtron Spoke |
Bộ điều khiển LCD. | Chạm màn trưng bày |
LCD.Bộ điều khiển Functio.n Tính năng
1. Hiệu chỉnh tự động: Hệ thống có thể tự động nhận ra độ chính xác của giá trị hiệu chuẩn.
2. Sau khi mẫu bị hỏng, tự động dừng lại.
3. Hiển thị tự động: Lực thử hiển thị thời gian thực, tốc độ chuyển vị, tốc độ thử nghiệm, giá trị cao nhất, trạng thái thử nghiệm trên một màn hình LCD.
4. Tự động trả về: chùm tia tự động trở lại vị trí ban đầu khi thử nghiệm kết thúc.
5. Phản tác phân tích: Mẫu sau gãy xương, dầm tự động ngừng di chuyển
6. Bảo vệ giới hạn: Kiểm soát chương trình và bảo vệ giới hạn cơ học.
7. Bảo vệ quá tải: Khi quá 3 ~ 5% thiết bị tải định mức tự động ngừng hoạt động.
số 8. Tính toán tự động: Khu vực tính toán tự động sau đường kính mẫu đầu vào (vòng); Chiều rộng, độ dày (phẳng), đo mẫu ect.
