DVK-1XYZ / DVK-1XY
EBP INSTRUMENTS
Thượng Hải, Thâm Quyến, Ninh Ba
60 bộ
TT trước
1 bộ
Các tính năng chính:
1) Quy trình kiểm tra Tự động tải, Dân và Phát hành.
2) Tập trung và đọc tự động
3) Auto-Turret 2 Inventers + 4 Mục tiêu
4) Chuyển đổi độ cứng tự động, từ HV hoặc HK đến Rockwell, Brinell, v.v.
5) Đọc trực tiếp Vickers - Giá trị Knoop trên Thị kính kỹ thuật số được cài đặt mã hoá.
6) Bàn làm việc XY cơ giới / thủ công, kiểm soát hỗ trợ bằng máy tính và hướng dẫn sử dụng.
7) PC / Máy tính để bàn tích hợp với Windows mới nhất hệ thống, với biện pháp tự động và chế độ đo thủ công dưới dạng tùy chọn.
số 8) Tự động tạo báo cáo thử nghiệm trong định dạng Word / Excel / PDF như tùy chọn.
9) Hoàn toàn tự động, nhấp vào Bắt đầu Máy tự động lấy nét tự động, kiểm tra và đo lường tự động.
Chức năng chính:

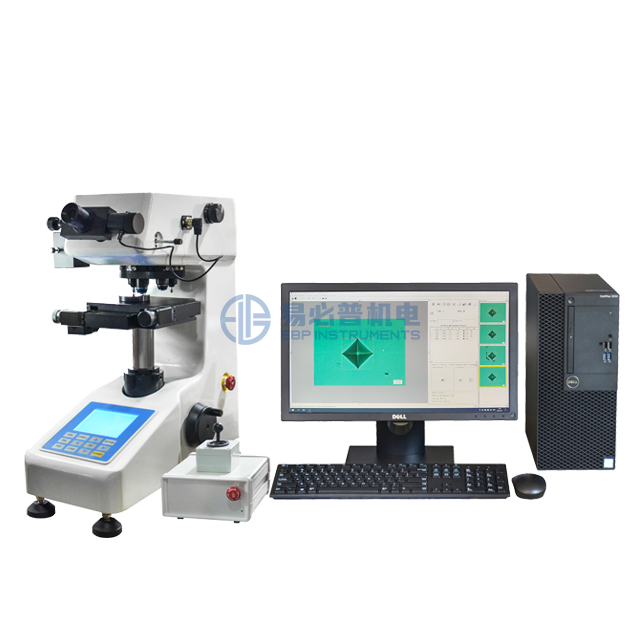

DVK-1XYZ. Micro vickers kỹ thuật số tự động và knoop. Máy kiểm tra độ cứng là một sản phẩm công nghệ cao và mới kết hợp các tính năng quang học, cơ khí và điện. Với vẻ ngoài mới lạ và dễ chịu, cấu trúc bên trong chủ yếu được thực hiện bởi các bộ phận bằng thép không gỉ, có hiệu suất tốt hơn. Nó thông qua một loại cơ chế tháp pháo tự động mới, được trang bị cả máy vi mô và đầu đốt Knoop. Hai người thụt này áp dụng thiết bị căn chỉnh độc lập, đảm bảo rằng thụt lề Vickers và Knoop ở cùng một vị trí trung tâm. Nó có thể trực tiếp hiển thị chế độ kiểm tra, lực kiểm tra, độ dài thụt lề, thời gian dừng, số kiểm tra, thang chuyển đổi, ngày và giờ trên màn hình lớn. Miễn là nhấn nút thị kính sau khi đo độ dài thụt lề, nó có thể tự động có giá trị độ cứng và hiển thị trên màn hình. Với chức năng báo động giới hạn lên và xuống, kết quả kiểm tra có thể được lưu để kiểm tra hoặc được in ra bởi máy in tích hợp và với giao diện RS232 để kết nối với máy tính. Nó có thể sử dụng máy in knoop tùy chọn để đo độ cứng knoop. Và nó có thể được trang bị thiết bị đo video LCD và hệ thống đo tự động hình ảnh CCD.
Phạm vi ứng dụng:
Thích hợp cho kim loại màu, kim loại màu, phần mỏng, lớp phủ, kim loại ply; Kính, gốm sứ, mã não, đá quý, phần nhựa mỏng, v.v .; kiểm tra độ cứng như trên độ sâu và hình thang của các lớp cacbonized và các lớp cứng.
Thông số kỹ thuật:
Người mẫu | DVK-1XY. | DVK-1XYZ. | |
Trục z (tập trung) | Thủ công | Tự động | |
Lực lượng thử nghiệm | gf. | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf | |
N | 0,098N, 0,246N, 0,49N, 0,98N, 1,96N, 2,94N, 4,90N, 9,80N | ||
Phạm vi kiểm tra | 1HV ~ 2967HV. | ||
Chê độ kiểm tra | Hv / hk. | ||
Đang tải phương thức | Tự động (Đang tải / DWELL / Dỡ) | ||
Quy mô chuyển đổi. | HV, HK, HRA, HRB, HRC, HRD, HRR, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW | ||
Đầu ra dữ liệu. | Máy in tích hợp, giao diện RS232, báo cáo Word hoặc Excel với biểu đồ đường cong | ||
Độ cứng đọc. | Hiển thị thụt lề và tự động đo trên PC | ||
Khách quan | 10×(Quan sát), 20×(Đo lường), 40×(Đo HV), 40×(Biện pháp hk) | ||
Thị kính | 10× | ||
Tổng phóng đại | 100× , 200.×, 400.× , 400.× | ||
Nghị quyết | 0,03μm, 0,015μm. | ||
Thời gian chờ | 0 ~ 95s. | ||
Nguồn sáng | Đèn halogen | ||
Bảng thử nghiệm X-Y | Kích thước: 110 × 110mm; Du lịch: 50 × 50mm; Độ phân giải: 0,002mm. | ||
Tối đa. Chiều cao của mẫu vật | 90mm. | ||
Họng | 120mm. | ||
Nguồn cấp | AC220V, 50Hz. | ||
Thực hiện tiêu chuẩn. | ISO 6507, ASTM E384, JIS Z2244, GB / T 4340.2 | ||
Kích thước | 495 × 305 × 550mm, kích thước đóng gói: 600 × 360 × 800mm | ||
Trọng lượng | Trọng lượng tịnh: 35kg, tổng trọng lượng: 44kg | ||
Chức năng phần mềm:
Liên kết hệ thống: Thông qua giao diện giao tiếp, nó nhận ra mối liên kết giữa hệ thống và máy kiểm tra độ cứng.
Liên kết áp suất: Khi chuyển đổi lực kiểm tra, hệ thống nhận thức lấy lực thử nghiệm thay đổi và hiển thị trong thời gian thực.
Liên kết tháp pháo:Phần mềm kiểm soát việc dịch chuyển giữa mục tiêu và bên trong không có điều khiển thủ công.
Mối liên kết đo lường: Phần mềm kiểm soát tháp pháo, tải và trực tiếp đọc giá trị độ cứng Vickers.
Thu nhận ảnh: Hiển thị thời gian thực của hình ảnh cứng, lưu trữ và hình ảnh in.
Đo tự động: Tự động tìm bốn đỉnh thụt với tốc độ nhanh và dữ liệu chính xác, có nhiều thuật toán chuyên nghiệp để phù hợp với các thụt khác nhau. Nó liên tục và các biện pháp ngay lập tức ở tọa độ cụ thể một khi tải.
Tìm kiếm điểm tự động: Hệ thống sẽ tự động tìm các đỉnh tốt nhất gần bốn đỉnh của thụt, làm giảm đáng kể lỗi của con người.
Đo chéo:Nhấp vào góc trên cùng bên trái và bên phải của thụt lề, bạn có thể đọc giá trị độ cứng.
Đo bốn điểm: Nhấp vào bốn điểm của vết lõm và bạn có thể đọc giá trị độ cứng.
Chuyển đổi độ cứng:Theo tiêu chuẩn quốc gia, tự động chuyển đổi giá trị độ cứng giữa Brinell, Rockwell, Vickers, Knoop, màn hình thời gian thực.
Báo cáo đồ họa:Tự động ghi dữ liệu đo lường, tạo ra các đường cong độ sâu độ sâu, tiết kiệm hoặc in các đường cong độ sâu độ cứng và tất cả các phép đo thụt. Lưu hoặc in hình ảnh thụt lề và giá trị độ cứng thụt thụt hiện tại. Tất cả các báo cáo được lưu trong tệp Word.
Kết quả thống kê: Xuất ra nhiều kết quả thụt được đo bằng Excel và tự động đếm số đo, giá trị tối đa, giá trị tối thiểu, giá trị trung bình, phương sai, v.v. của độ cứng.
Kiểm soát liên kết: Thông qua giao diện giao tiếp, hệ thống nhận thức các thay đổi lực thử nghiệm, kiểm soát tháp pháo và trực tiếp đọc.
Tự động chuyển vị:Được trang bị bảng kiểm tra tự động x-y chính xác cao.
Nhận dạng tự động:Công nghệ nhận dạng tự động thụt đầu dòng hàng đầu, đọc giá trị D1 / D2 và HV trong 0,3 giây.
Hiệu suất ổn định:Sự thụt cột của đánh bóng không gương, ánh sáng không đồng đều, không phải ở trung tâm có thể được đọc tự động.
Các chức năng mạnh mẽ: Chẳng hạn như đọc thủ công, đọc tự động, chuyển đổi độ cứng, đường cong độ cứng, hình ảnh thụt lề, hình ảnh và báo cáo văn bản.
Dễ sử dụng:Thông qua hiệu chuẩn khối độ cứng, phù hợp với người dùng ' thói quen. Nó có thể được sử dụng bình thường với đào tạo nửa ngày.
Đọc tự động: Thuật toán ban đầu của việc đọc tự động để tự động đọc nhiều loại vết lõm với tốc độ nhanh và độ chính xác cao.
Độ lặp lại tốt:Nó đang đọc tự động với độ lặp lại cao và có thể đáp ứng yêu cầu của người dùng chuyên nghiệp.
Quét tự động:Có thể tự động quét cạnh mẫu và hình dạng.
Di chuyển trục Z và tự động lấy nét:Nhấp vào nút lấy nét tự động và hệ thống sẽ bắt đầu lấy nét tự động.
Bảng kê hàng hóa:
Tên | Qty. | Tên | Qty. |
Dụng cụ chính cơ thể. | 1 bộ | 10×Thị kính đo kỹ thuật số. | 1 PC. |
Diamond Micro Vickers Indenter | 1 PC. | Diamond Knoop Indeter. | 1 PC. |
10×, 20.×, 40.×, 40.× Khách quan | 4 chiếc | Weights | 7 chiếc |
Dây cáp điện | 1 PC. | Bảng thử nghiệm chéo cơ giới | 1 PC. |
Bảng thử nghiệm mẫu mỏng | 1 PC. | Bảng kiểm tra kẹp phẳng | 1 PC. |
Bảng kiểm tra kẹp sợi | 1 PC. | Mức độ | 1 PC. |
Vít điều chỉnh ngang | 4 chiếc | Đèn halogen 12V, 15 ~ 20W | 1 PC. |
Cầu chì 1a. | 2 chiếc | Cái vặn vít | 1 PC. |
Phán lê lục giác bên trong | 1 PC. | Bộ lọc màu | 1 PC. |
Tấm hấp thụ nhựa | 1 PC. | Khối cứng 400 ~ 500 HV0.2 | 1 PC. |
Khối cứng 700 ~ 800 HV1 | 1 PC. | Khối cứng 700 ~ 800 HK1 | 1 PC. |
Máy tính | 1 bộ | Máy in phun | 1 bộ |
Phần mềm đo độ cứng HV-HK chuyên nghiệp | 1 PC. | Camera CCD. | 1 PC. |
Che bụi | 1 PC. | Hướng dẫn sử dụng Hướng dẫn | 1copy. |
