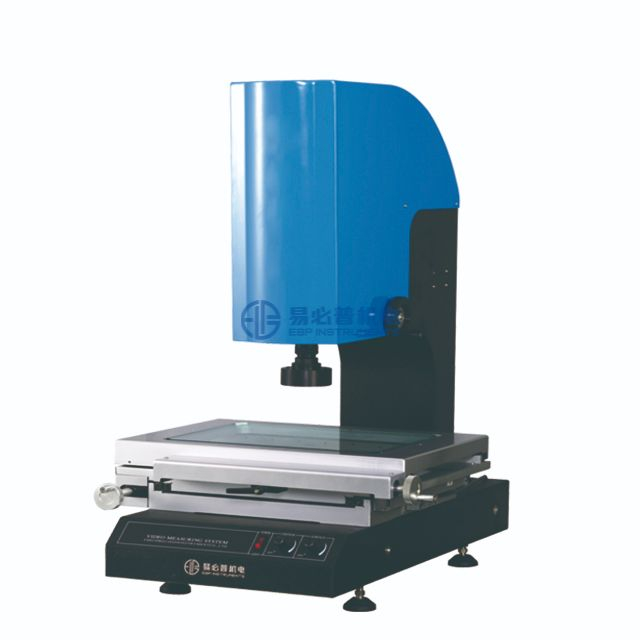

Máy đo video hệ thống chính xác cao EVM-B VMM để kiểm soát chất lượng

I. Cách sử dụng

1.1  Dòng EVM-B là Hệ thống đo video thủ công loại nâng cao được phát triển bởi EBP INSTRUMENTS.

1.2  Nó đã được sử dụng rộng rãi trong máy móc, điện tử, hàng không vũ trụ, ô tô, quân sự, khuôn mẫu và các ngành công nghiệp khác để đo lường chính xác.

1.3  Nó có thể đo điểm, đường thẳng, hình tròn, hình cung và hình bầu dục, hình chữ nhật và cải thiện độ chính xác với chức năng định vị đa điểm.

1.4  Về mặt đo lường, máy có thể kiểm tra và đo kích thước chiều rộng, chiều dài, chiều cao, độ dày, đường kính, góc nghiêng, độ thẳng, độ phẳng, độ vuông góc, độ tròn, độ đồng trục, v.v.

1.5  Sự kết hợp các phép đo, kết cấu tâm và giao điểm của kết cấu, điểm giữa của công trình, kết cấu đường, kết cấu tròn và quan điểm kết cấu.

Tính năng:

1. Sử dụng bảng điều khiển dữ liệu giao diện USB, tương thích với máy tính xách tay sử dụng.

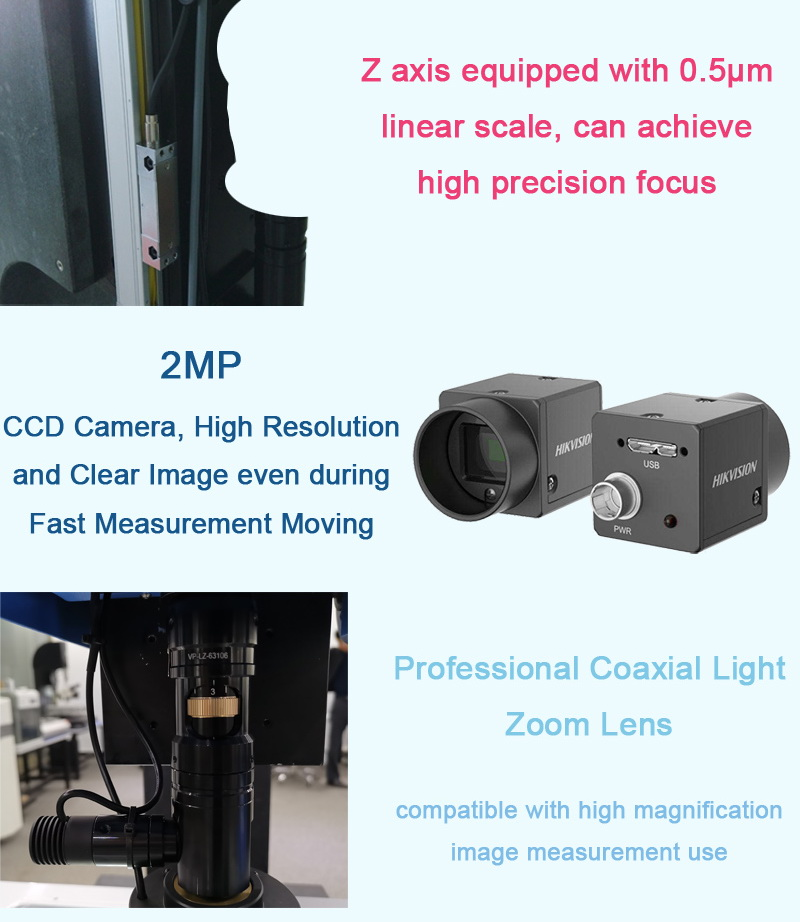

2. Kết hợp với ống kính zoom ánh sáng đồng trục, tương thích với việc sử dụng phép đo hình ảnh có độ phóng đại cao.

3. Nó sử dụng camera màu 2MP, độ phân giải màn hình cao, hình ảnh rõ nét hơn.

4. Chân và cột đá granit loại 00, độ ổn định cao.

5. Dữ liệu đo lường có thể được chuyển đổi trực tiếp thành tệp AutoCAD và tạo thành một vòng tròn làm việc đầy đủ. Dữ liệu đo cũng có thể được xuất dưới dạng Excel, Word để tạo báo cáo phân tích thống kê.

Thông số kỹ thuật:

* Tất cả dữ liệu được kiểm tra theo Tiêu chuẩn ISO 10360-7-2011.

 L là chiều dài đo được (đơn vị: mm)

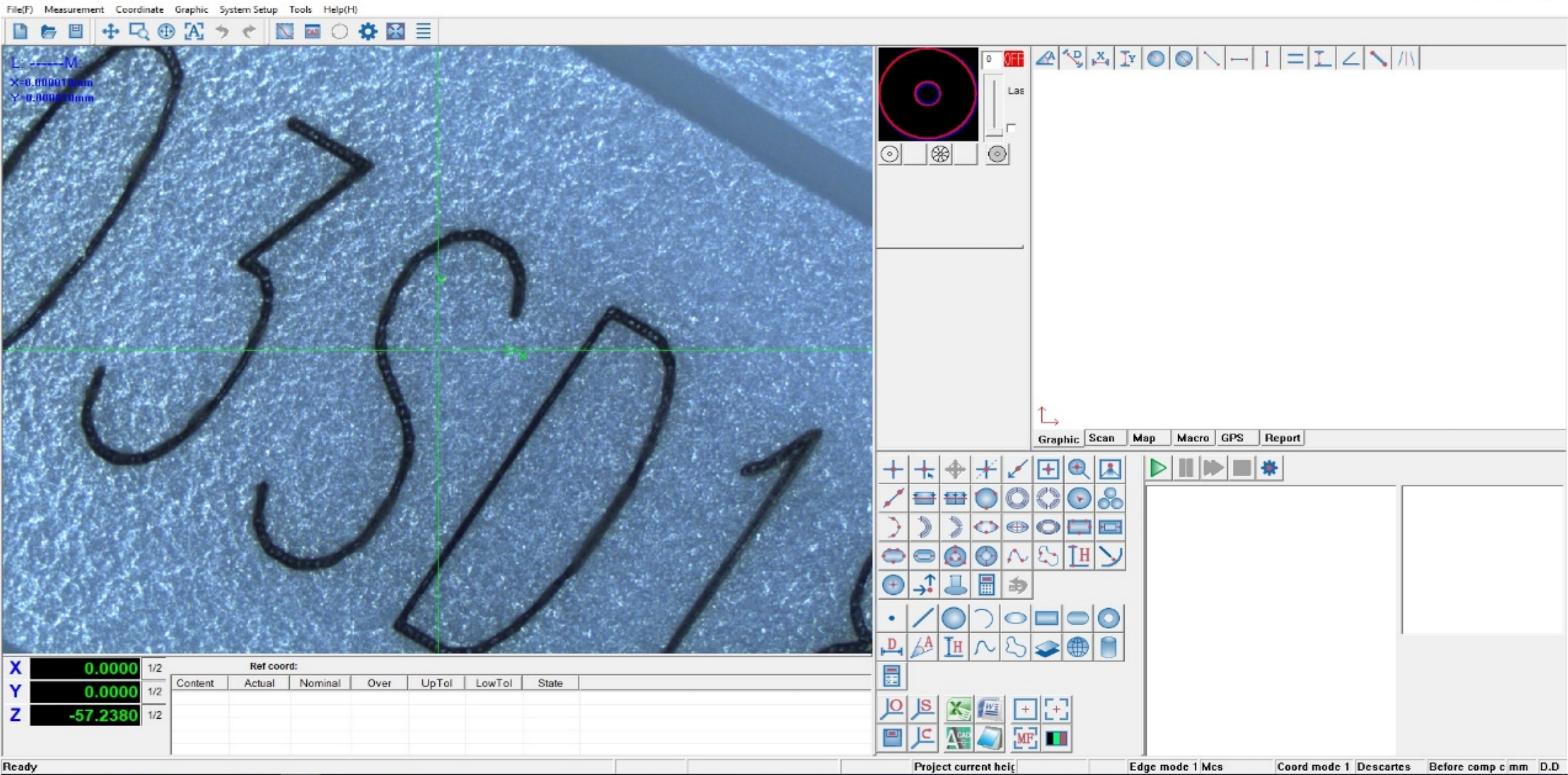

Phần mềm đo lường:

Với giao diện người dùng thân thiện với người dùng, các chức năng mạnh mẽ, nó cho phép người dùng đạt được phép đo hình học nhanh chóng và chính xác.

1)  Đo 2 chiều: đo chiều cao, chiều rộng, chiều dài, hai cạnh của góc, góc côn, đường kính của hình trụ, vát cạnh, độ thẳng, độ tròn, độ trụ, độ vuông góc, độ song song, v.v.

2)  Tối đa. và Min. Giới hạn: có thể đặt tối đa. và tối thiểu. giới hạn, khi kích thước thực tế của sản phẩm nằm ngoài phạm vi, dữ liệu đo tương ứng sẽ có cảnh báo trên nền đỏ.

3)  Kỹ thuật đảo ngược: phần mềm vẽ đồ họa đo lường, có thể nhập trực tiếp vào AutoCAD, cũng có thể lưu dưới dạng DXF, dwg. các tập tin (có thể là một máy quét nhanh, nhanh hơn hai lần so với tốc độ chung của phần mềm).

4)  Đầu ra hình ảnh: kết quả đo hoặc quan sát có thể được lưu dưới dạng hình ảnh ở nhiều định dạng khác nhau như BMP, Jpg.

5)  Pixel phụ thời gian thực để tìm ra điểm: pixel phụ đầu tiên, công nghệ xử lý hình ảnh tiên tiến trong ngành đo lường video, cải thiện đáng kể độ chính xác đo và hiệu quả đo của pixel, so với phần mềm tương tự, tiết kiệm ít nhất 3/5 thời gian, cải thiện độ chính xác hơn 2 lần (trong cùng độ phóng đại quang học).

5)  Chức năng vẽ vector: hình ảnh hoặc phông chữ có thể được phóng to hoặc thu nhỏ liên tục.

6)  Các phép đo bản đồ: có thể chụp và tạo thành một bức tranh hoàn chỉnh về phôi lớn và có thể trực tiếp thực hiện phép đo trên biểu đồ.

6)  Dòng lệnh: trực tiếp tạo dòng lệnh, nhập thông tin tọa độ để tạo điểm, đường, vòng tròn, cung, đáp ứng các nhu cầu đặc biệt của phép đo ảo.

7)  Dung sai vị trí đường: độ tròn, độ thẳng, độ song song, độ vuông góc, độ đồng tâm, v.v.

8)  Chức năng đo kích thước: bán kính, đường kính, kích thước góc, kích thước tuyến tính, chú thích căn chỉnh, chú thích văn bản, nhãn tọa độ.

9)  Chức năng đo tự động: tự động tìm đường thẳng, tự động tìm đường thẳng đa vùng, vòng tròn cl2ck vòng tròn, vòng cung tự động đa vùng.

10)  Chức năng báo cáo: kết quả đo có thể được chuyển đổi trực tiếp sang EXCEL, WORD, CAD.

11)  Ngôn ngữ: hỗ trợ tiếng Trung, tiếng Anh, tiếng Hàn và tiếng Nhật, tiếng Nga.
