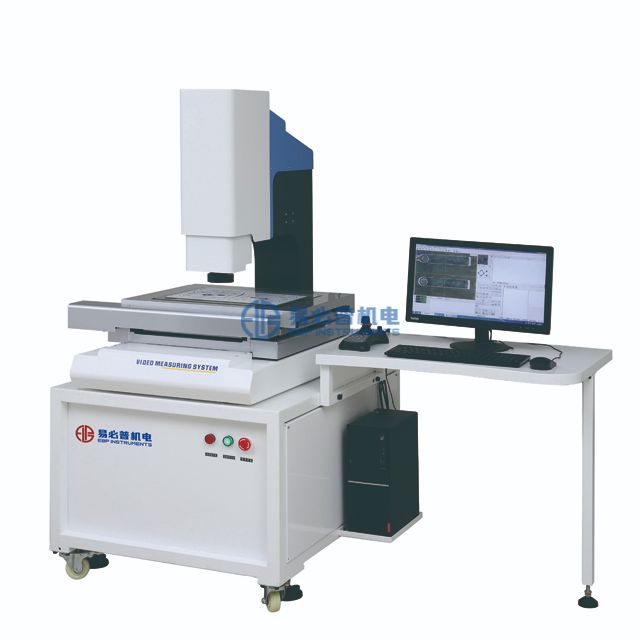

Hệ thống máy đo video EVM-CNC | Đo thị lực VMM tự động

1. Ứng dụng:

Dòng EVM-CNC là một loại Hệ thống đo video CNC phổ biến được phát triển bởi EBP Instruments. Nó đã được ứng dụng rộng rãi trong máy móc, điện tử, hàng không vũ trụ, ô tô, quân sự, khuôn mẫu và các ngành công nghiệp khác để đo lường tự động chính xác.

Được thiết kế để đo lường chính xác nhanh chóng và kiểm tra hàng loạt trong máy móc, điện tử, khuôn mẫu, v.v.

1. Để đo điểm, đường, hình tròn, hình cung và hình bầu dục, hình chữ nhật và nâng cao độ chính xác với chức năng định vị đa điểm với khả năng quan sát rõ ràng.

2. Đo tọa độ, dịch và tọa độ thẳng ra.

3. Đưa dữ liệu đo trực tiếp vào bản vẽ AutoCAD

4. Ghi lại chương trình người dùng, chỉnh sửa và thực hiện lệnh.

5. Về mặt đo lường, máy có thể kiểm tra chiều rộng, chiều dài, chiều cao, độ dày, độ thẳng, độ phẳng, độ vuông góc, độ tròn, độ đồng trục, v.v.

6. Máy có thể kiểm tra sản phẩm như sau:

1) Máy móc: tấm, khuôn & khuôn, bánh răng, các bộ phận quay như vòng bi, trục.

2) Điện tử: tấm điện thoại và máy tính bảng, PCB, bộ phận đồng hồ, v.v.

3) Nhựa: tấm camera điện thoại di động, vỏ, khung bezel mặt trước, tấm trượt, v.v.

2. Tính năng:

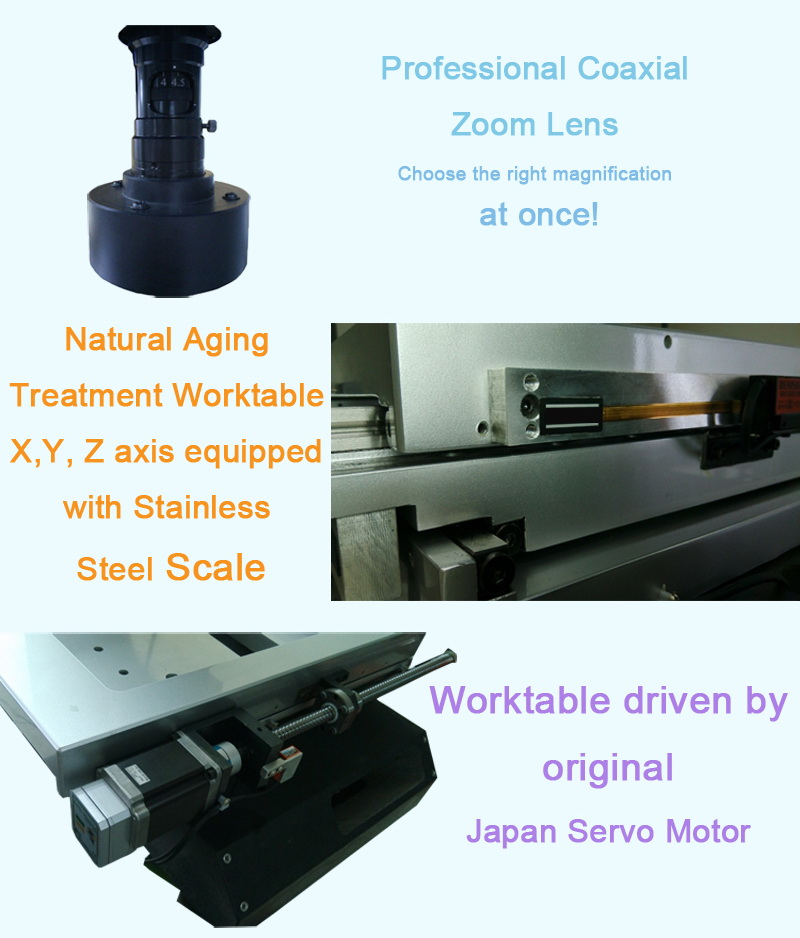

2.1. Điều khiển chuyển động vòng kín kép thực hiện chuyển động chính xác ở mức micron

2.2.   8 nguồn sáng bề mặt LED khu vực

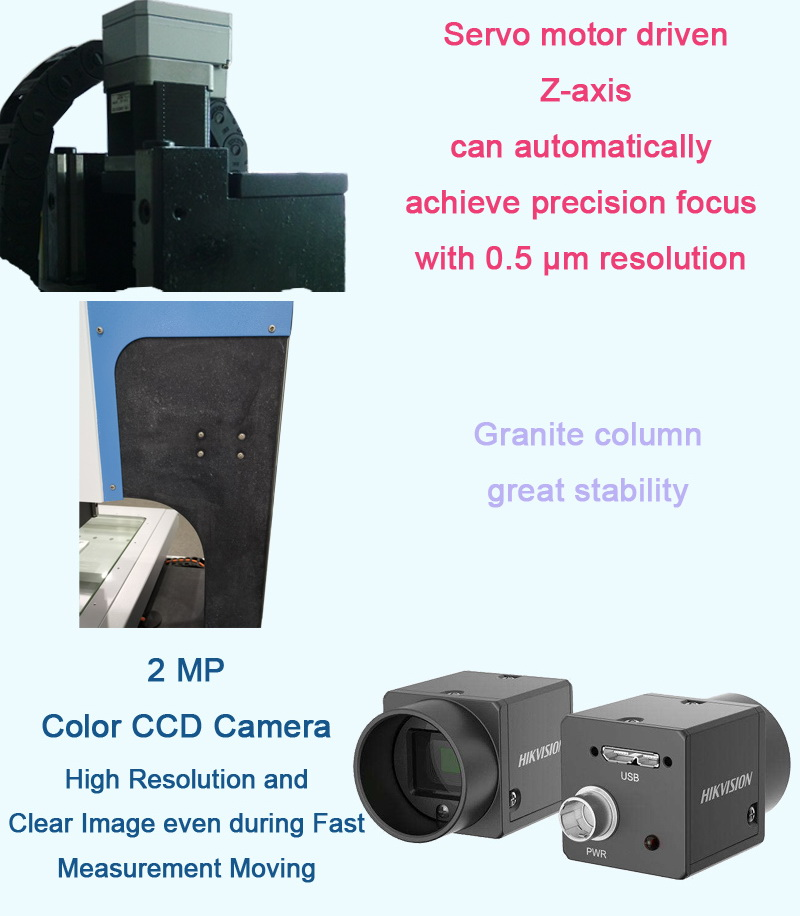

2.3. Đế, cột bằng đá granit JINANQING cấp 00, độ ổn định cao

2.4. Phần mềm CNC cụ thể có hiệu quả đo lường tuyệt vời.

3. Thông số kỹ thuật:

* Tất cả dữ liệu được kiểm tra theo Tiêu chuẩn ISO 10360-7-2011

 L là chiều dài đo được (đơn vị: mm)

 Thông số kỹ thuật có thể thay đổi mà không cần thông báo

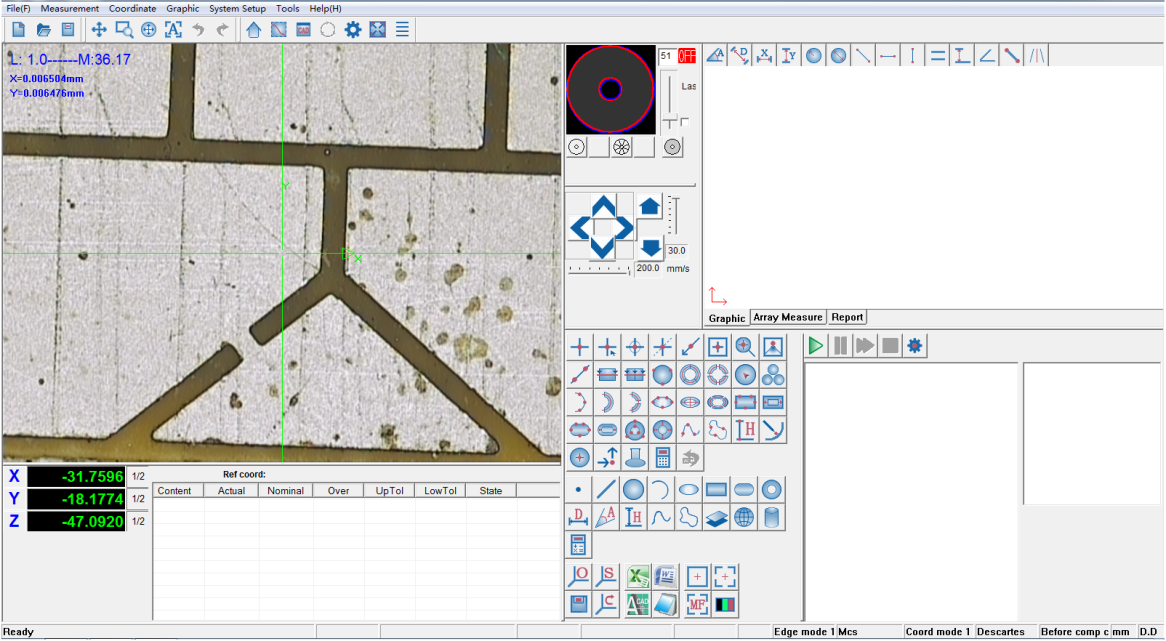

Hệ thống phần mềm đo lường:

Với giao diện người dùng thân thiện với người dùng, các chức năng mạnh mẽ, nó cho phép người dùng đạt được phép đo hình học nhanh chóng và chính xác.
1. Đo 2D và 3D: có thể đo chiều cao, chiều rộng, chiều dài, cả hai cạnh của góc, góc côn, đường kính, vát cạnh, độ thẳng, độ phẳng, độ tròn, hình trụ, độ vuông góc, độ song song, độ nghiêng, v.v.

2. Tự động lấy nét: có thể tự động tìm điểm rõ ràng nhất khi lấy nét ở trục Z.
3. Đo lập trình CNC: người dùng có thể đặt tham số nhấp chuột, tự động đo theo nhu cầu của họ (đo hàng loạt, nâng cao hiệu quả và tiết kiệm thời gian)
4. Tối đa. và Min. Giới hạn: có thể đặt tối đa. và tối thiểu. giới hạn, khi kích thước thực tế của sản phẩm nằm ngoài phạm vi, dữ liệu đo tương ứng sẽ có cảnh báo trên nền đỏ.
5. Reverse Engineering: phần mềm vẽ đồ họa đo lường, có thể nhập trực tiếp vào AutoCAD, cũng có thể lưu dưới dạng DXF, dwg. tập tin (có thể là một máy quét nhanh, nhanh hơn hai lần so với tốc độ phần mềm chung).
6. Đầu ra hình ảnh: kết quả đo hoặc quan sát có thể được lưu dưới dạng hình ảnh ở nhiều định dạng khác nhau như BMP, Jpg.
7. Pixel phụ thời gian thực để tìm ra điểm: pixel phụ đầu tiên, công nghệ xử lý hình ảnh tiên tiến trong ngành đo lường video, cải thiện đáng kể độ chính xác đo và hiệu quả đo của pixel, so với phần mềm tương tự, tiết kiệm ít nhất 3/5 thời gian, cải thiện độ chính xác hơn 2 lần (trong cùng độ phóng đại quang học).
8. Chức năng vẽ vector: hình ảnh hoặc phông chữ có thể được phóng to hoặc thu nhỏ liên tục.
9. Bản đồ đo: có thể chụp và tạo thành một bức tranh hoàn chỉnh về phôi lớn và đo trực tiếp trên biểu đồ.

10. Dòng lệnh: trực tiếp tạo dòng lệnh, nhập thông tin tọa độ để tạo điểm, đường, vòng tròn, cung, đáp ứng các nhu cầu đặc biệt của phép đo ảo.
11. Dung sai vị trí đường: độ tròn, độ thẳng, độ song song, độ vuông góc, độ đồng tâm, v.v.

12. Chức năng đo kích thước: bán kính, đường kính, góc, kích thước tuyến tính, chú thích căn chỉnh, chú thích văn bản, v.v.
13. Chức năng đo tự động: tự động tìm đường thẳng, đa vùng, nhấp vào vòng tròn marquee tròn, vòng cung tự động tròn đa vùng.
14. Phân tích thống kê SPC: CA, CP, CPK và DRL, DRR, DR, MAX, MIN, AVG, RANGE, STD có thể được tính toán và có thể vẽ sơ đồ XR, biểu đồ đường, biểu đồ thanh, v.v.
15. dữ liệu Báo cáo: kết quả đo có thể được chuyển đổi trực tiếp sang EXCEL, Word, CAD.

16. Ngôn ngữ: hỗ trợ tiếng Trung, tiếng Anh, v.v.
