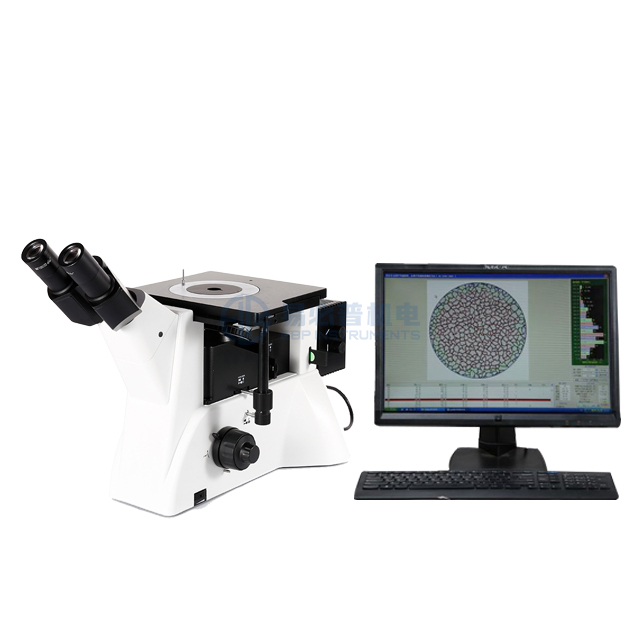

Kính hiển vi quan sát cấu trúc kim loại ba mắt đảo ngược 50X - 1000X

Phóng đại 50x - 1000x;
Camera 5/12/20 triệu pixel Sony Chip có sẵn;
Loại trinocular đảo ngược với cổng nhiếp ảnh, có thể làm việc với hệ thống camera và phần mềm;
Giai đoạn cơ khí chính xác, phạm vi di chuyển: 30mmx30mm;
Hệ thống chiếu sáng halogen 6V 30W, độ sáng có thể điều chỉnh.
Tình trạng sẵn có:
  • E-500a.
  • EBP INSTRUMENTS
  • Thượng Hải, Trung Quốc
  • 300 bộ mỗi tháng
  • T / T trước
  • 1 bộ

Giới thiệu:

Kính hiển vi luyện kim đảo ngược 50x-1000x E-500A được trang bị hệ thống quang học UIS và thiết kế chức năng mô-đun hóa tuyệt vời để cập nhật hệ thống cực kỳ và đạt được sự phân cực, quan sát trường tối.

Cơ thể khung chính nhỏ gọn và ổn định là hiện thân cho khả năng chống sốc. Thiết kế công thái học lý tưởng được thông qua trong đơn vị này và có hoạt động dễ dàng hơn và không gian rộng hơn. Đây là nhạc cụ quang lý tưởng để quan sát vi mô trong cấu trúc kim loại và hình thái bề mặt. Nó phù hợp để nghiên cứu về chứng luyện kim loại, khoáng vật học, kỹ thuật chính xác, v.v.



Thông số kỹ thuật:


Người mẫu

E-500a.

Thị kính

10 lần thị kính kế hoạch thực địa và số điểm xem là φ22mm,

Giao diện thị kính là ф30mm

Mục tiêu trường sáng

PL L5X / 0.12                   Khoảng cách làm việc: 9,70 mm

PL L10X / 0,25               Khoảng cách làm việc: 20,2 mm

PL L20X / 0,40               Khoảng cách làm việc: 8,80 mm

PL L50X / 0,70               Khoảng cách làm việc: 3,68 mm

PL L100X / 0.85 (khô)     Khoảng cách làm việc: 0,40 mm

Mũi

Quintuple. / Năm lỗ (mang bóng lùi bên trong)

Ống kính

Ống nhị dạng bản lề, với một góc quan sát 45 °,

và một khoảng cách học sinh 53-75mm

Hệ thống tập trung

Coaxial Counts / Fine Focus, có khả năng điều chỉnh độ căng và dừng phân chia mức độ tập trung tốt tối thiểu là 2μm

Sân khấu

Giai đoạn cơ khí Kích thước tổng thể: 242mmx200mm và phạm vi di chuyển: 30 mmx30mm.

Kích thước sân khấu quay và có thể xoay: Đo tối đa là ф130mm và khẩu độ rõ ràng tối thiểu là ít hơn Ф12mm.

Chiếu sáng

6V. 30W halogen và độ sáng cho phép kiểm soát.

Diaphragm trường tích hợp, màng chắn khẩu độ và phân cực loại kéo.

Được trang bị kính mờ và bộ lọc

Bộ phân cực

Máy phân tích có thể xoay và cả phân cực và phân tích có thể di chuyển đường dẫn ánh sáng

Lọc

Xanh lam, xanh lá cây, vàng

Môi trường hoạt động

l Trong nhà

l Độ cao: tối đa 2000m.

l Nhiệt độ: 5oC -40oC (41 -104 ℉)

l Độ ẩm: 80% cho 31oC (88)

               70% cho 34oC (93)

               60% cho 37oC (99 ℉)

               50% cho 40oC (104 ℉)

l Ô nhiễm: 2 (Tham khảo IEC664)

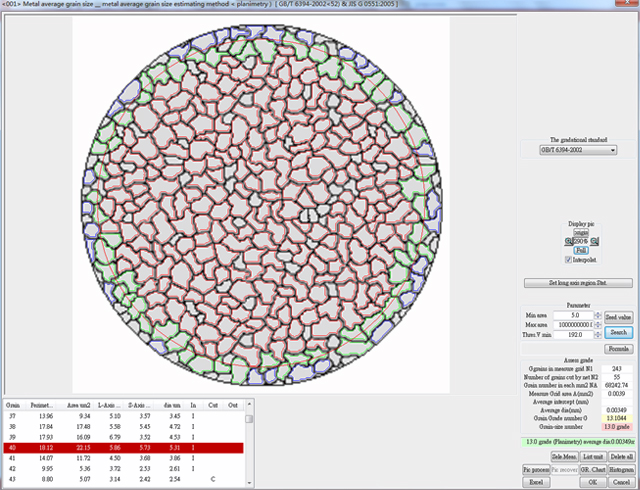

Metallography phần mềm kính hiển vi


Phần mềm này có thể được sử dụng với nhiều loại kính hiển vi bằng kim loại để hoàn thành việc thu thập hình ảnh kim loại, xử lý, phân tích, tạo báo cáo và các chức năng khác; Cũng phải xem thư viện, đo hình học, in gấp cố định, khâu hình ảnh, độ tương phản hình ảnh, confocal), bản đồ ánh sáng ba chiều và các chức năng khác. So với phương pháp thủ công truyền thống, phần mềm mẫu để phân tích hình ảnh kim loại, với các ưu điểm sau:

Lưu hệ thống camera phòng tối truyền thống, trực tiếp với máy ảnh kỹ thuật số để chụp ảnh, ảnh có thể được lưu hoặc in.

Có thể được so sánh trên bản đồ máy tính và truy vấn tiêu chuẩn, không đọc sách tiêu chuẩn.

có thể tự động nhanh chóng và chính xác tính toán các loại cấu trúc vi mô của chu vi, diện tích, trục dài, trục ngắn, đường kính vòng tròn tương đương,

Tỷ lệ khung hình, tỷ lệ phần trăm diện tích và các tham số hình dạng hình học khác, so với phương thức tính toán thủ công trước đó đã được cải thiện rất nhiều.

Các tiêu chuẩn kim loại định lượng có thể được áp dụng để tự động tính toán mức độ, mức độ kết quả cho phép can thiệp của con người.

Có thể tự động tạo báo cáo kiểm tra tài liệu điện tử, báo cáo có thể được lưu dưới dạng Word, Excel, PDF và các tài liệu khác.

Toàn bộ quá trình kiểm tra hoàn tất trên máy tính, để đạt được văn phòng không cần giấy tờ, nâng cao rất nhiều mức độ thông tin doanh nghiệp.


Phân tích kim loại:

Phần mềm bao gồm tám loại chính, hơn 100 tiêu chuẩn kiểm tra (bao gồm GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, JIS, v.v.), hơn 600 mô-đun phân tích hình ảnh kim loại, Các tiêu chuẩn được bảo hiểm là:

thường được sử dụng: bao gồm Kích thước hạt, bao gồm phi kim loại, lớp decarbur hóa, kim loại định lượng, phân tích khu vực pha.

gang thép: Bao gồm sắt dễ uốn, gang xám, phân tích gang than chì.

Thép: Bao gồm thép không gỉ, thép công cụ, tất cả các loại thép carbon, tất cả các loại phân tích thép hợp kim.

Kim loại màu và hợp kim: Bao gồm hợp kim nhôm, hợp kim magiê, hợp kim đồng, phân tích hợp kim titan.

Xe và động cơ: Tất cả các loại phương tiện, bánh răng, phân tích động cơ và phụ kiện.

Tiêu chuẩn ngành công nghiệp điện.

Khác: Có luyện kim bột, giảng dạy kim loại.

ASTM, DIN, JIS và các tiêu chuẩn nước ngoài khác.
