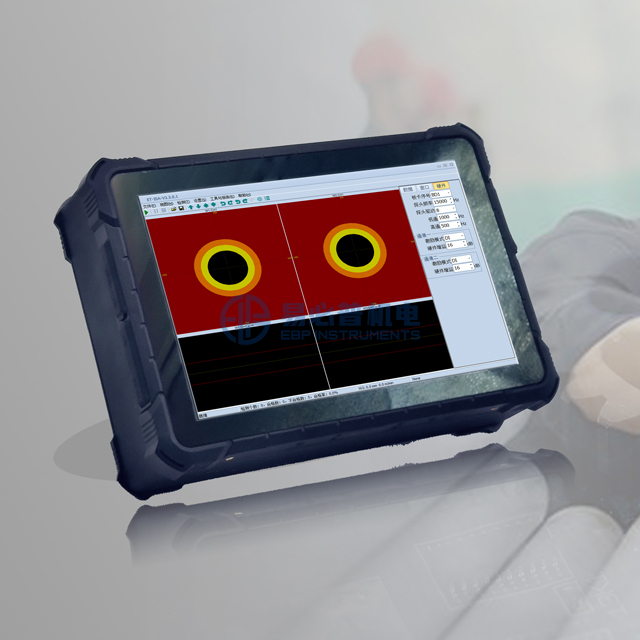

Kiểm tra dòng điện xoáy kỹ thuật số cầm tay để phát hiện khuyết tật trao đổi nhiệt

Đặc trưng:

1) EFD-EC100. Dòng máy dò đa kênh với các tính năng kỹ thuật số, thông minh, tích hợp cao, hệ thống tích hợp kênh 1-8 độc lập (kênh cho tùy chọn Mua) Hệ thống phát hiện hiện tại Eddy.

2)   Có khả năng phát hiện mạnh mẽ, các tính năng thử nghiệm, ổn định tốt, thấp tiếng ồn, trong khi mở rộng một loạt các ứng dụng thực tế. Hệ thống sử dụng công nghệ máy tính tiên tiến nhất, công nghệ xử lý kỹ thuật số DSP, thiết kế nghiên cứu và phát triển công nghệ FPGA. Đồng thời hệ thống có khả năng mở rộng, khả năng mở rộng dữ liệu, nâng cấp phần mềm, bạn có thể kết nối hầu hết các hệ thống tự động hóa của thế giới, dựa trên nền tảng phát hiện hệ thống, tín hiệu phát hiện và dữ liệu có thể đạt được theo nhiều cách để chia sẻ , thu thập dữ liệu, đầu ra, phân tích, lưu trữ, đọc và các chức năng khác trong suốt quá trình xử lý thông minh

3) Tính năng phần mềm mạnh mẽ Lưu thông số, lưu trữ dữ liệu, phân tích báo cáo, thống kê và các chức năng khác.

4) Có thể linh hoạt, tùy biến nhanh các loại đầu dò phát hiện hiệu suất cao, hiệu quả cao (loại điểm, mặt phẳng, hao mòn, hao mòn và các đầu dò khác và máy quét quay).

5) Hoạt động cụ thể là đơn giản, hợp lý, trực quan, cấu hình linh hoạt của các chức năng phát hiện khác nhau.

6) Một tần số rộng hơn có thể phát hiện bất kỳ phôi kim loại rắn.

7) Mô-đun phân loại vật liệu 8 tần số tùy chọn, phần mềm có thể hiển thị giao diện sắp xếp tần số 8 kênh, phần mềm giám sát thống kê phân loại tùy chọn.

8) Hệ thống có thể được sử dụng rộng rãi trong điện hạt nhân, hóa dầu, luyện kim, giảng dạy đại học, tự động hóa, sản xuất phụ tùng ô tô, tất cả các loại phòng thí nghiệm và như vậy.

9) Chuyển đổi nhanh cho tiếng Trung / tiếng Anh, nhưng cũng nhanh chóng tùy chỉnh gói đa ngôn ngữ.

Thông số kỹ thuật

1) Các kênh phát hiện: 1-8 (có thể mở rộng khi cần thiết).

2) Màn hình màu cảm ứng toàn cảm điện dung 10.1 inch.

3) Phạm vi tần số: 5 Hz ~ 12 MHz, có thể điều chỉnh liên tục, tần số có thể lựa chọn độc lập 2-4, đơn vị trộn nhiều;

4) Phạm vi tăng: 0,0dB ~ 99.0dB Có thể điều chỉnh liên tục, Bước: 0,1dB;

5) Tỷ lệ tăng: (X / Y) 0,1 ~ 10.0

6) SNR ≥ 10dB (lên tới 30dB) ;;

7) Xoay pha: 0 ~ 360 ° có thể điều chỉnh liên tục, bước: 1;

8) Cấp thăm dò điều chỉnh (kích thích) Cấp độ: 1 ~ 16 ；

9) Hệ số lọc: 0-30000

10) Phạm vi phát hiện có thể điều chỉnh, đo tối đa: 10 ~ 10000, Bước 1

11) Hệ số khuếch đại phần cứng: 1dB ~ 39,9db, liên tục có thể điều chỉnh, bước: 1dB;

12) Các chế độ kích thích khác nhau: DP / DI; vi phân, tuyệt đối và các đầu dò tùy chỉnh khác nhau có thể được cấu hình.

13) Chức năng báo động bất thường của đầu dò (tùy chọn theo mô hình)

14) Nó có chức năng cân bằng kỹ thuật số nhanh;

15) Chế độ hiển thị của đường liền nét và dòng ẩn linh hoạt và tùy chọn;

16) Hệ số hiển thị ẩn: 1-400;

17) Lọc kỹ thuật số: Low Pass (0HZ-2000HZ) và CAO-PASS (0HZ-2000HZ); Áp dụng Lọc kỹ thuật số duy nhất \"\" để ngăn chặn hiệu quả các tín hiệu nhiễu trường và đảm bảo độ chính xác và độ ổn định của phát hiện;

18) Tính ổn định: 16 giờ ≤ 2dB;

19) Nó có chức năng cắt giảm các tín hiệu cuối và đuôi và kiểm soát hiệu quả vùng mù vào cuối cuối (được hỗ trợ bởi các thiết bị ngoại vi);

20) Thời gian báo thức là 10ms-6000ms;

21) Tỷ lệ đánh giá thiếu là ít hơn 0% và tỷ lệ đánh giá sai nhỏ hơn 1%;

22) Lựa chọn linh hoạt của đồng hồ bên trong và ngoài (tùy chọn);

23) Báo động phần mềm / phần cứng thời gian thực, nhiều chế độ cửa sổ báo động (tròn, hình vuông, hình quạt, tùy chỉnh), với các chức năng báo thức và báo thức trước,;

24) Cài đặt của khu vực báo động pha không bằng và không đối xứng;

25) Các chế độ hiển thị khác nhau: Trở kháng, Cơ sở thời gian, Quét A / B, Sắp xếp 8 tần số, Màn hình 3D Analog (tùy chọn theo mô hình);

26) Nó có thể lưu trữ một số lượng lớn các chương trình và dữ liệu thử nghiệm;

27) Tín hiệu hiện tại xoáy có thể được phát lại và mở rộng để đo biên độ, pha và giá trị kỹ thuật số của khiếm khuyết;

28) Lựa chọn nền tảng hệ thống tọa độ hình chữ nhật và hệ tọa độ cực;

29) Tự động hình thành báo cáo thử nghiệm (bao gồm số lượng phát hiện, nhân viên kiểm tra, tham số kiểm tra, số đủ điều kiện và số không đủ tiêu chuẩn, v.v.) (cần thiết hỗ trợ ngoại vi);

30) Một công tắc khóa giữa các ngôn ngữ hoạt động tiếng Trung và tiếng Anh, mà không cần cài đặt bổ sung hệ điều hành và trợ giúp trực tuyến;

31) Nhiệt độ làm việc: 0oC ~ + 45oC, nhiệt độ lưu trữ: - 20oC ~ + 50oC, độ ẩm tương đối: ≤ 85%;

32) Nó có thể hiển thị sơ đồ phần của đường ống trong dịch vụ, số dòng của ống được kiểm tra và tín hiệu thử nghiệm dòng xoáy (tùy chọn);

33) Bản vẽ đường ống cắt ngang được phân loại để tạo thành sơ đồ phác thảo của thử nghiệm dòng xoáy của đường ống trong dịch vụ (tùy chọn);

34) thống kê phân cấp kết quả kiểm tra (hiển thị bảng và biểu đồ) thuận tiện cho phân tích tích lũy của kết quả kiểm tra (mô-đun tùy chọn);

35) Hệ thống phân tích dữ liệu tùy chọn (tùy chọn);

36) Lịch tự động và hiển thị thời gian;

37) Môi trường làm việc: Cung cấp năng lượng: AC 220 V / 110V; Nhiệt độ làm việc: - 10oC - + 45oC, độ ẩm tương đối: ≤ 85%;

38) Pin có thể hoạt động liên tục trong 6H (tùy thuộc vào môi trường làm việc).

39) Kích thước và trọng lượng bên ngoài: 280 * 190 * 70mm (L * W * H), Trọng lượng: <2,5kg.

Lĩnh vực ứng dụng

Điện hạt nhân, điện, dầu khí, công nghiệp hóa chất, luyện kim và thử nghiệm tại chức khác, giảng dạy tại các trường cao đẳng và đại học, các phòng thí nghiệm khác nhau, thiết bị đặc biệt và các ngành công nghiệp khác.

Chướng dẫn hình thức

◆ Máy chủ: Máy kiểm tra dòng điện kỹ thuật số thông minh đa chức năng

◆ Đầu dò và phụ kiện: Nó có thể được tùy chỉnh theo vật liệu, đặc điểm kỹ thuật và hình dạng của người dùng

◆ Khối thử nghiệm tiêu chuẩn (tùy chọn hoặc tùy chỉnh)

◆ Mô-đun điều khiển tự động (tùy chọn)

◆ Hướng dẫn vận hành: Một bản sao

◆ Thẻ bảo hành: Một bản sao

◆ Danh sách sản phẩm: Một bản sao
