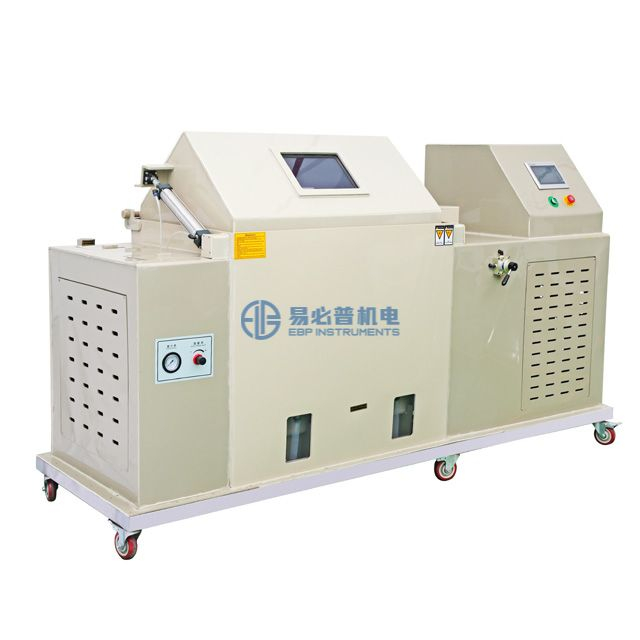

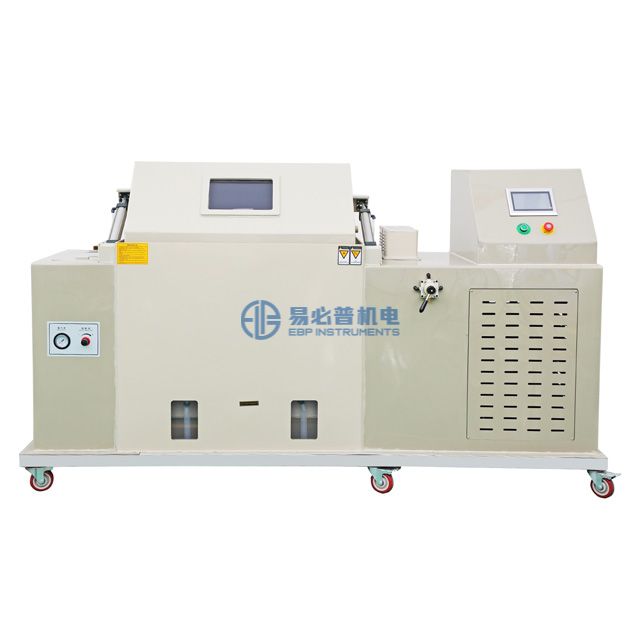

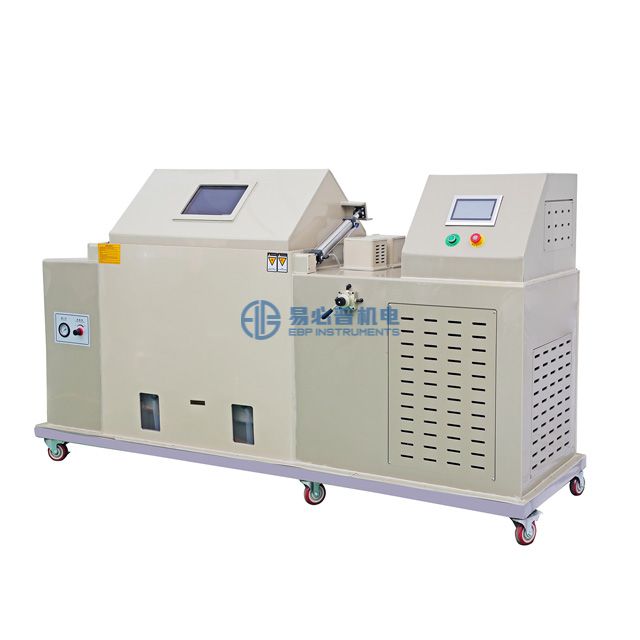

Phòng thử nghiệm phun muối tổng hợp | Máy kiểm tra ăn mòn NSS, CASS & ACSS

Kích thước buồng bên trong

1200 *1000 *700mm (L*W*H),  840L

Không gian làm việc hiệu quả: 120L

Kích thước bên ngoài

2700*1480*1580mm (L*W*H)

Trọng lượng máy

Khoảng 160kg

Khả năng chịu tải tối đa của buồng

Khoảng 100kg

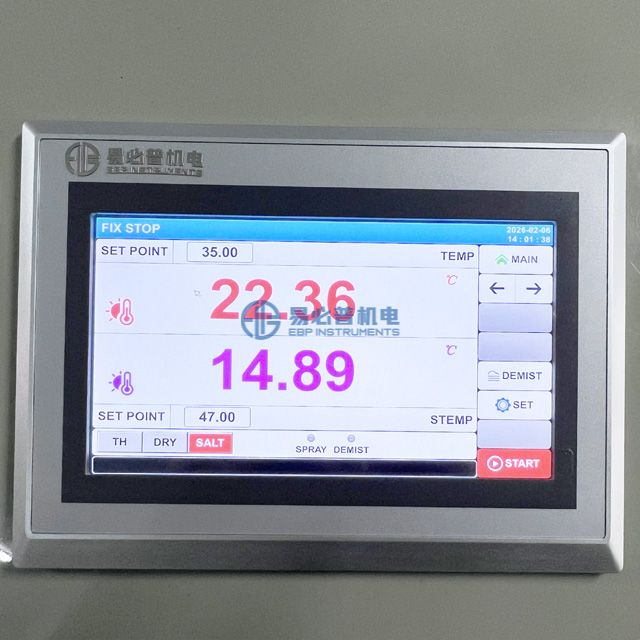

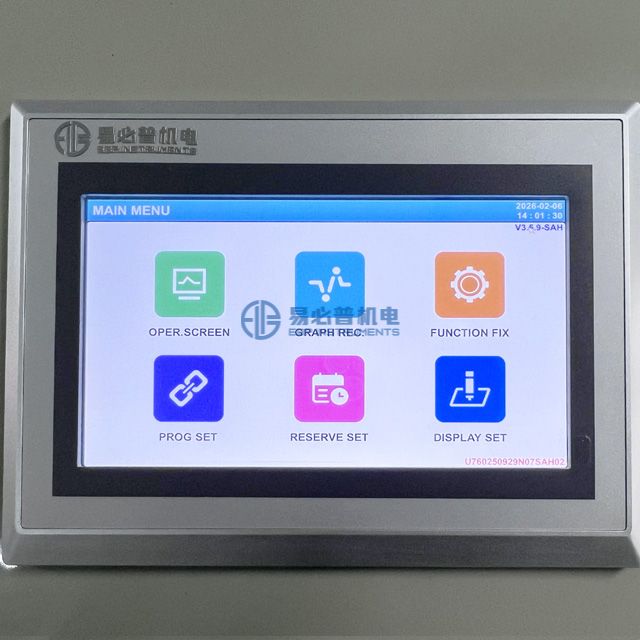

Điều khiển màn hình cảm ứng với chương trình

Màn hình cảm ứng màu 7 '', hỗ trợ tiếng Trung và tiếng Anh;

Nó có thể kiểm soát nhiệt độ và độ ẩm, phun muối và sấy khô.

Có thể đặt chương trình 120 nhóm, mỗi chương trình nhóm có thể đặt 1-99 bước

Độ phân giải màn hình

Nhiệt độ: 0,01oC; Thời gian: 0,1 phút; Độ ẩm: 0,1% RH

Phạm vi cài đặt

Điều chỉnh theo phạm vi nhiệt độ hoạt động của thiết bị (giới hạn trên +5oC, giới hạn dưới -5oC).

Phạm vi nhiệt độ

0oC -60oC; Đo nhiệt độ bằng điện trở bạch kim loại PT100

Phạm vi độ ẩm

30–98% RH

Kiểm soát độ chính xác

Độ phân giải nhiệt độ: 0,01oC;  Độ phân giải độ ẩm: 0,1%R.H;

Độ lệch nhiệt độ: ± 1,0oC;  Độ lệch độ ẩm: ±2%R.H;

Độ đồng đều nhiệt độ: ± 2oC;  Độ đồng đều độ ẩm: ±3%R.H;

Biến động nhiệt độ: ± 0,5oC;  Biến động độ ẩm: ±2%R.H

Hệ thống điều khiển

Bộ điều khiển lập trình màn hình cảm ứng LCD, công tắc nguồn, đèn báo phun, đèn báo hoạt động, đèn báo lỗi, giao diện truyền thông RS-232, USB, Ethernet.

Tốc độ gia nhiệt

RT→+65oC ≤ 60 phút;  RT→+0oC 30 phút

Hệ thống sưởi ấm

1) Buồng trộn: Sử dụng bộ gia nhiệt bằng hợp kim titan và quạt tuần hoàn mạnh mẽ để lưu thông không khí. P.I.D. (Power I.D.) kiểm soát đầu ra nhiệt đạt được trạng thái cân bằng nhiệt độ.

2) Phòng thử nghiệm: Sử dụng các bộ phận làm nóng bằng hợp kim titan để sưởi ấm không khí trực tiếp. P.I.D. kiểm soát sản lượng sưởi ấm đạt được trạng thái cân bằng nhiệt độ.

3) Bình áp suất: Sử dụng các bộ phận làm nóng bằng hợp kim titan để đun nóng nước. Khí nén đi vào nước nóng và tràn ra dưới dạng bong bóng. P.I.D. kiểm soát đầu ra nhiệt duy trì nhiệt độ không đổi và tạo ra khí phun tinh khiết.

Hệ thống điện

Cầu dao nguồn chính, bộ điều khiển, bảng phân phối, quạt làm mát, bộ bảo vệ quá nhiệt; Nguồn điện đầu vào: Nhiệt kế điện trở bạch kim

Chế độ điều khiển hệ thống điện

Điều khiển PID bão hòa chống tích phân

Kiểm soát nhiệt độ cân bằng BTC (thiết bị kiểm tra nhiệt độ)

Kiểm soát nhiệt độ và độ ẩm cân bằng BTHC (thiết bị kiểm tra nhiệt độ và độ ẩm)

Hệ thống lưu thông không khí

Với buồng khí tích hợp và quạt tuần hoàn bằng thép không gỉ, không khí được thổi đều qua ống dẫn khí thông qua bộ giảm chấn và bộ khuếch tán, phân phối nhiệt độ và độ ẩm cân bằng trong buồng điều hòa đến không gian thử nghiệm, từ đó đạt được mục đích kiểm soát nhiệt độ và độ ẩm đồng đều.

Hệ thống hòa âm

Máy tạo ẩm, hút ẩm, sưởi ấm, quạt tuần hoàn, thiết bị thoát nước, thiết bị cấp nước, điều khiển mực nước, bảo vệ quá nhiệt, ống tạo ẩm chống cháy, ống dẫn khí tuần hoàn, van điều tiết.

Hệ thống tạo ẩm và hút ẩm

Hệ thống sử dụng phương pháp tạo ẩm bằng hơi nước, với máy nén bắt đầu hút ẩm và P.I.D. Kiểm soát tốc độ tạo ẩm để đạt được độ ẩm mong muốn.

Hệ thống cấp nước

Nước đạt tiêu chuẩn chất lượng nước phòng thí nghiệm phân tích quốc gia cấp II, hàm lượng tạp chất rắn dưới 1 mg/L.

Chế độ cấp nước: Chế độ cấp nước kép tự động/thủ công, có đầu cấp nước tự động và bộ hệ thống nước tinh khiết tiêu chuẩn.

Truyền thông dữ liệu

Cổng RS 232, Nó có thể hiển thị đường cong và thu thập dữ liệu; nó có thể được sử dụng như một hệ thống giám sát và điều khiển từ xa.

Lưu trữ dữ liệu

Với thẻ nhớ trong 2GB, dữ liệu thực nghiệm có thể được ghi trực tiếp mà không cần kết nối với máy tính. Dữ liệu và đường cong có thể được in qua máy tính, dễ sử dụng.

Vòi phun

Được làm bằng vòi phun thủy tinh đặc biệt, lượng phun và góc phun có thể điều chỉnh được.

Thiết bị phun

Cài đặt chức năng phun tự động theo chương trình, Có thể điều chỉnh lượng phun bằng cách điều chỉnh độ cao của tháp phun.

Phương pháp khử sương mù

Đặt chức năng khử sương tự động theo chương trình; Khí nén được đưa vào buồng buồng và sau đó sương mù trong nhà bị đẩy ra ngoài, nhanh chóng làm tan sương trong không khí.

Chế độ làm việc theo chu kỳ

Máy hoạt động bằng chế độ điều khiển riêng biệt khô/ướt và phun muối. Điều khiển tín hiệu thời gian TS thông minh cho phép phun định kỳ hoặc liên tục, đạt được vận hành tự động các chu trình sấy khô, độ ẩm và phun muối.

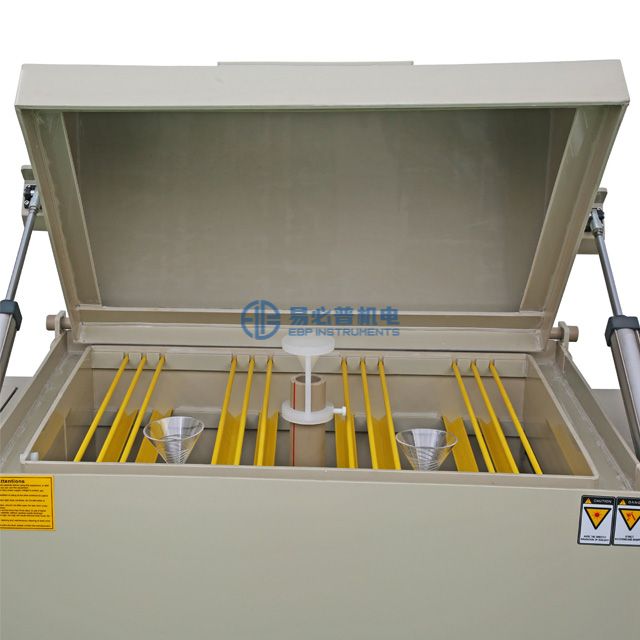

Giá đựng mẫu

1. Buồng thử nghiệm sử dụng rãnh hình tam giác PVC có khung định mức được gắn trên tường bên trong, cho phép điều chỉnh góc của mẫu thử. Việc phun sương đồng đều ở cả bốn phía, đảm bảo có thể đặt được số lượng lớn mẫu thử.

2. Bệ đặt mẫu tấm PP đục lỗ được đặt ở dưới cùng của buồng. Các lỗ cách đều nhau của bệ cho phép thoát nhanh chất lỏng được phun, cho phép đặt các mẫu lớn để thử nghiệm.

Nhiều chức năng điều khiển hơn

1. Tính năng chỉnh sửa, xóa và chèn chức năng.

2. Được trang bị 2 bộ điều khiển đầu ra tín hiệu thời gian (có khả năng điều khiển hành động BẬT/TẮT của đối tượng thử nghiệm).

3. Có 9 bộ cài đặt tham số PID.

4. Bao gồm các chức năng bỏ qua và giữ trong quá trình thực hiện chương trình.

5. Tính năng bộ nhớ chương trình tắt nguồn và tự động khởi động lại và tiếp tục chương trình sau khi có điện trở lại.

6. Bao gồm các chức năng sao chép, ghép nối và liên kết chương trình, cũng như các chức năng chỉnh sửa chương trình như chỉnh sửa tiêu đề thử nghiệm.

7. Tính năng thu thập, xuất dữ liệu và xem đồ họa.

8. Bao gồm tính toán PID tự động và điều khiển Mờ.

9. Có chức năng điều chỉnh ngày giờ.

10. Cảnh báo lỗi và nhắc nguyên nhân/xử lý

11. Bảo vệ khi mất điện

12. Bảo vệ nhiệt độ giới hạn trên và dưới

13. Chức năng hẹn giờ lịch

14. Chức năng khởi động theo lịch trình

15. Chức năng tự chẩn đoán

16. Chức năng dừng tự động

17. Chức năng khóa nút và màn hình

Kiểm soát cung cấp khí

Máy nén khí → Dầu sơ cấp → bộ tách nước → Van giảm áp → Van điện từ chính → Bộ tách dầu-nước thứ cấp → Bộ bão hòa → Van điều chỉnh áp suất → Van điện từ phun → Vòi phun

Lưu ý: Máy nén khí là mặt hàng mua tùy chọn.

chức năng chờ

Nó có chức năng tiết kiệm năng lượng ở chế độ chờ và có thể xem hình ảnh ở chế độ chờ.

Chức năng ghi đường cong

Nó có RAM được bảo vệ bằng pin có thể lưu cài đặt thiết bị, giá trị lấy mẫu và thời gian lấy mẫu; thời gian ghi tối đa là 60 ngày (khi thời gian lấy mẫu là 1,5 phút).

Bộ lọc máy sấy

Bộ lọc máy sấy nhập khẩu làm khô chất làm lạnh và tạp chất.

chất làm lạnh

Chất làm lạnh R404a thân thiện với môi trường, có chỉ số suy giảm tầng ozone là 0, được sử dụng.

Chức năng Mẹo khắc phục sự cố

Khi máy gặp trục trặc, bộ điều khiển sẽ tự động phát hiện nguyên nhân gây ra sự cố và hiển thị hình ảnh lỗi cũng như hướng dẫn khắc phục sự cố tương ứng.

Chức năng an toàn

Chức năng bảo vệ mất điện

Chức năng bảo vệ nhiệt độ giới hạn trên và dưới

Chức năng bảo vệ quá nhiệt máy nén

Chức năng bảo vệ quá dòng máy nén

Chức năng bảo vệ quá áp máy nén

Chức năng bảo vệ quá nhiệt của quạt ngưng tụ

Chức năng bảo vệ quá nhiệt có thể điều chỉnh

Kênh điều hòa có chức năng bảo vệ quá nhiệt

Chức năng bảo vệ quá nhiệt của quạt và động cơ

Chức năng bảo vệ chống cháy khô của bộ phận làm nóng

Chức năng bảo vệ bất thường cấp nước

Chức năng bảo vệ bất thường thoát nước

Bảo vệ rò rỉ

Bảo vệ quá tải và ngắn mạch

Chức năng bảo vệ pha ngược khi mất nguồn điện

Vật liệu buồng

1) Buồng bên trong: Được làm bằng ván PP polypropylen, có khả năng cách nhiệt tuyệt vời.

2) Buồng ngoài: Được làm bằng ván PP PP nhập khẩu, có tính thẩm mỹ cao.

3) Nắp niêm phong trong phòng thí nghiệm: Được làm bằng bảng polypropylen PP, có tính năng mở tự động bằng một nút bấm, cửa sổ quan sát trong suốt và thiết bị khử sương để quan sát rõ ràng trong quá trình thí nghiệm. Các cạnh niêm phong hai lớp đảm bảo một con dấu mạnh mẽ.

4) Máy tạo độ ẩm/Bể cấp nước: Được làm bằng tấm PP polypropylene, một bình tạo độ ẩm/cung cấp nước bên ngoài có đồng hồ đo mực nước được giấu kín. Một máy lọc nước được lắp đặt ở đầu vào để lọc tạp chất trong nước một cách hiệu quả.

5) Bể bão hòa: Được chế tạo bằng ống PP để cách nhiệt và chống ăn mòn tối ưu.

6) Buồng điều hòa: Buồng bên trong và bên ngoài được làm bằng kim loại titan, có khả năng chống ăn mòn, chịu nhiệt độ và tuổi thọ cao.

7) Vật liệu cách nhiệt buồng điều hòa: Lớp cách nhiệt bằng bọt polyurethane cứng.

8) Đế: Được làm bằng thép kênh sơn bọc nhựa PP và có bánh xe.

9) Ống dẫn khí: Thiết bị giảm chấn kín được thiết kế đặc biệt sẽ tự động chuyển đổi giữa phun muối và kiểm tra nhiệt độ/độ ẩm.

Môi trường làm việc

1. Nhiệt độ môi trường: 5–30oC; Độ ẩm tương đối: ≤85% RH;

2. Vị trí lắp đặt: Mặt đất bằng phẳng, không rung;

3. Thiết bị: Để xa nguồn nhiệt và các chất dễ cháy nổ;

4. Vị trí lắp đặt: Tránh ánh nắng trực tiếp và duy trì lưu thông không khí trong nhà tốt;

5. Vị trí lắp đặt phải sạch sẽ, không nên lắp đặt ở những nơi có nhiều bụi bẩn hoặc gần các lỗ thoát bụi.

Yêu cầu về môi trường lưu trữ

1. Nhiệt độ môi trường của thiết bị phải được duy trì trong khoảng từ 0oC đến +45oC.

2. Khi nhiệt độ môi trường dưới 0oC (nếu tắt thiết bị trong thời gian dài), phải xả hết nước còn lại trong thiết bị để tránh nước trong đường ống bị đóng băng và làm hỏng đường ống.

Yêu cầu trang web cài đặt

Mặt đất bằng phẳng, thông thoáng, không có khí và bụi dễ cháy, nổ, ăn mòn; gần đó không có nguồn bức xạ điện từ mạnh; khả năng chịu tải của đất không nhỏ hơn 600 kg/m2; không gian bảo trì đầy đủ được cung cấp xung quanh thiết bị.

Đáp: Không nhỏ hơn 400 mm

B: Không nhỏ hơn 400 mm

C: Không nhỏ hơn 1000 mm

1

Bộ điều khiển nhiệt độ và độ ẩm

Youyi

1 bộ

2

Máy nén

Sanyo Nhật Bản

1 đơn vị

3

Thiết bị sấy và lọc

Emerson, Hoa Kỳ

1 mảnh

4

Máy chiết dầu

Emerson, Hoa Kỳ

1 mảnh

5

Vòi phun

đặt hàng

2 miếng

6

Vỏ hộp

Ván PVC 8mm nhập khẩu từ Nam Á; hàn bằng phương pháp tự chế.

1 đơn vị

7

Hộp bên trong của tủ

Ván PVC Nam Á nhập khẩu hàn và sản xuất tại nhà, dày 8mm

1 đơn vị

8

Phòng hòa hợp

Hợp kim titan tự chế

1 đơn vị

9

máy đo độ bay hơi

Đài Loan Vĩnh Cường

1 đơn vị

10

bình ngưng

Đài Loan Vĩnh Cường

1 đơn vị

11

Ống đồng

Sản xuất trong nước, chất lượng cao

Đợt 1

12

quạt

tự chủ

1 trang

13

Bộ giới hạn nhiệt độ

Cầu vồng Hàn Quốc

2 miếng

14

Động cơ phòng điều hòa

Đài Loan Yutian

2 đơn vị

15

Cánh quạt buồng hài hòa

Đài Loan Yutian

2 miếng

16

Ống sưởi ấm phòng thí nghiệm

Tùy chỉnh (ống titan)

1 mảnh

17

Ống gia nhiệt cho phòng trộn

Tùy chỉnh (ống titan)

Nhóm 1

18

Ống sưởi ẩm

Tùy chỉnh (ống titan)

Nhóm 1

19

Rơle trạng thái rắn

Đài Loan Dương Minh

3 bộ

20

Môi trường làm mát

Honeywell, Hoa Kỳ

5kg

21

Van điện từ làm lạnh

Tsurugō Nhật Bản

2 miếng

22

Van điện từ phun

Đức rất thành thạo.

1 mảnh

23

Van điện từ khử sương mù

tiếng Đức Jintong

1 mảnh

24

Van thủy lực và điện từ bổ sung

tiếng Đức Jintong

1 mảnh

25

Van điện từ thoát nước

tiếng Đức Jintong

1 mảnh

26

Công tắc tơ AC

Schneider người Pháp

4 miếng

27

Rơle quá tải nhiệt

Schneider người Pháp

2 miếng

28

Rơle phụ trợ

Schneider người Pháp

4 miếng

29

Bảo vệ trình tự pha

Galale Ý

1 mảnh

30

Thiết bị đo nhiệt độ

Bảo Quang Hồng Kông

2 miếng

31

hộp nước

tự chủ

1 mảnh

32

Bình chứa nước trên và dưới

Tự phát triển và nghiên cứu

2 miếng

33

Ống bảo vệ

Sản xuất trong nước, chất lượng cao

1 mảnh

34

Đầu dây

Sản xuất trong nước, chất lượng cao

Đợt 1

35

Vỏ dây

Sản xuất trong nước, chất lượng cao

6 món

36

Khe cắm thẻ PP

Sản xuất trong nước, chất lượng cao

4 món

37

Bánh xe quay đa năng

Sản xuất trong nước, chất lượng cao

4 miếng

38

Van điều chỉnh áp suất

Đài Loan Shan Nai

1 mảnh
