Kính hiển vi ánh sáng phân cực để phát hiện chất bán dẫn và PCB

Giới thiệu:

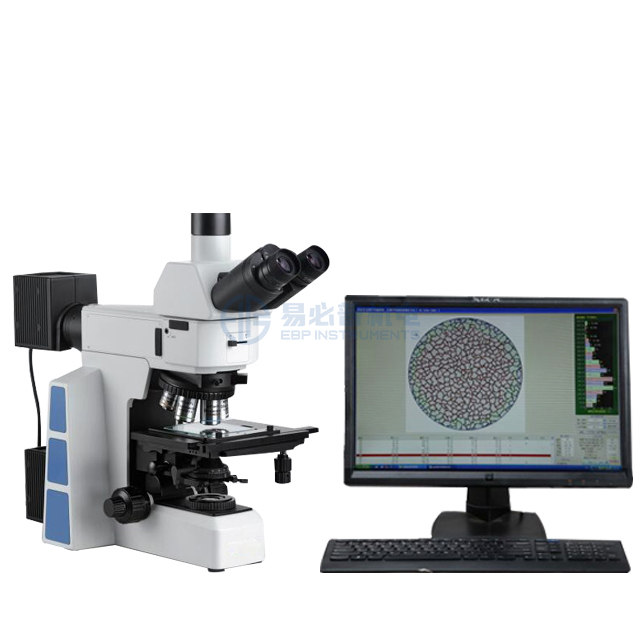

1. Kính hiển vi luyện kim E-50M mới để nghiên cứu với một số thiết kế tiên phong về ngoại hình và chức năng, sinh ra để cung cấp một giải pháp phát hiện hoàn hảo và phát triển một mô hình mới của lĩnh vực công nghiệp.

2. Đầu xem E-50M được thiết kế nhiều tùy chọn cho tỷ lệ chia tách. Với hệ thống hình ảnh chùm tia rộng, Super Wide Files có sẵn 26,5mm có sẵn.

3. Đầu trinocular với hình ảnh cương cứng, tỷ lệ chia nhỏ ống nhòm : Trinocular. = 100: 0 hoặc 0: 100. Hướng di chuyển của các mẫu cũng giống như quan sát.

4. Hệ thống phân cực: Máy phân tích và phân tích trong hệ thống phân cực góp phần loại bỏ ánh sáng đi lạc trong bán dẫn và phát hiện PCB, hình ảnh với chi tiết rõ ràng có thể đạt được. Có máy phân tích cố định và máy phân tích xoay cho tùy chọn. Mẫu có thể được quan sát ở các góc phân cực khác nhau với máy phân tích xoay 360 °.

5. Liên kết giữa bộ lọc mật độ trung tính và công tắc cho BF & DF Cần gạt trước đèn chiếu sáng được sử dụng để chuyển đổi giữa trường sáng và trường tối, và nó nằm trong Tandem với bộ lọc mật độ trung tính (ND50). Khi bạn chuyển từ DF sang BF, bộ lọc ND50 tích hợp sẽ đóng vai trò để phân rã cường độ ánh sáng. Khoa học và thoải mái hơn.

Thông số kỹ thuật:

Phần mềm này có thể được sử dụng với nhiều loại kính hiển vi bằng kim loại để hoàn thành việc thu thập hình ảnh kim loại, xử lý, phân tích, tạo báo cáo và các chức năng khác; Cũng phải xem thư viện, đo hình học, in gấp cố định, khâu hình ảnh, độ tương phản hình ảnh, confocal), bản đồ ánh sáng ba chiều và các chức năng khác. So với phương pháp thủ công truyền thống, phần mềm mẫu để phân tích hình ảnh kim loại, với các ưu điểm sau:

Lưu hệ thống camera phòng tối truyền thống, trực tiếp với máy ảnh kỹ thuật số để chụp ảnh, ảnh có thể được lưu hoặc in.

Có thể được so sánh trên bản đồ máy tính và truy vấn tiêu chuẩn, không đọc sách tiêu chuẩn.

có thể tự động nhanh chóng và chính xác tính toán các loại cấu trúc vi mô của chu vi, diện tích, trục dài, trục ngắn, đường kính vòng tròn tương đương,

Tỷ lệ khung hình, tỷ lệ phần trăm diện tích và các tham số hình dạng hình học khác, so với phương thức tính toán thủ công trước đó đã được cải thiện rất nhiều.

Các tiêu chuẩn kim loại định lượng có thể được áp dụng để tự động tính toán mức độ, mức độ kết quả cho phép can thiệp của con người.

Có thể tự động tạo báo cáo kiểm tra tài liệu điện tử, báo cáo có thể được lưu dưới dạng Word, Excel, PDF và các tài liệu khác.

Toàn bộ quá trình kiểm tra hoàn tất trên máy tính, để đạt được văn phòng không cần giấy tờ, nâng cao rất nhiều mức độ thông tin doanh nghiệp.

Phân tích kim loại:

Phần mềm bao gồm tám loại chính, hơn 100 tiêu chuẩn kiểm tra (bao gồm GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, JIS, v.v.), hơn 600 mô-đun phân tích hình ảnh kim loại, Các tiêu chuẩn được bảo hiểm là:

thường được sử dụng: bao gồm Kích thước hạt, bao gồm phi kim loại, lớp decarbur hóa, kim loại định lượng, phân tích khu vực pha.

gang thép: Bao gồm sắt dễ uốn, gang xám, phân tích gang than chì.

Thép: Bao gồm thép không gỉ, thép công cụ, tất cả các loại thép carbon, tất cả các loại phân tích thép hợp kim.

Kim loại màu và hợp kim: Bao gồm hợp kim nhôm, hợp kim magiê, hợp kim đồng, phân tích hợp kim titan.

Xe và động cơ: Tất cả các loại phương tiện, bánh răng, phân tích động cơ và phụ kiện.

Tiêu chuẩn ngành công nghiệp điện.

Khác: Có luyện kim bột, giảng dạy kim loại.

ASTM, DIN, JIS và các tiêu chuẩn nước ngoài khác.
