UTM-1000HW
EBP INSTRUMENTS
Thượng Hải
90 bộ / tháng
TT trước
1 bộ
Ứng dụng:
Đối với thử nghiệm tĩnh và bán tĩnh (mệt mỏi tần số thấp) cho tải trọng cao trong nhiều loại thử nghiệm.
Được chỉ định đặc biệt để chuyển đổi chế độ kiểm tra, nhờ thiết kế không gian kép.
Mô tả sản phẩm

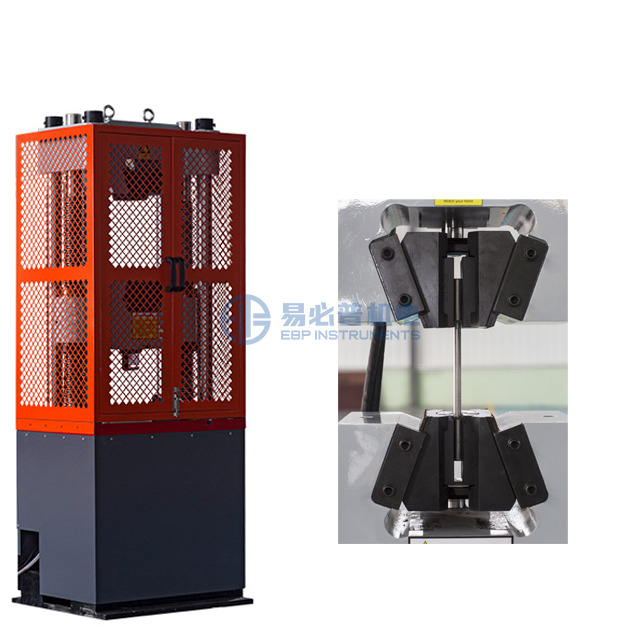

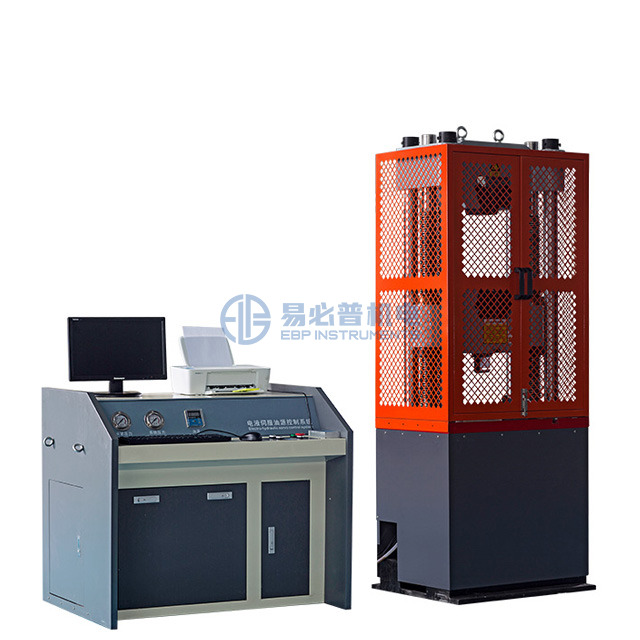

Máy thử nghiệm phổ quát do servo-hydraulic điều khiển bằng máy tính UTM-HW phù hợp để kiểm tra các vật liệu kim loại và kim loại khác nhau để căng thẳng, nén, uốn cong và cắt.
Các loại mẫu vật và vật liệu
1. Kim loại- (dây, thanh, ống, dải, tấm, dải);
2. Chốt (kéo, bằng chứng, cắt đơn và đôi);
3. Vật liệu xây dựng (thanh cốt thép, dây, lưới, gấp, nén bê tông và linh kiện), v.v.
Tiêu chuẩn ứng dụng
Tải đáp ứng hoặc vượt quá các tiêu chuẩn sau: ASTM E4, ISO7500-1, EN 10002-2, BS1610, DIN 51221.
Đo biến dạng đáp ứng hoặc vượt quá các tiêu chuẩn sau: ASTM E83, ISO 9513, BS 3846 và EN 10002-4.
Đặc điểm kỹ thuật:
Người mẫu | UTM-1000hw |
Số lượng cột | 6 (4 cột và 2 ốc vít) |
Khả năng tải | 1000kn |
Khả năng tải | 100000kgf |
Tiêu chuẩn hiệu chuẩn | ISO 7500 |
Tiêu chuẩn hiệu chuẩn | Lớp 1 hoặc Lớp 0.5 |
Kiểm tra độ chính xác tải | ± 1% hoặc ± 0,5% |
Phạm vi đo tải | 1%～ 100%F.S. |
Độ phân giải tải | 1/500.000 của FS |
Độ phân giải dịch chuyển | 0,001mm |
Độ chính xác dịch chuyển | ≤ ± 0,5% giá trị cho biết |
Phạm vi đo biến dạng | 1%~ 100%fs |
Độ phân giải biến dạng | 1/± 500000F của biến dạng tối đa |
Độ chính xác biến dạng | ≤ ± 0,5% giá trị cho biết |
Bảo vệ quá tải | ≥5% phạm vi đầy đủ |
Tham số khung chính | |
Tối đa. Không gian thử nghiệm kéo | 650mm |
Tối đa. Không gian thử nghiệm nén | 550mm |
Khoảng cách giữa hai cột | 550mm |
Tối đa. Piston đột quỵ | 250mm |
Tốc độ kiểm tra | 0-80mm/phút |
Điều chỉnh chùm tia chéo cho tốc độ tối đa | Khoảng 200 mm/phút |
Điều khiển tham số | |
Chế độ điều khiển | Điều khiển vòng kín lực, điều khiển vòng kín biến dạng, điều khiển vòng kín dịch chuyển |
Điều khiển lực kiểm soát phạm vi tốc độ | 0,001%~ 5%fs/s |
Phạm vi điều khiển điều khiển biến dạng | 0,001%~ 5%fs/s |
Tham số phụ kiện | |
Chế độ kẹp | Kẹp tự động thủy lực kiểu nêm tích hợp |
Kích thước tổng thể của hàm | 80*80mm |
Mẫu vật tròn kẹp Dia. Phạm vi | Φ13-26; φ26-40mm (Tùy chọn: 6-13mm) |
Phạm vi độ dày kẹp mẫu vật | 0 ~ 15mm (Tùy chọn: 15-30mm) |
Kích thước tấm nén | Φ160mm |
Thông số máy | |
Kích thước khung tải (L*W*H) | 900*660*2150mm |
Kích thước năng lượng dầu (L*W*H) | 1250*1000*1000mm |
Cung cấp điện | 3P 380V ± 10%, 50-60Hz, 2,3kW |
N.W. | 1780kg |
Nhiệt độ hoạt động | 0 đến +38 ° C (+32 đến +100 ° F) |
Phạm vi độ ẩm | 10% đến 90% không đóng cục |
GHI CHÚ: 1. Khung chiều rộng và/hoặc thêm chiều cao có sẵn. 2. Hệ thống cung cấp điện hoàn toàn có thể tùy chỉnh. | |

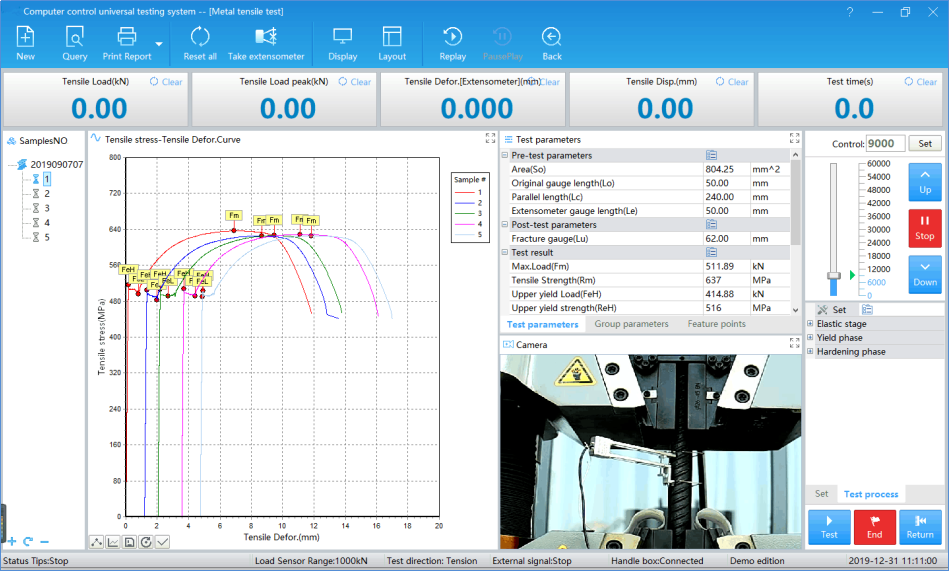

1) Gói, chạy trong Windows ™, được EBP phát triển đặc biệt để được sử dụng trong các máy thử nghiệm phổ quát.
2) Trong thử nghiệm kéo kim loại, có thể tự động thu được FEL, FEH, FP, FT, FM, REL, Reh, RP, RT, AGT, Z, A, RM, v.v. Đối với FEL, FM, vv và in các kết quả cho phù hợp.
3) Các chức năng truyền tải điểm đường cong: Thông qua chuột nhấp vào đường cong của các giá trị lực và biến dạng, để có được các tham số khác nhau của mỗi điểm.
4) Phân tích tự động: Kiểm tra kết thúc, hệ thống tự động phân tích, kết quả kiểm tra thống kê.
5) Hàm ghi: có thể ghi và chơi một cách hiệu quả Quay lại toàn bộ quá trình thử nghiệm thử nghiệm
