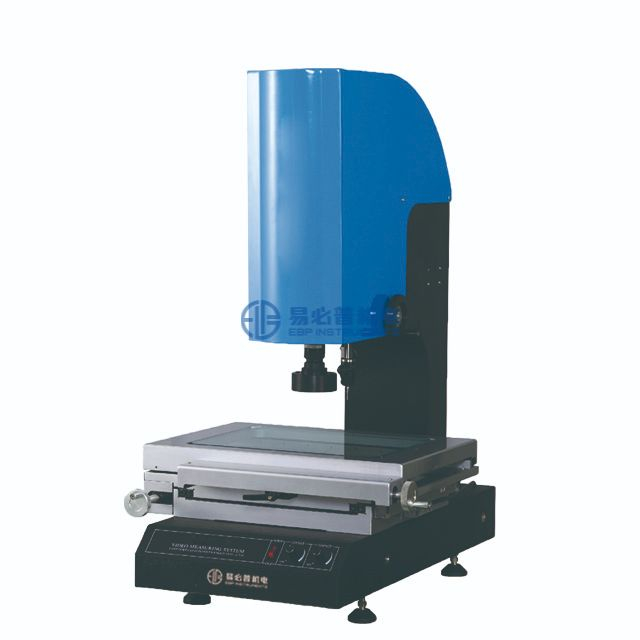

Máy đo video thủ công EVM-C 2.5D / 3D Ivision VMM

I. Cách sử dụng

Dòng EVM-C là 2.5D  / 3D  Hệ thống đo video thủ công được phát triển bởi EBP INSTRUMENTS. Nó được thiết kế để kiểm tra, đo lường và phân tích dữ liệu 2D, 3D trong tất cả các lĩnh vực ứng dụng, được sử dụng rộng rãi trong các ngành công nghiệp hoàn thiện chính xác khác nhau như máy móc, điện tử, đồ sắt, nhựa, v.v.

1.1 Nó đã được sử dụng rộng rãi trong máy móc, điện tử, hàng không vũ trụ, ô tô, quân sự, khuôn mẫu và các ngành công nghiệp khác để đo lường chính xác.

1.2 Nó có thể đo điểm, đường thẳng, hình tròn, hình cung và hình bầu dục, hình chữ nhật và cải thiện độ chính xác với chức năng định vị đa điểm.

1.3 Về mặt đo lường, máy có thể kiểm tra và đo kích thước chiều rộng, chiều dài, chiều cao, độ dày, đường kính, góc nghiêng, độ thẳng, độ phẳng, độ vuông góc, độ tròn, độ đồng trục, v.v.

1.4 Tổ hợp các kích thước, kết cấu tâm và giao điểm của kết cấu, điểm giữa của công trình, kết cấu đường, kết cấu tròn và quan điểm kết cấu.

Tính năng:

1. Có thể lập trình tích hợp 8 điều khiển ánh sáng khu vực, đạt được phép đo bề mặt chuyên nghiệp.

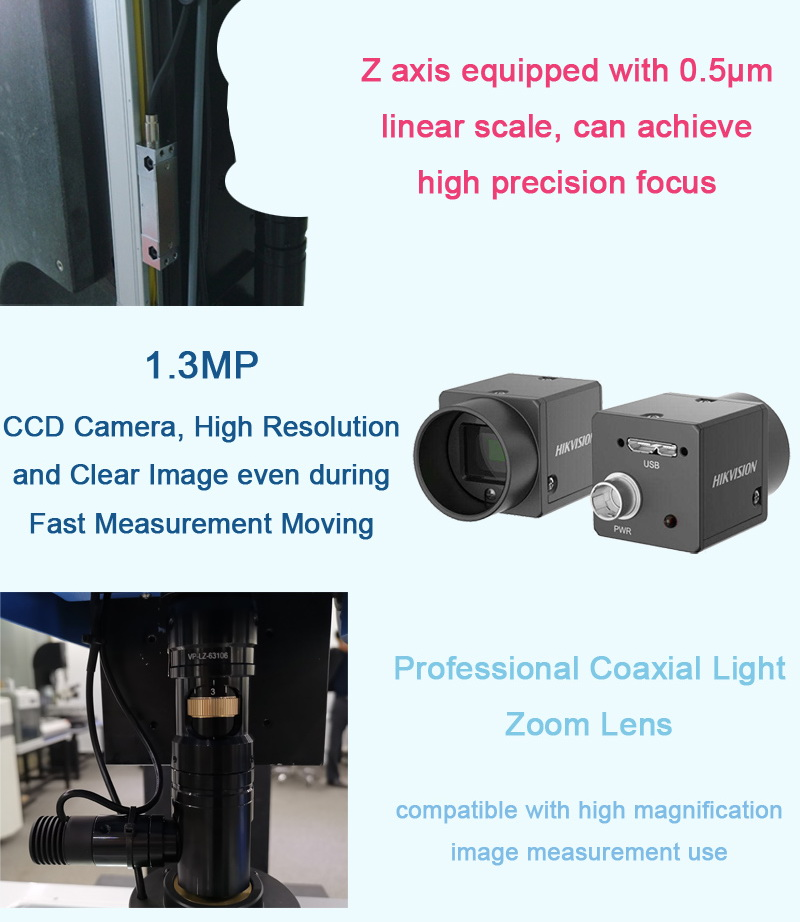

2. Nó sử dụng camera màu 1,3MP và ống kính zoom Pomeas™ chuyên nghiệp, FOV lớn, đảm bảo hình ảnh rõ nét khi đo hình ảnh chuyển động nhanh.

3. Chân và cột đá granite loại 00, độ ổn định cao.

4. Phương pháp đo 'Hình ảnh+Đầu dò', được trang bị đầu dò Renishaw™ và phần mềm đo lường 3D do công ty chúng tôi tự phát triển, có thể đạt được phép đo nhanh chóng với độ chính xác cao.

5. Sử dụng bảng điều khiển dữ liệu giao diện USB, tương thích với máy tính xách tay sử dụng.

Dữ liệu đo lường có thể được chuyển đổi trực tiếp thành tệp AutoCAD và trở thành một vòng tròn làm việc đầy đủ, dữ liệu cũng có thể được nhập vào Excel và Word để tiến hành phân tích thống kê.

6. Với bộ điều khiển đo lường chuyên nghiệp dòng UWC, mỗi lần chạm đầu dò có thể nghe thấy bằng tiếng bíp, thao tác đầu dò chính xác hơn.

Thông số kỹ thuật:

* Tất cả dữ liệu được kiểm tra theo Tiêu chuẩn ISO 10360-7-2011.

 L là chiều dài đo được (đơn vị: mm)

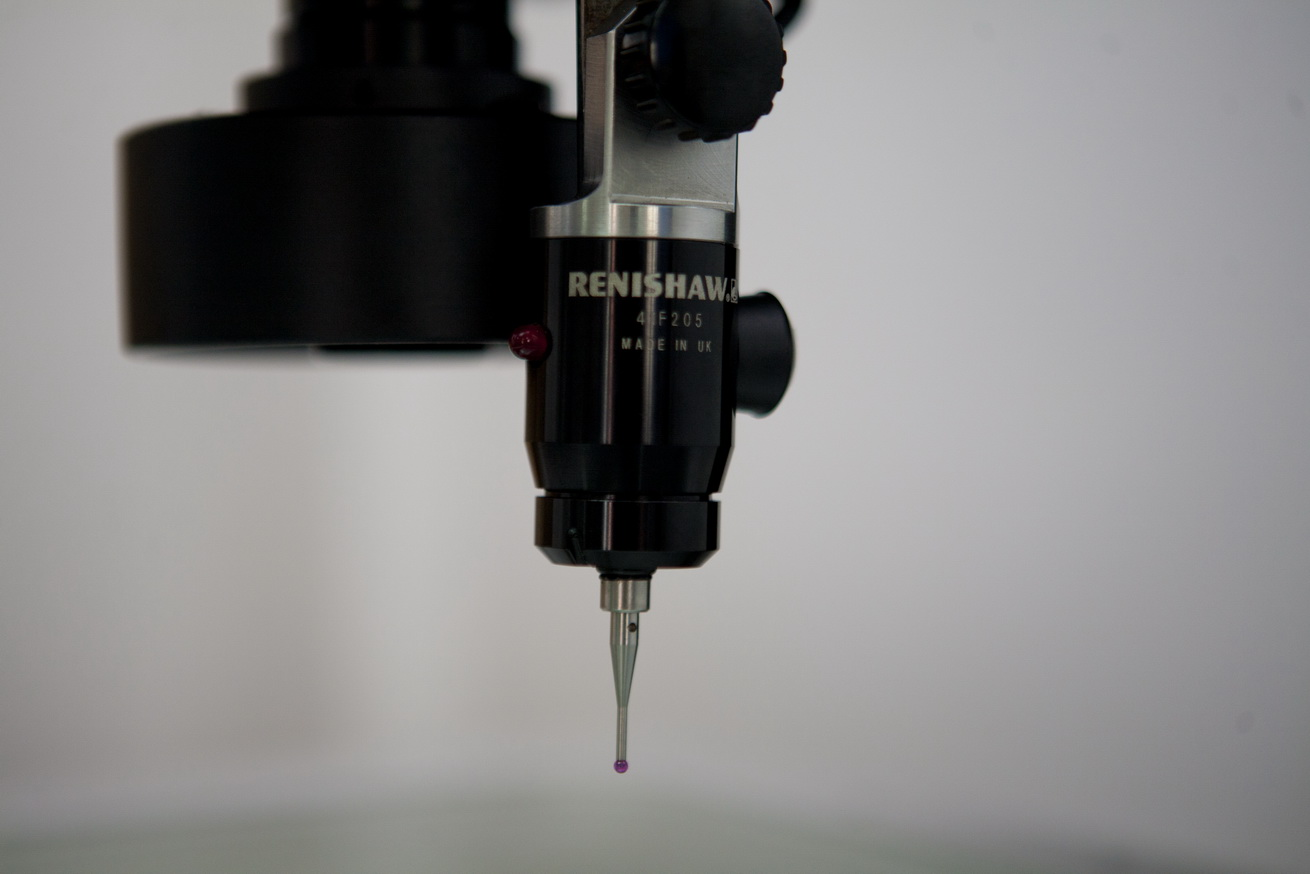

RENISHAW™ thăm dò MCP, mang lại sự đơn giản và hiệu quả

Phép đo 3D 'Hình ảnh + Đầu dò'!!!

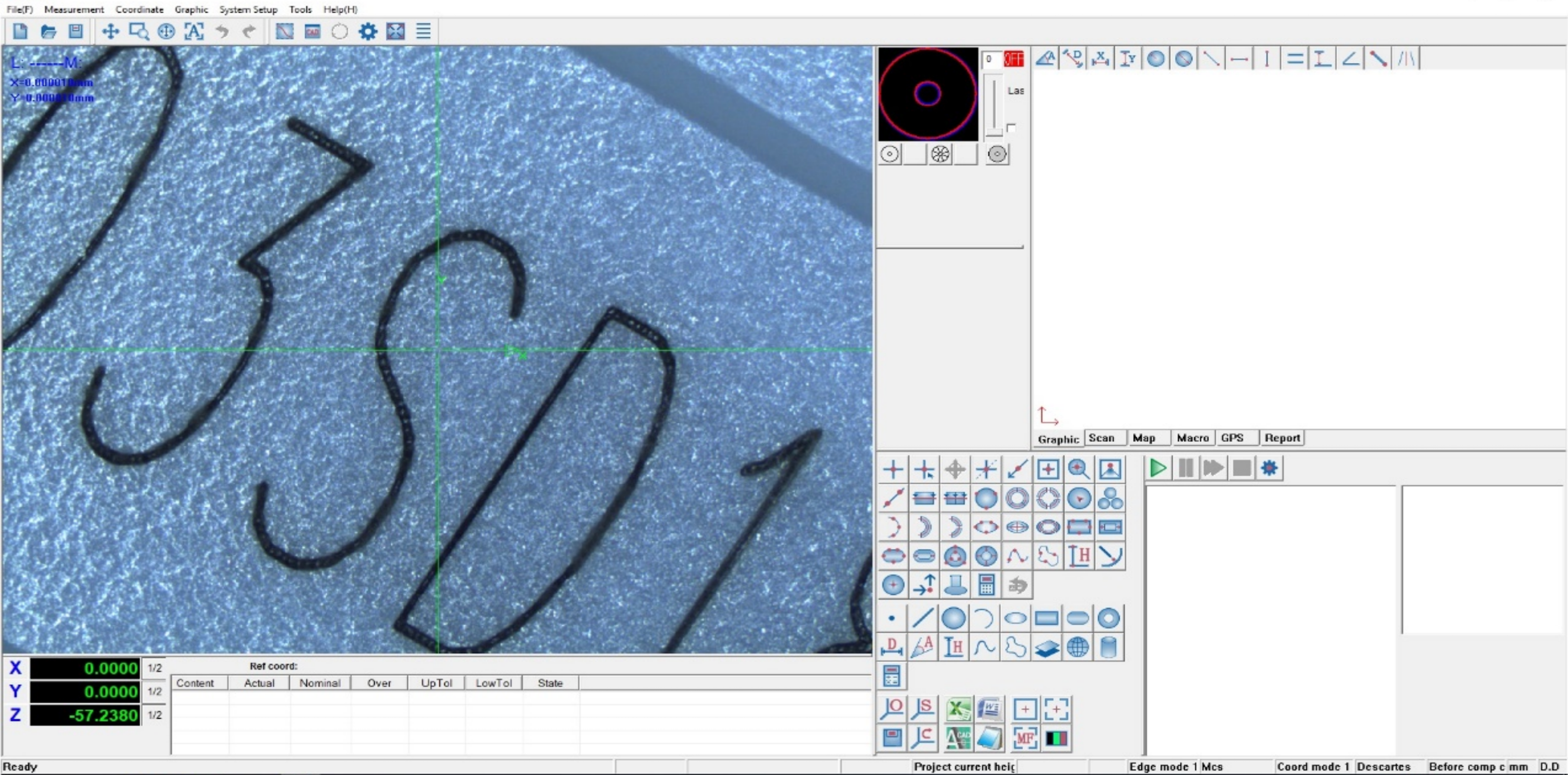

3D Phần mềm đo lường

Với giao diện người dùng thân thiện với người dùng, các chức năng mạnh mẽ, nó cho phép người dùng đạt được phép đo hình học nhanh chóng và chính xác.

1)  Đo 2D: đo chiều cao, chiều rộng, chiều dài, hai cạnh của góc, góc côn, đường kính của hình trụ, vát cạnh, độ thẳng, độ tròn, độ trụ, độ vuông góc, độ song song, v.v.

2)  Đo đầu dò: Đầu dò Renishaw™, có thể đo dữ liệu 3D như độ sâu lỗ, đường kính bóng, độ trụ, v.v.

3)  Tối đa. và Min. Giới hạn: có thể đặt tối đa. và tối thiểu. giới hạn, khi kích thước thực tế của sản phẩm nằm ngoài phạm vi, dữ liệu đo tương ứng sẽ có cảnh báo trên nền đỏ.

4)  Kỹ thuật đảo ngược: phần mềm vẽ đồ họa đo lường, có thể nhập trực tiếp vào AutoCAD, cũng có thể lưu dưới dạng DXF, dwg. các tập tin (có thể là một máy quét nhanh, nhanh hơn hai lần so với tốc độ chung của phần mềm).

5)  Đầu ra hình ảnh: kết quả đo hoặc quan sát có thể được lưu dưới dạng hình ảnh ở nhiều định dạng khác nhau như BMP, Jpg.

6)  Pixel phụ thời gian thực để tìm ra điểm: pixel phụ đầu tiên, công nghệ xử lý hình ảnh tiên tiến trong ngành đo lường video, cải thiện đáng kể độ chính xác đo và hiệu quả đo của pixel, so với phần mềm tương tự, tiết kiệm ít nhất 3/5 thời gian, cải thiện độ chính xác hơn 2 lần (trong cùng độ phóng đại quang học).

7)  Chức năng vẽ vector: hình ảnh hoặc phông chữ có thể được phóng to hoặc thu nhỏ liên tục.

8)  Các phép đo bản đồ: có thể chụp và tạo thành một bức tranh hoàn chỉnh về phôi lớn và có thể trực tiếp thực hiện phép đo trên biểu đồ.

9)  Dòng lệnh: trực tiếp tạo dòng lệnh, nhập thông tin tọa độ để tạo điểm, đường, vòng tròn, cung, đáp ứng các nhu cầu đặc biệt của phép đo ảo.

10)  Dung sai vị trí đường: độ tròn, độ thẳng, độ song song, độ vuông góc, độ đồng tâm, v.v.

11)  Chức năng đo kích thước: bán kính, đường kính, kích thước góc, kích thước tuyến tính, chú thích căn chỉnh, chú thích văn bản, nhãn tọa độ.

12)  Chức năng đo tự động: tự động tìm đường thẳng, tự động tìm đường thẳng đa vùng, vòng tròn cl2ck vòng tròn, vòng cung tự động đa vùng.

13)  Chức năng báo cáo: kết quả đo có thể được chuyển đổi trực tiếp sang EXCEL, WORD, CAD.

14)  Ngôn ngữ: hỗ trợ tiếng Trung, tiếng Anh, tiếng Hàn và tiếng Nhật, tiếng Nga.
