EYP-150/200/250
EBP INSTRUMENTS
Thượng Hải, Trung Quốc
120 bộ mỗi tháng
T/T trước
1 bộ

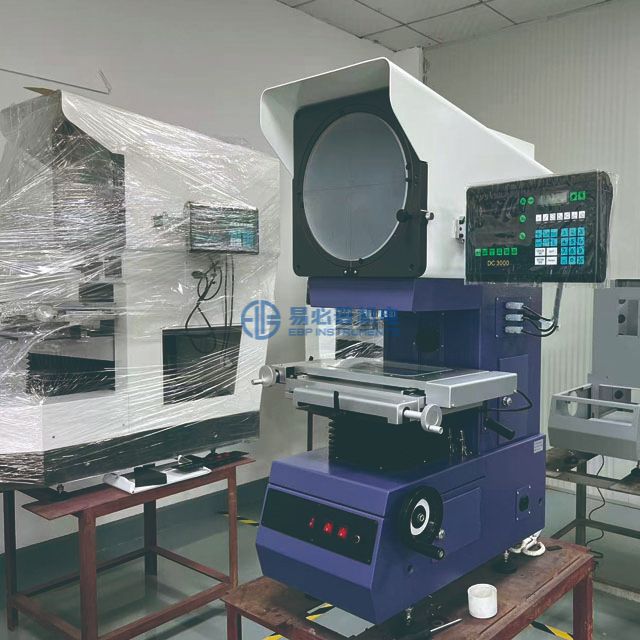

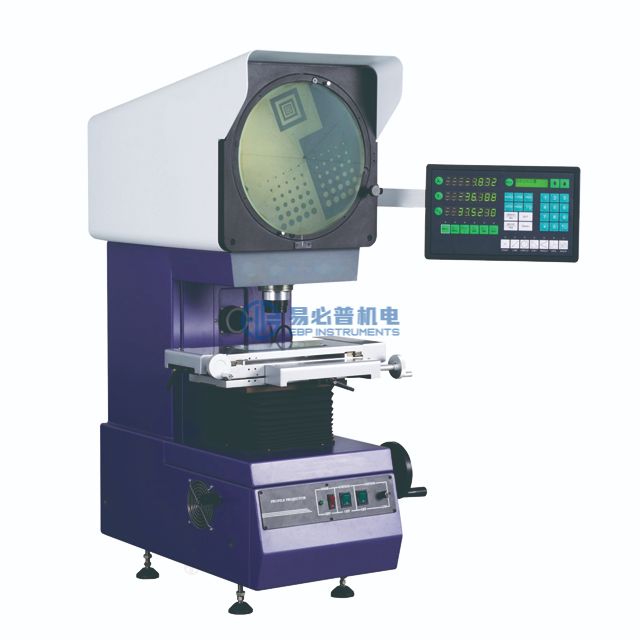

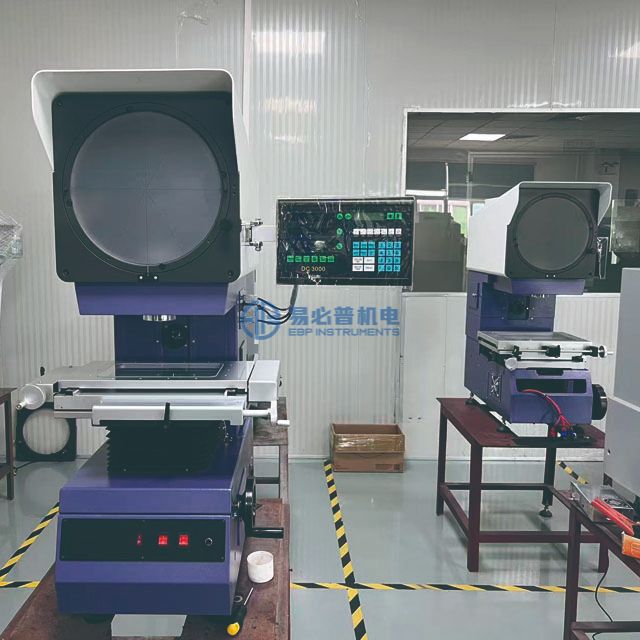

Máy chiếu biên dạng có độ chính xác cao EYP-150/200/250 chủ yếu được sử dụng để đo các bộ phận cơ khí về chiều dài, góc, đường viền và hình dạng bề mặt, có thể kiểm tra tất cả các loại bề mặt và đường viền của các chi tiết gia công phức tạp, cam, ren vít, bánh răng, thực hiện dao phay, v.v., được sử dụng rộng rãi trong máy đo, điện tử, máy móc hàng không vũ trụ, công nghiệp nhẹ, trường cao đẳng, viện nghiên cứu và bộ phận kiểm tra đo lường.
Tính năng:
1. Màn chiếu Ø 312 mm, có độ phóng đại nhỏ hơn 0,06%.
2. Phản xạ quá trình phủ, hình ảnh rõ hơn và chống bụi tuyệt vời.
3. Hệ thống làm mát quạt hai trục mạnh mẽ, tăng tuổi thọ sử dụng cao.
4. Tất cả các kết quả đo có thể được in trực tiếp hoặc chuyển sang máy tính để xử lý tiếp.
5. Được sản xuất với các linh kiện cao cấp nhất, theo tiêu chuẩn tay nghề cao.
6. Digital Readout hỗ trợ trao đổi giữa mm và inch.
Thông số kỹ thuật:
người mẫu | / | EYP-150 | EYP-200 | EYP-250 | ||
Bảng | Kích thước bàn kim loại (mm) | 340x152 | 404 x 228 | 450 x 280 | ||
Kích thước bàn kính (mm) | 196 x 96 | 260 x 160 | 306 x 196 | |||
Hành trình trục X (mm) | 150 | 200 | 250 | |||
Hành trình trục Y (mm) | 50 | 100 | 150 | |||
Hành trình trục Z (mm) | 90 để tập trung | |||||
Đo độ chính xác* | Ví dụ, y ≤ (3,0+L/200)μm | |||||
Độ phân giải(X,Y) | 0,5 mm | |||||
Màn chiếu | Kích thước màn hình (mm) | Ø 312 Phạm vi sử dụng>Ø 300 (có vạch đo) | ||||
Phạm vi quay màn hình | 0°~360° | |||||
Độ phân giải góc quay | 1' hoặc 0,01° | |||||
Độ chính xác của phép chiếu* | Đường viền: ≤ ± 0,06%, Bề mặt: ≤ ± 0,06% | |||||
Ống kính | phóng đại | 10X (tiêu chuẩn) | 20X (tùy chọn) | 50X (tùy chọn) | 100X (tùy chọn) | |
Chế độ xem đối tượng | Ø30mm | Ø15mm | Ø6mm | Ø3mm | ||
Khoảng cách làm việc | 77,7mm | 44,3mm | 38,4mm | 25,3mm | ||
Tối đa. chiều cao mảnh làm việc | 80mm | 80mm | 80mm | 80mm | ||
DRO | DC-3000 Digital Readout, xuất hiện bằng tiếng Anh, có thể được sử dụng để thu thập dữ liệu kích thước và đo điểm, đường, vòng tròn, góc và khoảng cách, v.v. | |||||
làm mát | Bởi người hâm mộ | |||||
Chiếu sáng | Đèn chiếu sáng truyền qua halogen 24V/150W, đèn chiếu sáng phản chiếu halogen 21V/150W | |||||
quyền lực | 110V/220V(AC);50/60HZ; Tổng công suất tiêu thụ 400W | |||||
Kích thước (L*W*H, mm) | 770*550*1100 | 780*780*1100 | 810*780*1120 | |||
Trọng lượng (kg) | 180 | 190 | 200 | |||
Tùy chọn | Máy in mini, Máy dò cạnh, Phần mềm đo lường, v.v., vui lòng tham khảo 'Phụ lục' để biết chi tiết. | |||||
* Tất cả dữ liệu được kiểm tra theo tiêu chuẩn JJF1093-2002.
L là chiều dài đo được (đơn vị: mm)
Thông số kỹ thuật có thể thay đổi mà không cần thông báo

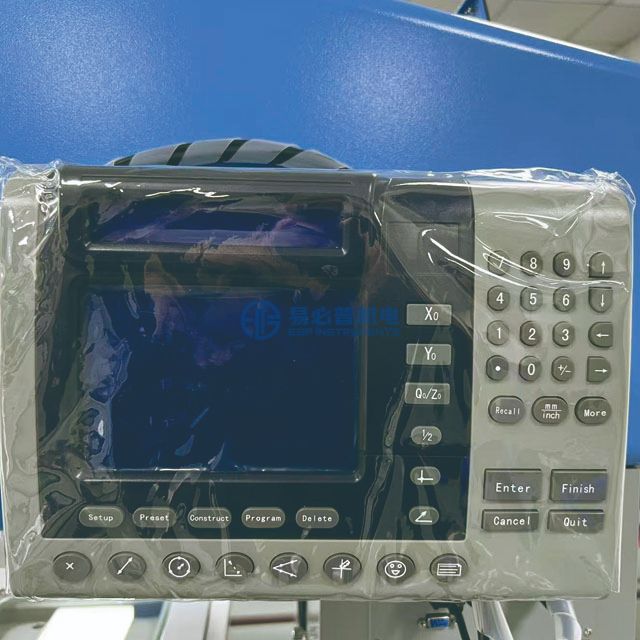

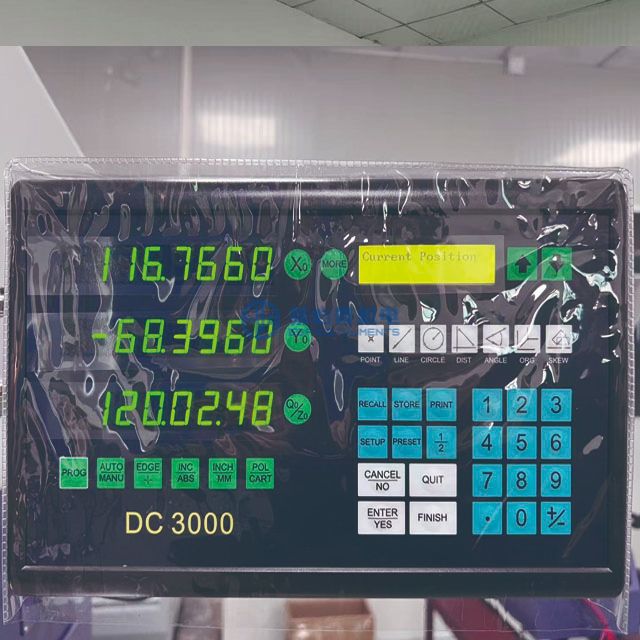

Đầu đọc kỹ thuật số DC 3000:
1. Đo hai chiều: đo chiều rộng, chiều dài, hai cạnh của góc, góc côn, đường kính của hình trụ, vát cạnh, độ thẳng, độ tròn, độ trụ, độ vuông góc, độ song song, v.v.
2. Chương trình người dùng: chuỗi các lần nhấn phím ở bảng mặt trước có thể được lưu trữ dưới dạng chương trình và phát lại sau đó. Khả năng này đặc biệt hữu ích khi phải đo một loạt các bộ phận giống hệt nhau.
3. Giao tiếp: với giao diện RS232 và giao diện máy in, có thể xuất dữ liệu đo bằng máy in mini hoặc máy tính được trang bị phần mềm đo lường.
4. Đơn vị đo: hỗ trợ mm hoặc inch
5. Ngôn ngữ: tiếng Trung, tiếng Anh, tiếng Bồ Đào Nha.
